Sustancia química resistente de las juntas de dilatación del tubo del metal para el crecimiento termal absorbente

Descripción del Producto

Sustancia química resistente de las juntas de dilatación del tubo del metal para el crecimiento termal absorbente

Juntas de expansión de tubería de metal

Descripción del Producto

Las juntas de expansión de tubería de metal pueden soportar las temperaturas y presiones de diseño, así como proporcionar la capacidad necesaria para absorber el crecimiento térmico del sistema de tuberías.

El movimiento térmico requerido puede ser axial, lateral o angular.En algunos casos, el empuje de presión de una junta de expansión de tubería debe restringirse mediante el uso de tirantes, bisagras o cardán mientras se permite que los fuelles se muevan a través de sus desviaciones de diseño.

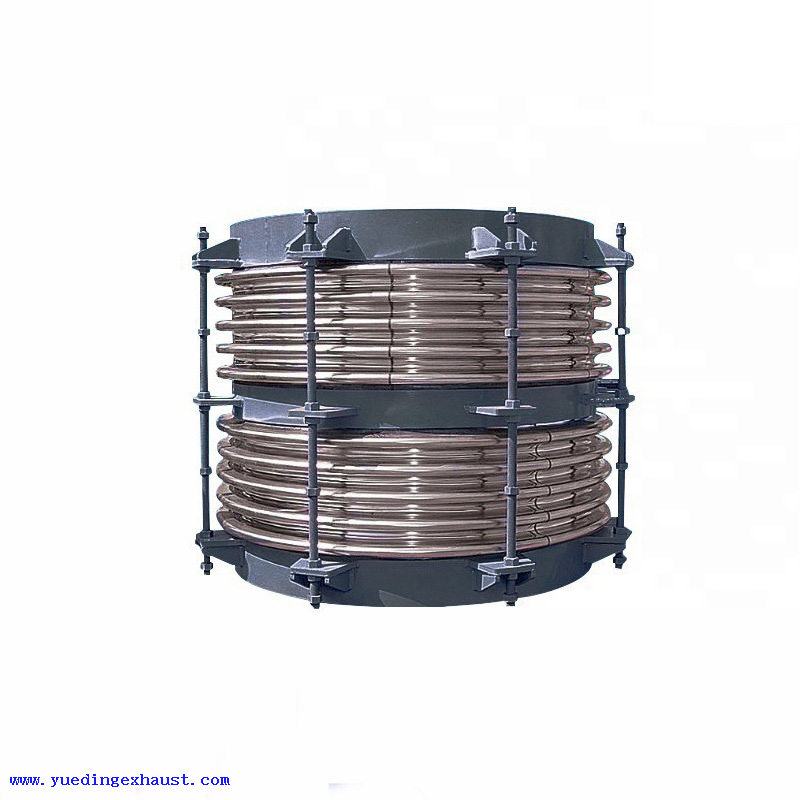

Juntas de dilatación con fuelle de acero inoxidable
Sunny Steel ofrece una amplia gama de juntas de dilatación, adecuadas para numerosas aplicaciones específicas.
La cartera de juntas de expansión de Sunny Steel consta básicamente de tres series principales:

• Serie estándar: juntas de dilatación hasta DN 150 (6')

• Serie industrial: juntas de dilatación hasta DN 1.000 (40')

• Serie especial: juntas de dilatación >DN 1.000

El corazón de todas las juntas de expansión es el fuelle metálico.Gracias al moderno diseño y las instalaciones de fabricación, todas las juntas de expansión BOA ofrecen las siguientes ventajas:


• Alta flexibilidad

• Longitud de construcción corta

• Gran capacidad de movimiento

• Durabilidad y excelente resistencia química

Guía de Instalación de Juntas de Expansión Metálicas

Almacenamiento:

1. Almacene las juntas de expansión en un lugar seco/fresco, como un almacén.

2. Almacene la brida boca abajo en una tarima o plataforma de madera.

3. No almacene otros artículos pesados ​​encima de la(s) junta(s) de expansión.

4. Se puede esperar una vida útil de diez años en condiciones ideales.

Manejo:
No levante con cuerdas o barras a través de los orificios de los pernos.Si levanta a través de la perforación, use almohadillas o una silla de montar para distribuir el peso.No permita que las juntas de expansión se asienten verticalmente en los bordes de las bridas durante ningún período de tiempo.No levante las restricciones de envío.
Condiciones de servicio:
Asegúrese de que la clasificación de la junta de expansión para temperatura, presión, movimientos y selección de materiales coincida con los requisitos del sistema.Comuníquese con el fabricante si los requisitos del sistema exceden los de la junta de expansión seleccionada.
Alineación:
Las juntas de expansión no están diseñadas para compensar los errores de desalineación de las tuberías.Verifique con el fabricante si la tubería está desalineada.
Anclaje:
La función principal de las juntas de expansión es compensar la expansión térmica axial de la tubería.Las juntas de expansión metálicas deben contar con la protección de un anclaje adecuado contra las presiones internas y de empuje del medio para evitar daños.El anclaje debe instalarse lo más cerca posible del extremo aguas abajo de la junta de expansión, con el equipo de origen sirviendo como anclaje opuesto.Los anclajes deben evitar el movimiento de la tubería en cualquier dirección.Los soportes colgantes o de tubería no pueden considerarse anclajes, ya que no ofrecen restricciones contra el movimiento lateral o final.
Cuando diseñe un anclaje para una junta de expansión de metal, consulte la tabla de fuerza de empuje interna del catálogo de juntas de expansión correspondiente.El peso de las tuberías, las válvulas y los medios, así como la resistencia de las tuberías a la deflexión, deben incluirse como parte del peso de diseño y la resistencia de un anclaje.
Se requieren anclajes cada vez que un sistema de tuberías cambia de dirección.Las juntas de expansión deben ubicarse lo más cerca posible de los puntos de anclaje.Para una protección adicional de la junta de expansión, se recomienda instalar barras de control en la junta de expansión para evitar que ocurran movimientos excesivos debido al empuje de presión de la línea.
Guías:
Las juntas de dilatación deben estar correctamente guiadas y ancladas de acuerdo con las normas EJMA.
Soporte de la tubería:
La tubería debe estar apoyada de modo que las juntas de expansión no soporten ningún peso de tubería.
Bridas de acoplamiento:
Instale la brida de la junta de expansión contra las bridas de la tubería de acoplamiento e instale los pernos de modo que la cabeza del perno quede contra la brida de la junta de expansión.Los pernos deben instalarse desde el lado del fuelle (de modo que las cabezas de los pernos queden adyacentes al fuelle) para asegurar que los pernos no interfieran con el fuelle durante los períodos de compresión.Las dimensiones de brida a brida de la junta de expansión deben coincidir con la abertura requerida.
Asegúrese de que las bridas de acoplamiento estén limpias y coincidan con el tipo suministrado con la junta de expansión.En todas las instalaciones de tipo brida a brida deben usarse empaquetaduras del material, tamaño y temperatura nominales apropiados.
Par de pernos:
Apriete los pernos por etapas alternando alrededor de la brida.Nunca apriete una junta de expansión hasta el punto de que haya
contacto metal con metal entre la brida de la junta de expansión y la brida de acoplamiento.
Restricciones de envío:
Los movimientos de expansión y compresión vienen preestablecidos de fábrica.Las restricciones de transporte protegen la junta de expansión en su posición neutra antes de la instalación.Retire las restricciones de envío después de la instalación y antes de realizar una prueba hidráulica del sistema.
Consejos adicionales:
1. El fabricante de la junta de expansión debe proporcionar aislamiento o mantas térmicas sobre una junta de expansión de metal para evitar el uso de materiales de aislamiento que contengan cloruro corrosivo.Se debe instalar aislamiento para permitir un fácil acceso al área de la brida, para verificar el empernado.
2. No suelde en las cercanías de una junta de expansión sin protección sin proteger la junta de expansión de salpicaduras de soldadura dañinas.
3. Si se instalará una junta de expansión bajo tierra o se sumergirá en agua, comuníquese con el fabricante para obtener pautas específicas.
4. Considere pedir una junta de expansión de repuesto.El costo del tiempo de inactividad de una junta de expansión crítica supera con creces el costo de una unidad de repuesto colocada y protegida en reserva en el sitio.
5. Siempre que sea posible, instale la junta de expansión junto a un anclaje como se indica a continuación, sin exceder la distancia máxima a la primera guía con al menos dos guías de tubería concéntricas en el lado opuesto de la junta.Se requieren guías adicionales para evitar que la tubería se doble o doble.
6. Cuando se coloca una junta de expansión en otro lugar de la línea, se deben usar al menos dos guías concéntricas en cada lado de la junta con juntas adicionales instaladas como se recomienda en el diagrama de espaciado de la guía de tubería.
7. El interior de todas las tuberías debe estar limpio antes de instalar y probar las juntas de expansión.Las juntas de expansión no deben someterse a pruebas de presión hidrostática más allá de su presión nominal de trabajo.
8. Asegure todos los anclajes y guías antes de realizar la prueba.Retire las barras de envío antes de la prueba.
9. Se deben quitar las juntas de expansión de las líneas mientras se prueba hidrostáticamente el sistema a una presión que exceda la presión de trabajo permitida.
10. Las juntas de expansión fabricadas con revestimientos de flujo deben instalarse con la flecha de flujo apuntando en la misma dirección del flujo del medio.
11. Las juntas de expansión simples presurizadas externamente deben instalarse con el extremo móvil adyacente al extremo móvil de la tubería respondiendo a la expansión térmica inducida durante el calentamiento del sistema.
12. Si no se instala de acuerdo con las instrucciones, se anulará la garantía.
