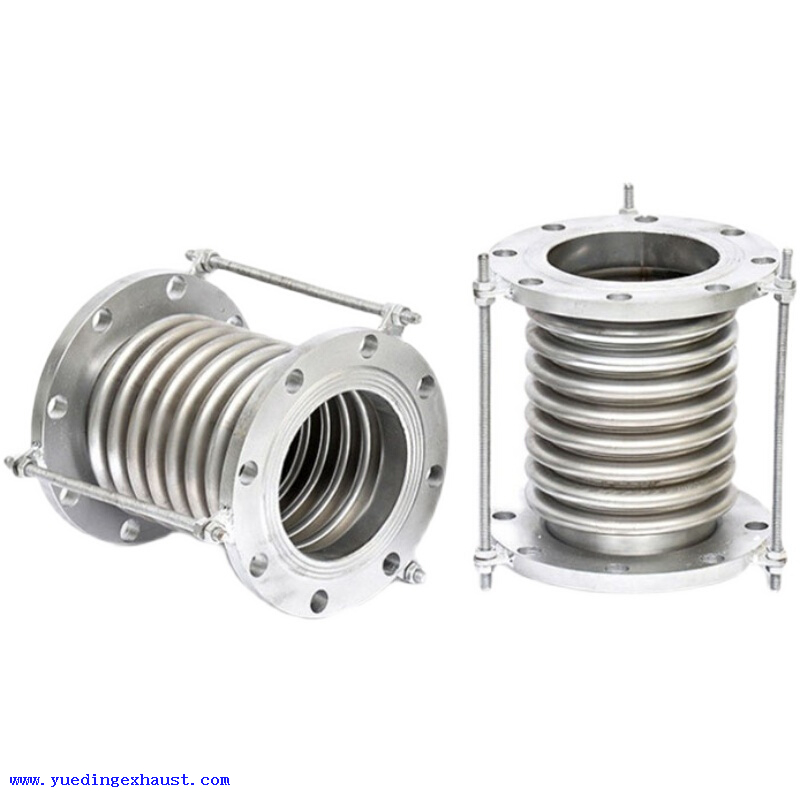

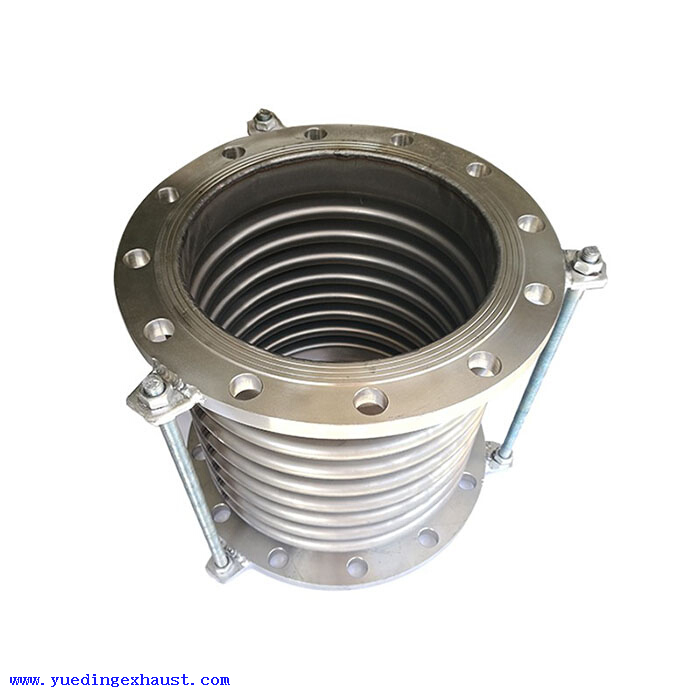

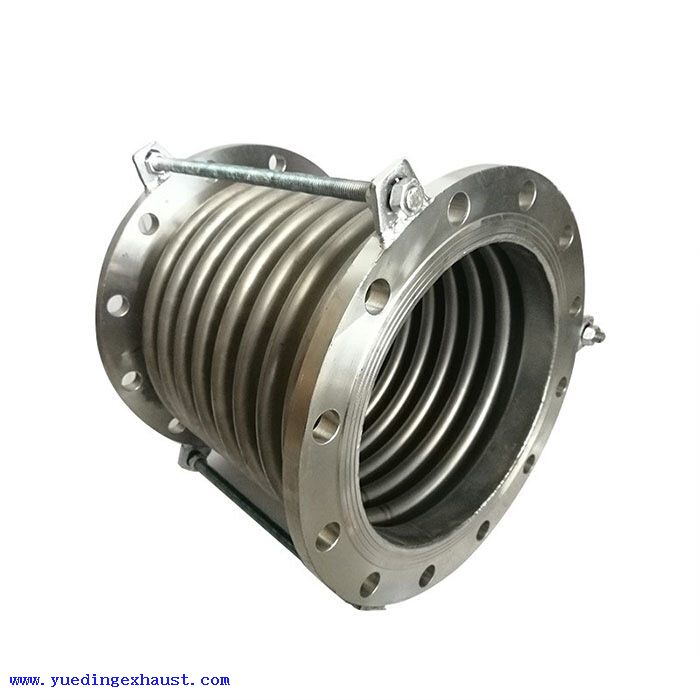

Conexión de brida de acero inoxidable 304 de junta de expansión de tubería de acero de fuelle universal

Estado de Disponibilidad:

Cantidad:



Detalles de producto: Lugar de origen: China Nombre de la marca: YUEDING Certificación: ISO 9001 Número de modelo: NIL Condiciones de pago y envío: Cantidad mínima de pedido: 1 pieza Precio negociable Detalles de empaquetado: caja con estructura de acero sellada con madera contrachapada con cada extremo tapado Plazo de expedición: 5~30 días laborables Condiciones de pago: T/T, Western Union, Paypal Capacidad de suministro: 35 toneladas por día
Preguntar Añadir al carrito

Descripción del Producto

Conexión de brida de acero inoxidable 304 de junta de expansión de tubería de acero de fuelle universal

Junta de expansión de tubo de fuelle universal de acero inoxidable 304

Descripción general

Los fuelles universales con diseño de tubería simple, fácil instalación, ventajas de bajo costo, pueden usarse solo para compensación axial o lateral, pero no deben usarse solo como compensación angular, se usa principalmente para compensar el desplazamiento axial de la tubería y una pequeña cantidad de Desplazamiento transversal del tubo de compensación, absorción de ruido de vibración.Pero cuando se usa en tuberías de gran diámetro debido a que la fuerza de presión interna es demasiado grande, es importante prestar especial atención a la resistencia del soporte fijo, para que no se produzca un fenómeno de colapso del soporte fijo.

Parámetros detallados de fuelles universales

Materia: 304
El coeficiente de fricción: 1.0
El desgaste es: 0.0001

Consideraciones de instalación de fuelles universales

1, el contenido de iones de cloruro de 25 PPM o menos.
2, está prohibido soldar fuelles con salpicaduras de escoria.
3, debe instalarse de acuerdo con el producto para firmar.
4, los extremos de los tubos corrugados deben tener un soporte de guía de configuración razonable y un soporte fijo.(ver 'Configuración del soporte de tubería del compensador corrugado')
5, no se permite utilizar la deformación del compensador corrugado para ajustar la posición del error de instalación de tuberías.
6, con barra de instalación o elevación de palanca de límite está prohibido.
7, después de la instalación, debe desmontar la varilla de transporte y la palanca de límite con la marca amarilla.

Especificaciones del producto

DN	cantidad de ondulación	Nivel de presión					Área efectiva de tubo corrugado	Diámetro externo máximo (mm)
		0.25	0.6	1.0	1.6	2.5
		Compensación axial longitud mm/tenacidad N/mm
32	8	25/21	22/26	20/26	18/63		16	225
32	16	50/11	46/14	41/14	36/32		16	225
40	8	25/25	22/44	20/44	18/89	15/98	23	244
40	16	50/14	46/22	41/22	36/45	31/47	23	244
50	8	25/30	22/51	20/70	18/70	15/106	37	259
50	16	50/16	46/26	41/35	36/35	31/55	37	259
65	8	33/28	30/35	26/44	22/55	15/138	55	270
65	12	42/16	38/22	38/32	34/40	31/70	55	270
80	8	40/20	36/26	34/33	28/41	19/68	81	284
80	10	53/14	49/17	49/21	43/26	29/50	81	284
100	6	45/47	45/60	40/75	35/93	25/54	121	304
100	10	76/26	74/32	64/40	57/50	38/33	121	304
125	5	48/38	42/47	38/59	34/74	29/117	180	334
