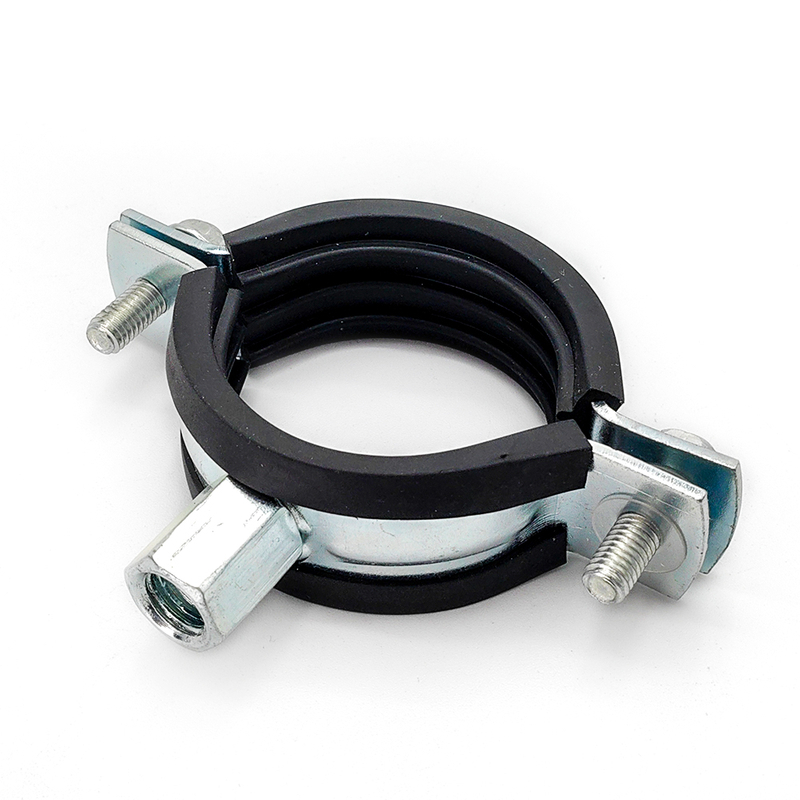

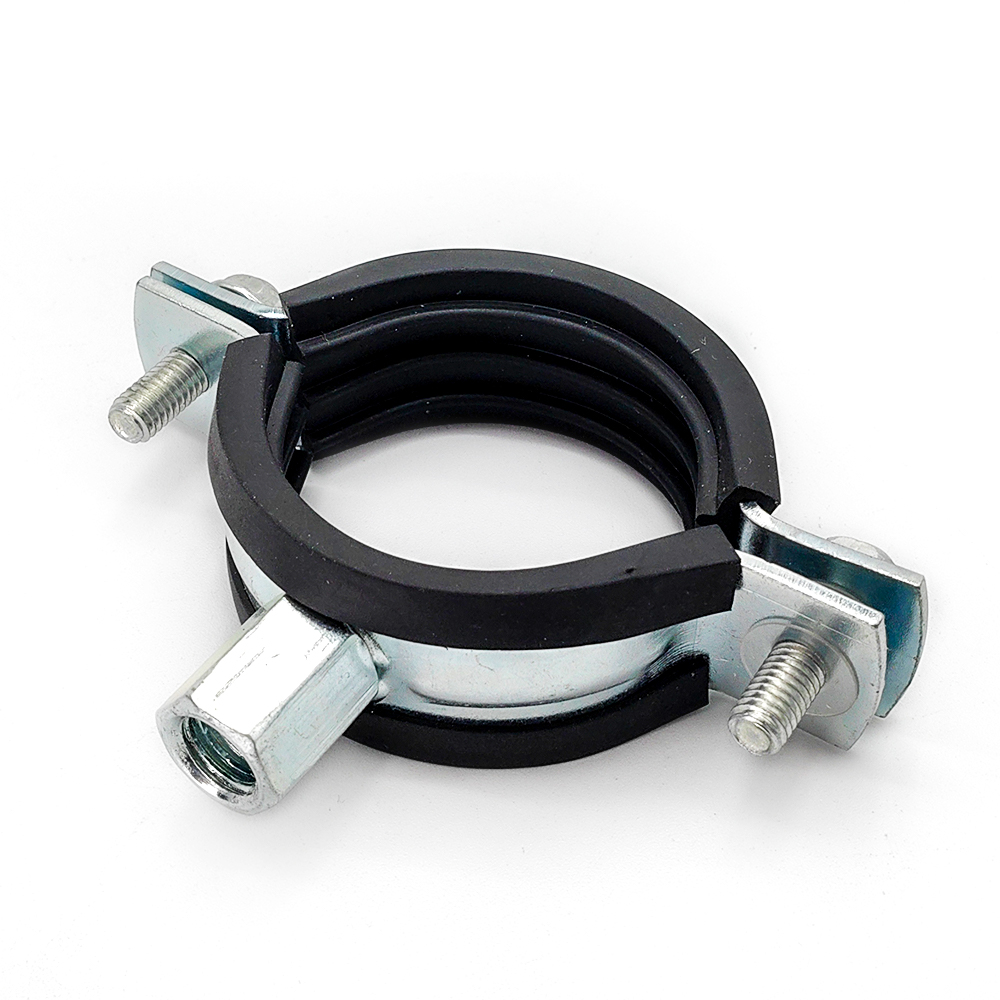

| Esta abrazadera para tubos revestida de caucho de alta resistencia está hecha para fijar tuberías donde no se pueden ignorar el ruido, la vibración y el movimiento. El cuerpo de acero brinda resistencia básica y el inserto de caucho EPDM ayuda a reducir el sonido y las pequeñas vibraciones de las tuberías, especialmente en líneas HVAC, sistemas de plomería y marcos de equipos. Usamos un diseño de dos tornillos para que pueda ajustar la abrazadera de manera más uniforme al diámetro exterior real de la tubería. La tuerca combinada M8/M10 ofrece más opciones de montaje con varillas roscadas o tornillos prisioneros, lo que resulta útil en el sitio cuando las condiciones de instalación no son fijas. En YDCT, suministramos principalmente tamaños estándar para tipos de tuberías comunes, pero para pedidos de proyectos aún podemos ajustar el grosor de la tira, el perfil de caucho o el tipo de tuerca según cómo se utilizará realmente la abrazadera. | |||||||||
Descripción del Producto

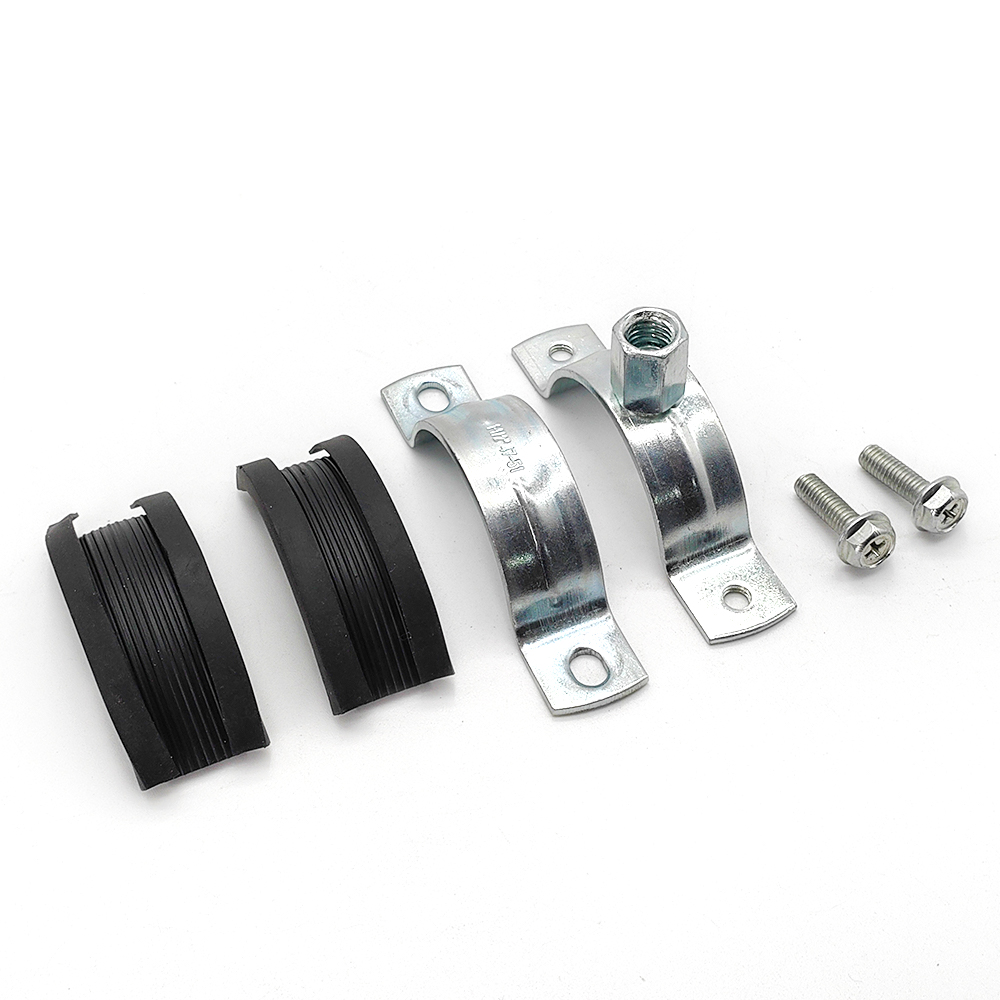

Esta abrazadera está diseñada para situaciones en las que las tuberías deben fijarse de forma segura pero también necesitan aislamiento acústico. En muchos edificios e instalaciones industriales, el ruido no proviene de la tubería en sí, sino de la vibración transferida a las paredes, soportes o marcos. La abrazadera para tubería revestida de caucho coloca un inserto de EPDM entre la tubería y la banda de acero. Esto ayuda a reducir la vibración y evita el contacto directo con el metal, lo cual es importante para el control del sonido y para reducir la corrosión por contacto con el tiempo. Es adecuado para edificios domésticos y proyectos industriales donde se consideran los requisitos de aislamiento acústico DIN 4109.

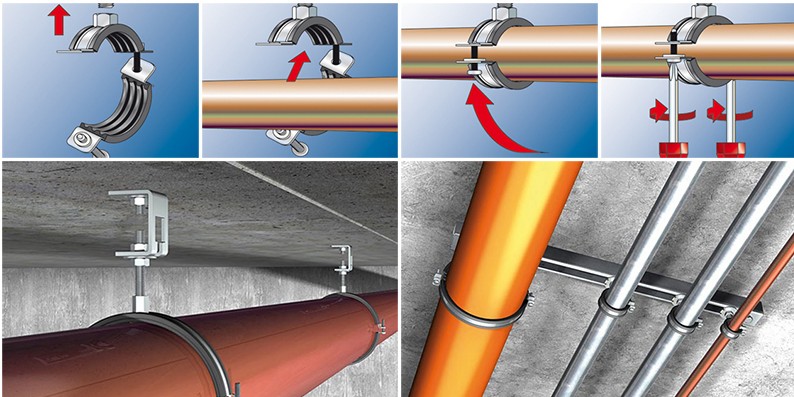

La estructura de dos tornillos no es sólo para mayor resistencia. Permite que la abrazadera se abra más y se adapte mejor a diferentes diámetros exteriores de tuberías. En una instalación real, las tuberías no siempre son perfectamente redondas o del mismo tamaño que en el dibujo. Dos tornillos le ayudan a ajustarse de manera más uniforme y reducir la tensión en un lado.
En comparación con las abrazaderas livianas de un solo tornillo, este diseño es más adecuado para rangos de carga ligera a media y, en algunos tamaños, puede soportar cargas más altas cuando se instala correctamente. El amplio ángulo de apertura también facilita la instalación cuando el espacio es limitado.
| Tamaño | diámetro (mm) | Pulgada | A * B (mm) | S*L | Piezas/Caja |
| 15 | 12 – 15 | 1/4' | 20*2,0 | M6 * 15 | 50 |
| 18 | 15 – 19 | 3/8' | 20*2,0 | M6 * 15 | 50 |
| 22 | 20 – 25 | 1/2' | 20*2,0 | M6 * 15 | 50 |
| 28 | 26 – 30 | 3/4' | 20*2,0 | M6 * 15 | 50 |
| 35 | 32 – 36 | 1' | 20*2,0 | M6 * 15 | 50 |
| 40 | 38 – 43 | 1-1/4' | 20*2,0 | M6 * 15 | 50 |
| 48 | 47 – 51 | 1-1/2' | 20*2,0 | M6 * 15 | 50 |
| 54 | 53 – 58 | – | 20*2,0 | M6 * 20 | 50 |
| 60 | 60 – 64 | 2 ' | 20*2,0 | M6 * 20 | 50 |
| 66 | 63 – 69 | – | 20*2,0 | M6 * 20 | 50 |
| 70 | 68 – 72 | – | 20*2,0 | M6 * 20 | 50 |
| 75 | 75 – 80 | 2-1/2' | 20*2,0 | M6 * 20 | 50 |
| 80 | 81 – 86 | – | 20*2,0 | M6 * 20 | 50 |
| 90 | 87 – 92 | 3 ' | 20*2,0 | M6 * 20 | 50 |
| 102 | 99 – 105 | 3-1/2' | 20*2,0 | M6 * 20 | 50 |
| 110 | 107 – 112 | – | 20*2,0 | M6 * 20 | 50 |
| 115 | 113 – 118 | 4 ' | 20*2,0 | M6 * 20 | 25 |
| 125 | 125 – 130 | – | 20*2,0 | M6 * 20 | 25 |
| 140 | 138 – 142 | 5 ' | 20*2,0 | M6 * 20 | 25 |
| 160 | 158 – 162 | – | 20*2,0 | M6 * 20 | 25 |
| 166 | 159 – 166 | 6 ' | 20*2,0 | M6 * 20 | 25 |
| 200 | 199 – 210 | – | 20*2,0 | M6 * 20 | 25 |
| 220 | 215 – 226 | 8 ' | 20*2,0 | M6 * 20 | 25 |
| 250 | 247 – 252 | – | 20*2,0 | M6 * 20 | 25 |
| 315 | 313 – 317 | – | 20*2,0 | M6 * 20 | 25 |
El cuerpo de la abrazadera está fabricado de acero al carbono con una superficie galvanizada. Para esta gama de productos, utilizamos tiras de material más ancho y grueso que las abrazaderas de luz comunes. En tamaños más grandes, el grosor de la tira aumenta, lo que ayuda a mejorar la capacidad de carga y la resistencia a largo plazo.
El zincado se elige para ambientes interiores y semi-interiores. No es una solución para la corrosión exterior agresiva, pero para salas de máquinas, edificios e instalaciones de equipos estándar, es una opción práctica y económica.

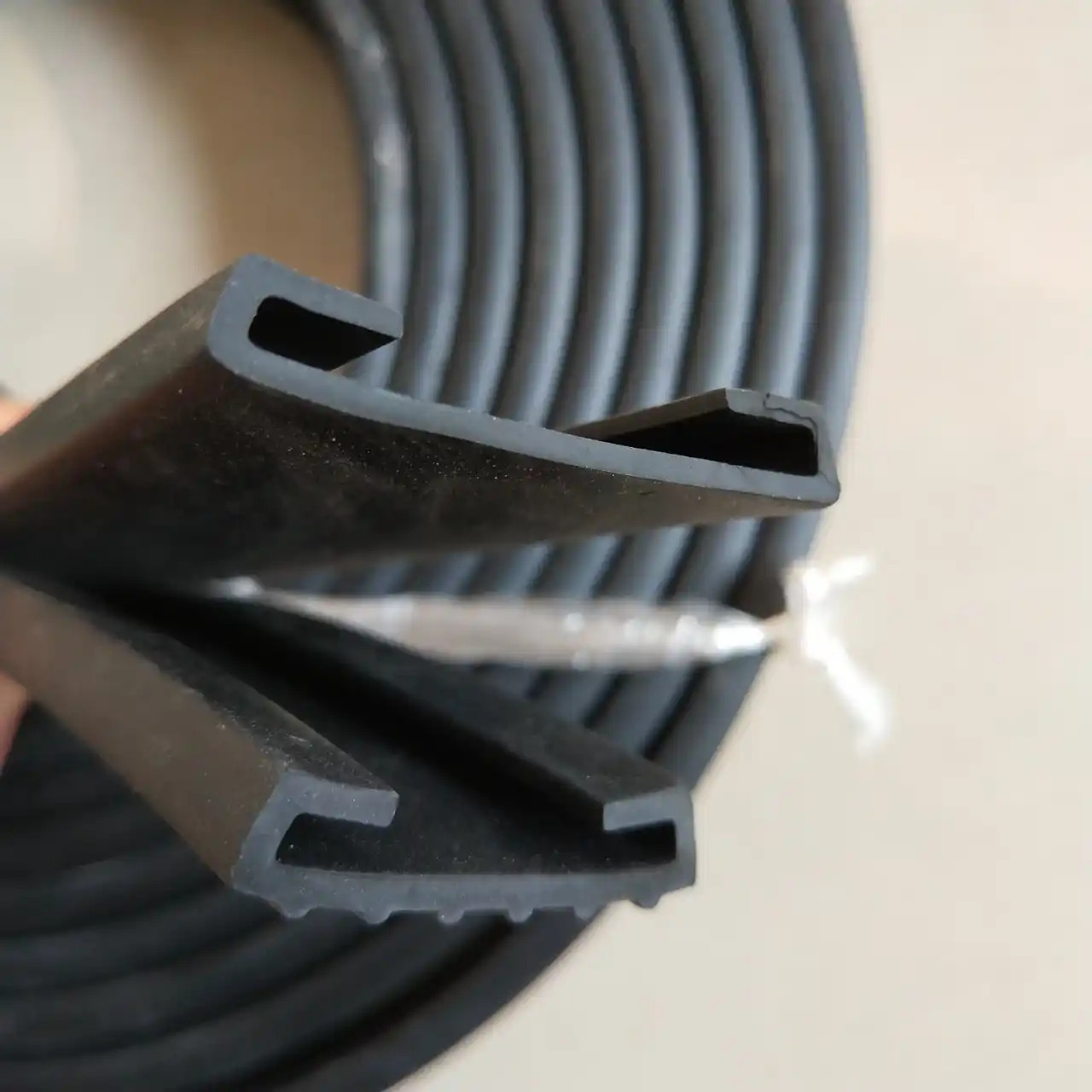

El perfil de caucho EPDM no contiene silicona y está diseñado para permitir que la tubería se deslice ligeramente durante la instalación sin romper el caucho. Una vez fijado, proporciona aislamiento acústico y amortiguación de vibraciones durante el funcionamiento.
El rango de temperatura es aproximadamente de -50 °C a +110 °C, y cubre la mayoría de los sistemas de calefacción, ventilación y tuberías industriales en general. El caucho es una pieza de desgaste por naturaleza. En sistemas con vibraciones fuertes y continuas o altas temperaturas, se debe considerar el envejecimiento del caucho durante el diseño del sistema.
Se puede utilizar en zonas semiexteriores o cubiertas. Para una exposición prolongada al exterior, el revestimiento de zinc tiene límites. Generalmente sugerimos revisar las abrazaderas de acero inoxidable si la corrosión es una preocupación principal.
M8 es de tamaño fijo. La tuerca combinada M8/M10 le brinda más flexibilidad de instalación en el sitio, especialmente para diferentes soportes o varillas roscadas.
No, la goma va pegada dentro de la abrazadera. Este diseño es para una fijación estable, no para un desmontaje frecuente.
Sí, para pedidos estables. Podemos analizar las especificaciones del caucho, el marcado y los detalles del embalaje antes de la producción.
