Los fuelles de metal son componentes mecánicos de ingeniería de precisión altamente flexible ampliamente utilizados en diversas aplicaciones industriales por su capacidad para absorber el movimiento, la vibración y la presión. Su construcción única los hace ideales para acomodar desplazamientos axiales, laterales y angulares. Pero no todos los fuelles de metal son iguales. Existen diferentes tipos adaptados para usos específicos, cada uno con características estructurales únicas y ventajas mecánicas. En este artículo, exploraremos los principales tipos de fuelles de metal, su construcción, funciones y donde cada tipo se usa de manera más efectiva.

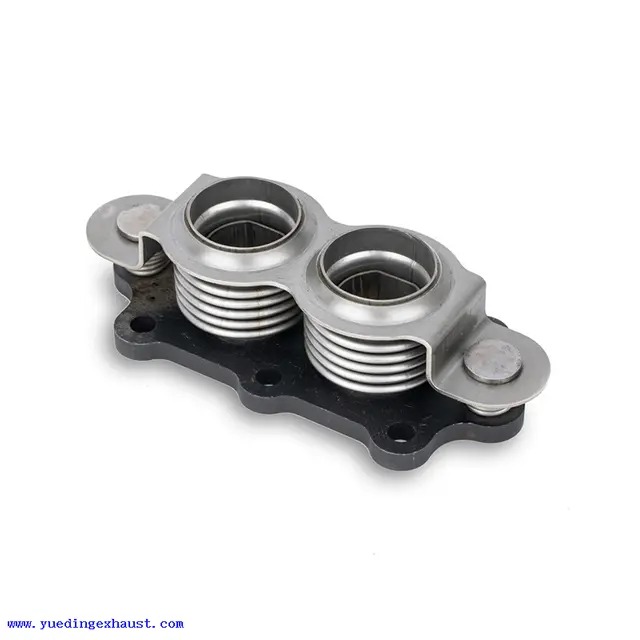

¿Qué son los fuelles de metal?
Los fuelles de metal son tubos flexibles y corrugados hechos de metal que pueden comprimir, expandirse o doblarse sin perder la integridad estructural. Sirven funciones críticas en sistemas mecánicos, como absorber la expansión térmica, aislar la vibración, contener presión y entornos de sellado. Hecho típicamente de acero inoxidable, Inconel, Hastelloy o titanio, estos componentes aseguran la longevidad y la resistencia a la corrosión y la fatiga.
El diseño de un muelle de metal incluye convoluciones o 'ondas ' formadas a través de procesos como hidroformado, formación mecánica o soldadura. Este intrincado diseño permite que los fuelles de metal proporcionen un movimiento preciso y repetible incluso en condiciones de operación extremas.
Clasificaciones principales de fuelle de metal
Los fuelle de metal se pueden clasificar de varias maneras: por su método de construcción, función de rendimiento y el tipo de desplazamiento que acomodan. A continuación se muestran las clasificaciones principales:

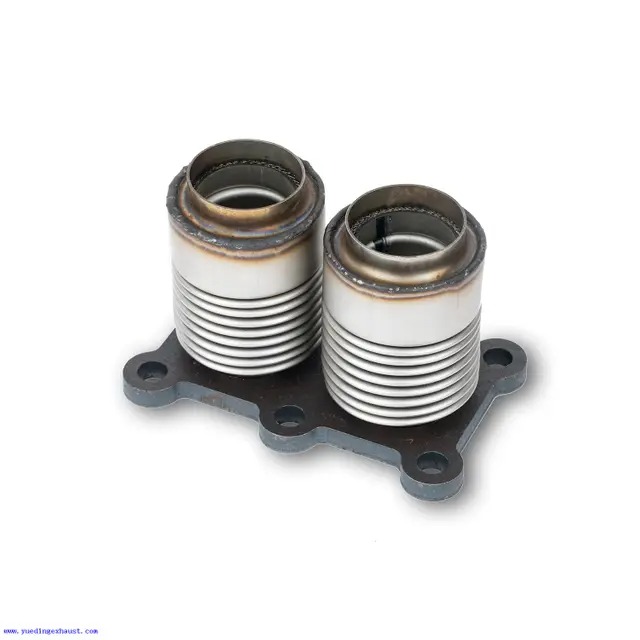

1. Fuelles formado (hidroformado o formado mecánicamente)
Los fuelles formados se crean a partir de un solo tubo de metal usando hidroformado o expansión mecánica. En la hidroformado, la presión de fluido se usa para dar forma a las convoluciones en el metal. Este proceso permite fuelles de paredes delgadas y altamente flexibles que ofrecen una excelente vida útil del ciclo.
Ventajas:
La construcción perfecta reduce el riesgo de fugas.
Rentable para la producción de alto volumen.
Excelente para aplicaciones que requieren alta flexibilidad.
Aplicaciones:
2. Fuelles soldados
Los fuelles soldados se construyen a partir de diafragmas metálicos individuales que se soldan juntos en sus diámetros internos y externos. Este método permite una personalización extremadamente precisa en términos de espesor de pared, diámetro y forma de convolución.
Ventajas:
Rendimiento superior en aplicaciones de vacío y presión.
Vida de alta fatiga y movimiento de precisión.
Personalizable para aplicaciones altamente especializadas.
Aplicaciones:
3. Fuelles electroformados
Los fuelles electroformados se realizan con electrodeposición, un proceso donde los iones metálicos se depositan en un mandril para crear capas ultra delgadas. Una vez que se logra el grosor deseado, se elimina el mandril, dejando atrás un fuelle altamente flexible y sin costuras.
Ventajas:
Las paredes extremadamente delgadas permiten capacidades de micro-movimiento.
Ideal para sistemas miniatura o delicados.
Alta precisión y repetibilidad.
Aplicaciones:
4. Fuelles axiales
Los fuelles axiales están diseñados específicamente para absorber el desplazamiento axial, que ocurre cuando dos puntos se acercan o más separados a lo largo del mismo eje. Estos fuelles a menudo se encuentran en los sistemas de tuberías para absorber la expansión y la contracción térmica.
Ventajas:
Absorbe eficientemente el movimiento axial.
Protege los sistemas del estrés debido al ciclo térmico.
A menudo viene con accesorios finales para una fácil instalación.
Aplicaciones:
Centrales eléctricas.
Tuberías petroquímicas.
Sistemas de vapor.
5. Fuelles laterales
Los fuelles laterales están diseñados para absorber el movimiento de lado a lado o la desalineación entre los sistemas conectados. Estos generalmente incluyen una o dos capas de metal, dependiendo de la presión y los requisitos de flexibilidad.
Ventajas:
Ideal para desalineaciones o condiciones de compensación.
Permite el movimiento sin dañar los puntos de conexión.
Puede combinar capacidades axiales y laterales.
Aplicaciones:
6. Fuelles angulares
Los fuelles angulares absorben el movimiento rotacional o de flexión entre los componentes. Son particularmente útiles en sistemas con cambios direccionales o vibraciones frecuentes.
Ventajas:
Compensa por la desviación angular.
Adecuado para sistemas con cambios direccionales.
Previene el estrés de par en las articulaciones.
Aplicaciones:
Tabla de comparación de tipos de fuelle de metal
| Tipo | de método de construcción | Movimiento principal compatible con | aplicaciones típicas |
| Fuelles formados | Hidroformado/mecánico | Axial | Aeroespacial, dispositivos médicos |
| Fuelle soldado | Diafragmas de soldadura | Axial, lateral, angular | Vacío, criogénica, instrumentación |
| Fuelles electroformados | Electrodeposición | Microxial | Defensa, sistemas ópticos |
| Fuelle axial | Cualquier | Axial | Tuberías, plantas de energía |
| Fuelles laterales | Cualquier | Lateral | HVAC, puentes |
| Fuelle angular | Cualquier | Angular | Escape, turbinas |
Preguntas frecuentes (preguntas frecuentes)
P1: ¿Qué material es mejor para los fuelles de metal?
R: El acero inoxidable es el más utilizado debido a su excelente resistencia a la corrosión y durabilidad. Inconel y Hastelloy se eligen para ambientes químicos a alta temperatura o agresivos.
P2: ¿Pueden los fuelle de metal soportar alta presión?
R: Sí, especialmente los fuelles soldados y electroformados están diseñados para entornos de alta presión. Siempre consulte las calificaciones de presión específicas para el diseño.
P3: ¿Cuánto tiempo duran los fuelles de metal?
R: Su vida útil varía según el material, el diseño y el uso. Los fuelles soldados, por ejemplo, pueden durar millones de ciclos si se diseñan y mantienen adecuadamente.
Conclusión
Los fuelles de metal son componentes críticos en innumerables sistemas mecánicos e industriales. Al comprender los diferentes tipos, formados, soldados, electroformados y específicos de la función, como los fuelles axiales, laterales y angulares, puede elegir la solución adecuada para su aplicación. Su flexibilidad, durabilidad y capacidad de funcionar en entornos extremos los hacen indispensables en aeroespacial, médico, generación de energía y más. Seleccionar el tipo correcto garantiza no solo la eficiencia del sistema sino también la rentabilidad y la seguridad a largo plazo.
