Manguera metálica de acero inoxidable

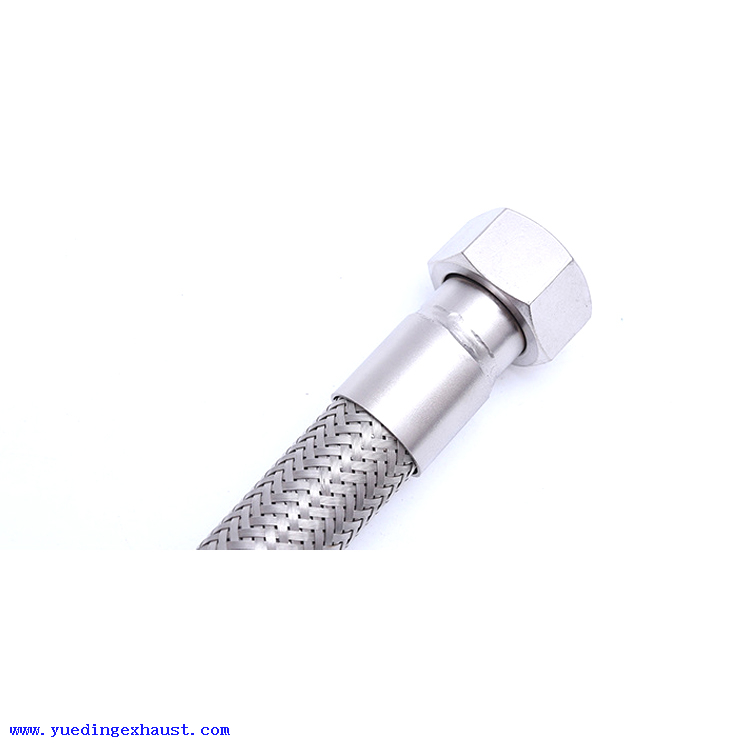

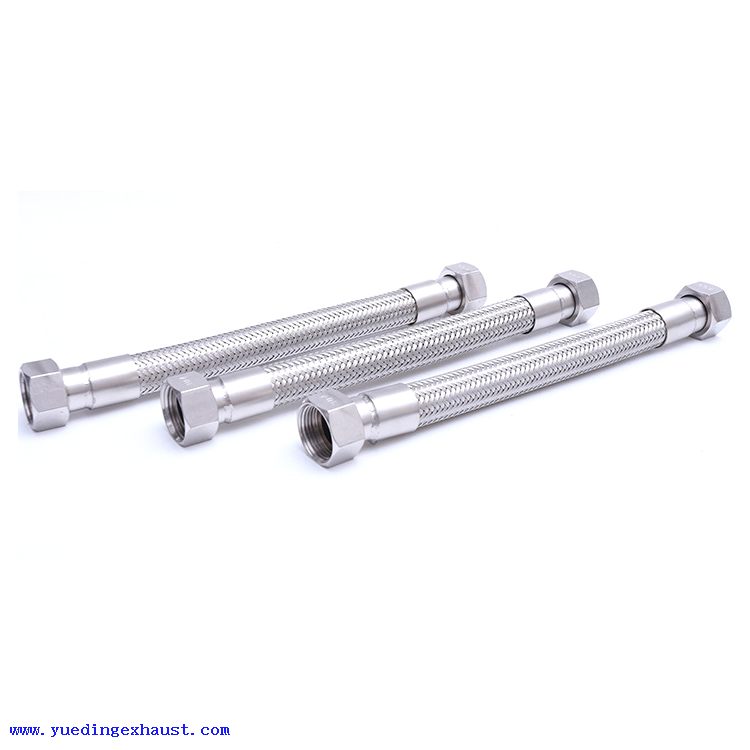

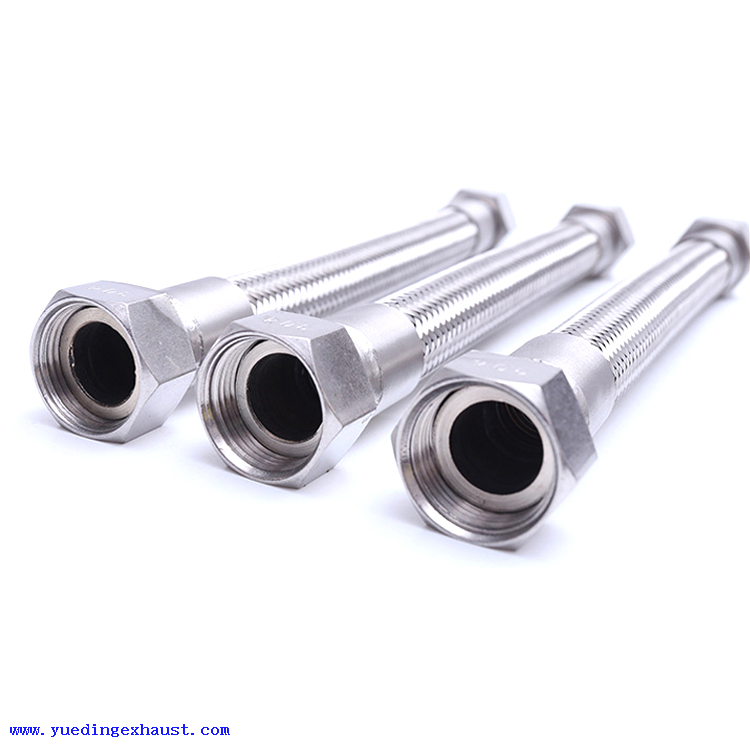

           El tubo interior de la manguera de fuelle de metal es un fuelle de acero inoxidable de pared delgada en espiral o anular, la malla trenzada exterior del tubo de fuelle (tubo corrugado) está hecha de alambre de acero inoxidable y correa de acero de acuerdo con ciertos parámetros, las juntas o bridas en ambos extremos de la manguera se adaptan a la junta o brida de la tubería del cliente.

La manguera matal de acero inoxidable es un tipo de manguera flexible de alta calidad en tuberías industriales modernas.

Diámetro nominal DN		Diámetro interno	Diámetro externo		Presión laboral
			Fuelle	Malla trenzada	Malla trenzada simple	Malla de doble trenza	Malla de tres trenzas
(mm)	(en)	(mm)	(mm)	(mm)	PN (Mpa)
6	1/4	6	10.6	11.8	20	25	/
8	5/16	8	12.2	13.4	20	25	/
10	3/8	10	14.8	16.4	20	25	/
12	1/2	12	17.6	18.8	20	25	/
15	5/8	15	21.4	22.6	20	25	/
18	11/16	18	24.6	25.8	16	20	/
20	3/4	20	26.4	27.6	16	20	32
25	1	24.4	33	35.5	6.3	10	15
32	1 1/4	31.4	41.5	44.5	6.3	10	15
40	1 1/2	37.4	48.2	50.4	4.0	10	15
50	2	49.4	61.5	63.5	4.0	10	15
65	2 1/2	64.4	79	82	4.0	10	15
80	3	79.4	96	99	4.0	10	15
100	4	99.4	119	123	2.5	4.0	5.0
125	5	124.2	154	157	2.5	4.0	5.0
150	6	149	185	190	2.0	4.0	6.3
200	8	198.8	240	245	2.0	4.0	6.3
250	10	248.4	300	305	1.6	2.5	4.0
300	12	298	350	355	1.6	2.0	2.5
350	14	350	400	405	1.0	1.6	2.5
400	16	400	451	456	1.0	1.6	2.5
450	18	450	500	505	1.0	1.6	2.5
500	20	498	557	562	1.0	1.6	2.5
600	24	600	657	662	0.6	1.0	1.6
700	28	700	750	755	0.6	1.0	1.6
800	32	800	850	855	0.6	1.0	1.6
