En muchas situaciones de conexión de tuberías redondas, la abrazadera de banda en V siempre se considera el método de conexión más estable y sencillo. Ya sea el sistema de turbocompresor, el sistema de escape de automóviles, el sistema de ventilación y escape de humos, o diversos equipos industriales que requieren una conexión frontal de brida, es un accesorio importante y de uso común. Aunque la estructura de la abrazadera de banda en V no parece complicada, tiene requisitos muy estrictos en cuanto a la coincidencia de tamaños. Solo cuando el ancho y la profundidad de la ranura de la abrazadera coinciden completamente con la estructura de la brida, se puede garantizar la estanqueidad al aire y la estabilidad mecánica después del ajuste.
Si la abrazadera que elige no coincide muy bien con la brida, pueden aparecer problemas durante la instalación, como que no se puede abrochar, no se puede apretar, el espacio es demasiado grande e incluso durante el uso puede causar fugas, holgura, ruido o incluso quemaduras en la conexión a altas temperaturas. Para evitar estas condiciones, la mayoría de las fábricas confirmarán el tamaño de la abrazadera durante la etapa de diseño del dibujo o la etapa de producción de prueba y, en ocasiones, comprarán una o dos muestras para realizar pruebas de ajuste. Confirmar el tamaño antes ahorra mucho más tiempo que volver a trabajar o devolver en una etapa posterior.
Este artículo está escrito en base a este tipo de experiencia de compra real y esperamos que pueda ayudarlo a juzgar con mayor rapidez y precisión qué tipo de abrazadera de banda en V es adecuada para su proyecto antes de realizar el pedido oficial.
Estructura básica y materiales comunes de la abrazadera de banda en V

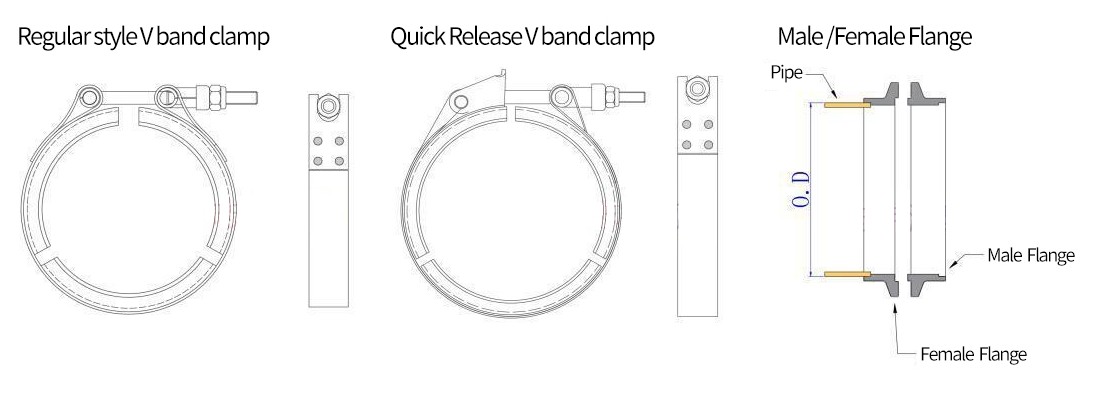

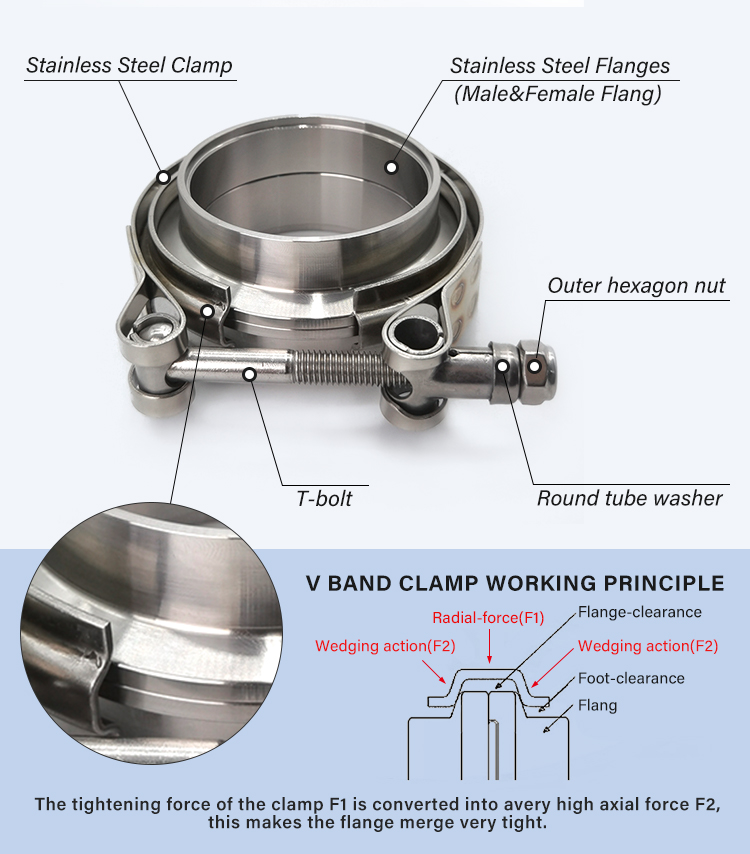

La abrazadera con ranura en V normalmente consta de cuatro partes, incluida una banda de acero inoxidable, un anillo con ranura en V, un perno y una tuerca. La banda de acero desempeña la función de apretar, el anillo encaja con la superficie inclinada de la brida, confiando en la ranura en V para lograr una fuerza uniforme, y el perno y la tuerca proporcionan la fuerza de sujeción final. Cuando aprieta el perno, la ranura presionará firmemente los extremos de la tubería y la fuerza se distribuirá uniformemente, por lo que evita la carga puntual y esto crea una conexión resistente a las vibraciones y a la presión.
 |  |

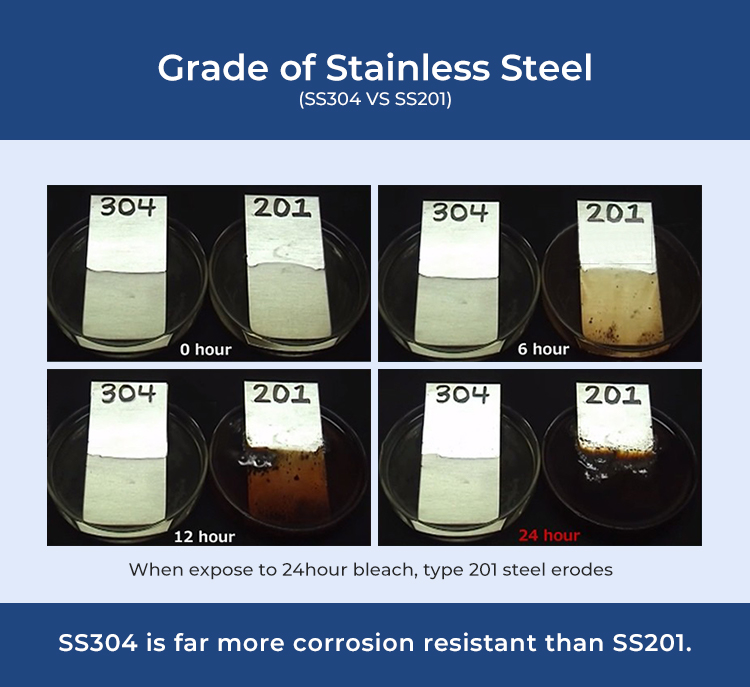

En cuanto a materiales, los más habituales son el acero inoxidable 201 y 304. 201 resistencia y apariencia no son malas, y en ambientes de temperatura normal y corrosión leve ya puede cumplir con la mayoría de los usos de ventilación y extracción de humos. Pero el 304 tiene mejor resistencia a la temperatura y a la corrosión, especialmente adecuado para áreas de escape de alta temperatura, áreas turbo, sistemas diésel, tuberías químicas y otras posiciones con altas temperaturas y vibraciones a largo plazo. Si la temperatura ambiente es de varios cientos de grados Celsius o más, elegir 304 primero es una decisión más segura. Aunque el costo del 304 es mayor, desde el costo de mantenimiento, la estabilidad y la vida útil, suele ser más económico.
Tamaño del diámetro exterior

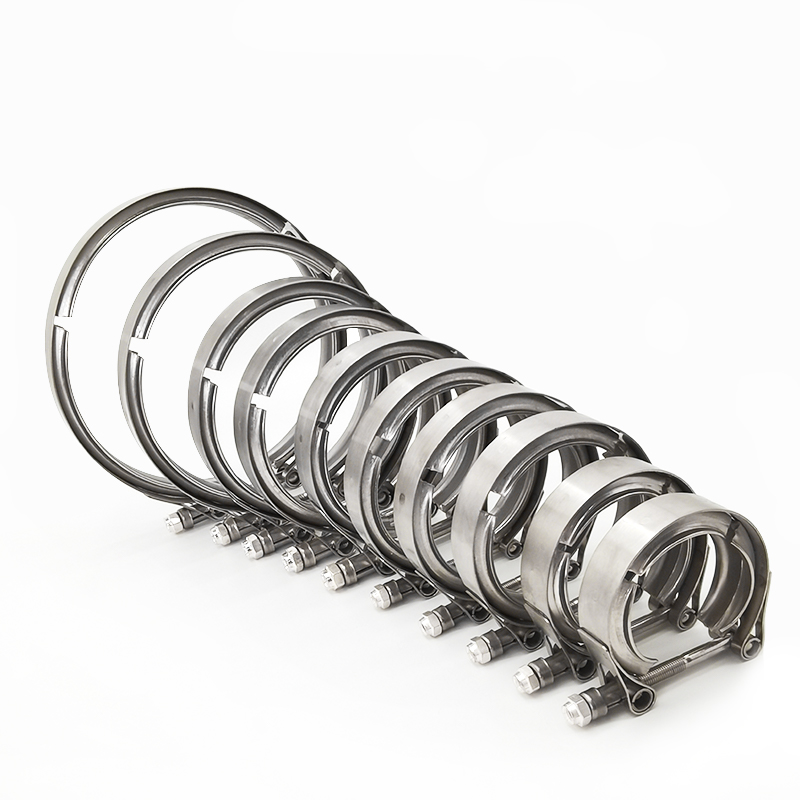

Entre todos los parámetros para elegir la abrazadera de banda en V, el diámetro exterior es el más básico y directo. Si utiliza bridas, debe confirmar el diámetro exterior de la brida; Si la abrazadera está instalada directamente en la tubería, entonces deberá medir el diámetro exterior de la tubería. Una cosa a tener en cuenta es que la abrazadera de banda en V encajará con el colector, turbocompresor o superficie de brida relacionada después del proceso térmico durante la operación del vehículo, esto es para mantener mejor el efecto de sellado, y después de aflojar y apretar, la abrazadera en sí ya tiene una ligera deformación, por lo que si desea el mejor efecto de sellado, no se recomienda reutilizar la abrazadera de banda en V, incluso en tuberías con el mismo diámetro exterior.
Estructura de ranura
Entre todos los elementos coincidentes, la estructura de la ranura es la parte en la que es más fácil cometer errores y también la que provoca más retrabajos. La razón por la que la abrazadera de banda en V puede lograr el sellado es porque la ranura en V del anillo puede encajar completamente con la estructura del labio de la brida, y este ajuste depende de la coincidencia precisa del ancho y la profundidad de la ranura.
Las diferentes fábricas no tienen estándares unificados de mecanizado de bridas. Incluso para el mismo tamaño de 3 pulgadas, 4 pulgadas, 5 pulgadas, el diseño de la ranura puede ser totalmente diferente. Si el ancho de la ranura es demasiado estrecho, la abrazadera no puede doblarse en la brida; si el ancho de la ranura es demasiado ancho, habrá un espacio al apretar y el sellado no será suficiente; Si la profundidad de la ranura no es correcta, el punto de fuerza se desplazará y después de una vibración prolongada puede aflojarse. Debido a que estos detalles no se pueden juzgar con los ojos, cuando no esté seguro, puede solicitarnos dibujos de abrazaderas y bridas y comparar parámetro con parámetro, sin depender de la impresión. Según nuestra experiencia en producción, si está desarrollando un proyecto o cambiando de proveedor, incluso si ha estado usando un determinado tamaño durante mucho tiempo, le sugerimos probar una muestra primero.
Especificación de pernos, espesor de banda y efecto de apriete
Además del tamaño básico, la estructura del perno y el grosor de la banda también afectan el efecto de uso de la abrazadera. Si su espacio de instalación es estrecho, la longitud del perno o la posición de la tuerca afectarán directamente su experiencia de instalación. En ambientes de alta temperatura, el material del perno también afectará si es fácil de atascar o deformar. Si necesita desmontarlo con frecuencia, puede elegir una tuerca resistente a temperaturas más altas o una tuerca autoblocante.
El grosor de la banda afecta la resistencia general de la abrazadera, pero cuanto más gruesa no siempre es mejor. Una banda demasiado delgada causa una fuerza de sujeción insuficiente, pero una banda demasiado gruesa puede causar dificultades en la instalación o interferir con otras piezas en un espacio compacto. Al elegir el espesor, se debe considerar el diámetro de la tubería, las condiciones de vibración y la estructura de la brida. Nuestro grosor de banda recomendado es de 1MM, pero también podemos fabricar otros grosores. Si necesita sugerencias o compras al por mayor de abrazaderas de ranura en V, contáctenos.

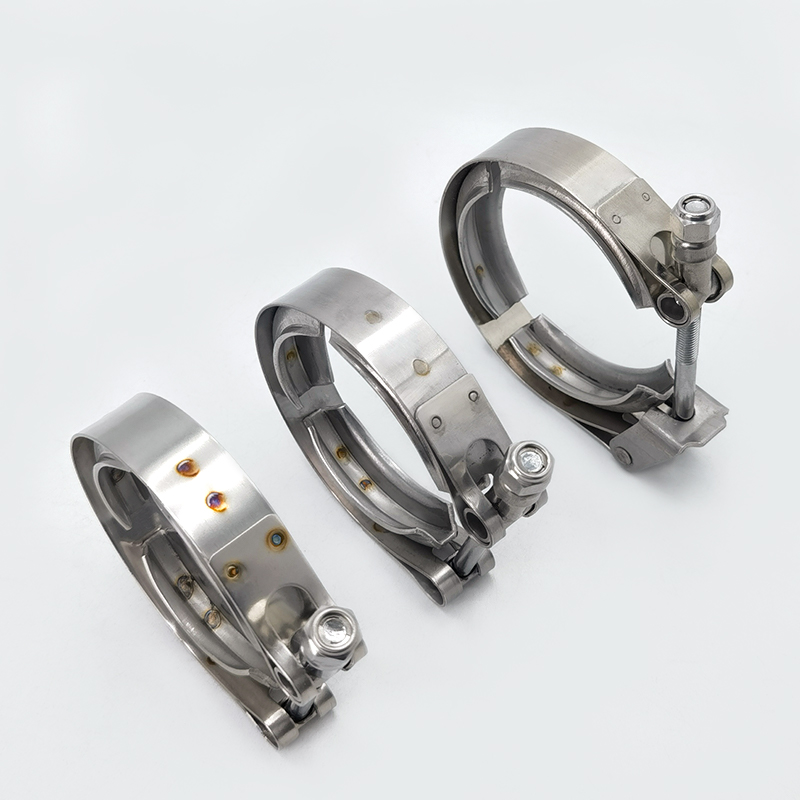

Comparación de abrazaderas de banda en V con diferentes niveles de pulido
Tratamiento de superficie y embalaje de abrazadera de banda en V
Si tiene ciertos requisitos sobre la apariencia de la abrazadera, generalmente le sugerimos que elija el pulido. El pulido puede reducir las pequeñas rebabas y los residuos de soldadura alrededor del punto de soldadura, lo que hace que la superficie esté más limpia y durante el ensamblaje por lotes sea más fácil de limpiar. Para algunas posiciones que son más visibles, como la sección de escape trasera o piezas de exhibición de automóviles, la abrazadera pulida se verá más uniforme y se exhibirá mejor.
Si necesita identificación, puede elegir el logotipo láser. El marcado láser tiene ventajas como resistencia a altas temperaturas, no se decolora y no es fácil de usar, y es útil para identificar marcas o distinguir diferentes lotes. La mayoría de los clientes colocan el logotipo en el medio de la banda o cerca del perno, para que pueda verse después de la instalación sin importar cómo gire la abrazadera. Si trabaja con diferentes equipos de proyecto o varios distribuidores, el marcado láser también puede reducir el riesgo de mezclar piezas.
Antes del envío, realizaremos una verificación de tamaño, apariencia y ajuste de estructura para cada lote. El tipo normal, el tipo pulido, el tipo de liberación rápida y los tipos con brida tendrán diferentes métodos de empaque. Por lo general, los tamaños pequeños empacan varias piezas en una caja, mientras que los tamaños grandes tienen mayor peso, por lo que la cantidad de embalaje es menor. El volumen de diferentes tamaños también cambia y puede consultar los siguientes datos sobre la cantidad de embalaje y el volumen de una sola caja.
Por ejemplo, el tamaño de 2,0' (ancho y grosor de la banda de 19*1,0), el peso normal es de 138 g, la versión de liberación rápida es de alrededor de 161 g y el peso de la brida es de alrededor de 246 g. Para el tamaño de 2,5', el ancho de la banda y el grosor siguen siendo 191,0, el peso normal es de aproximadamente 158 g, la liberación rápida es de 181 g y el peso de la brida es de 302 g. La abrazadera para TV entre estos dos tamaños puede empaquetar alrededor de 90 piezas en una caja, y el volumen de una sola abrazadera es de 37*37*25 cm, aproximadamente 0,0342 m³.
El tamaño de 3,0' utiliza un ancho y grosor de banda de 22*1,0, peso normal 237 g, liberación rápida 263 g, brida 347 g. 3' es uno de los tamaños más comunes en los sistemas de escape, el volumen de la abrazadera única es de 47*33*28 cm, aproximadamente 0,0434 m³, y el embalaje habitual es de 60 piezas por caja.
Los tamaños más grandes, como 5,0', utilizan un ancho y grosor de banda de 22*1,0, el peso único es de alrededor de 327 g (normal) y 347 g (liberación rápida), el peso de la brida es de 560 g. Las abrazaderas de banda en V de gran diámetro generalmente son para tubos de escape de camiones o industriales, y debido a que el volumen es grande, la cantidad de embalaje es de alrededor de 50 piezas/caja para evitar una sola caja demasiado pesada. El volumen de la abrazadera es de 44*33*36 cm, aproximadamente 0,0522 m³.
Por supuesto, no importa si elige con brida o sin brida, superficie pulida o normal, estructura estándar o estructura de liberación rápida, podemos ajustar el método de embalaje según las necesidades de su proyecto. En entregas internacionales, una cantidad de embalaje razonable puede evitar la deformación de la abrazadera y también reducir el costo de envío. Si tiene su propio tamaño de embalaje o especificación de paleta, puede informarnos y seguiremos su tamaño para verificar y preparar el embalaje.
Abrazadera de banda en V personalizada

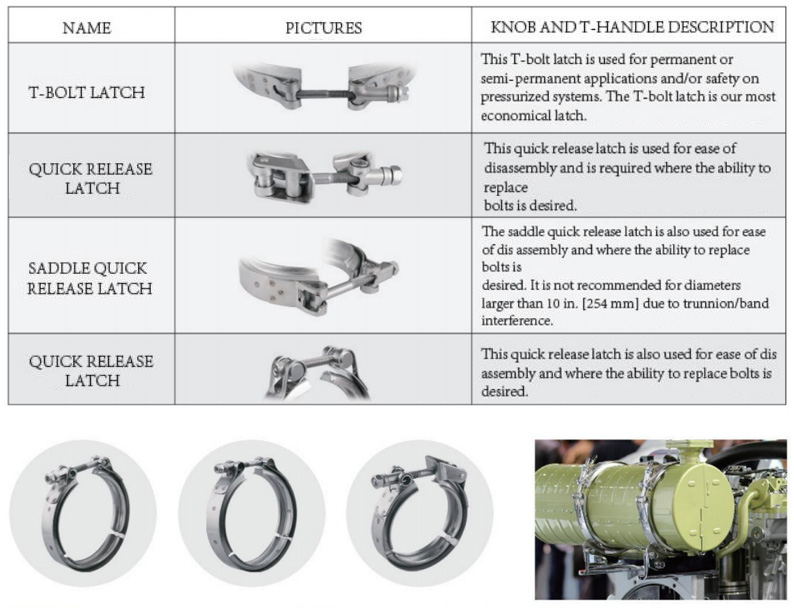

Si la estructura de su equipo es especial o su entorno de uso tiene requisitos adicionales, puede considerar la personalización. Puede ajustar el ancho y el grosor de la banda, el ángulo y la profundidad de la V, el material del perno y si desea hacer una estructura de liberación rápida. Si necesita mantenimiento regular durante el uso, puede ajustar la posición del perno para que sea más fácil de desmontar. En algunas situaciones de espacio limitado, también podemos fabricar abrazaderas con formas especiales, y este tipo de requisito no es raro en la industria de fabricación de equipos.
Final
Cuando comience su próxima compra o elija una abrazadera de banda en V adecuada para su proyecto, podrá verificar nuevamente el tamaño, la tolerancia, la estructura de la brida y la compatibilidad de la ranura. Si aún no puede confirmar qué tamaño elegir, podemos ayudarlo a verificar la mejor combinación de acuerdo con sus condiciones de trabajo y dibujos.
Si desea confirmar la calidad primero, podemos proporcionarle muestras para pedidos al por mayor y usted puede probar el efecto de ajuste y ajuste durante la etapa de instalación de prueba. Para el método de embalaje, volumen de carga, MOQ u otros requisitos, también puede informarnos en cualquier momento y le daremos un plan más específico de acuerdo con su cronograma.
