Introducción
En el mundo de la ingeniería automotriz, asegurar tuberías de escape y conexiones de turbocompresor requiere no solo confiabilidad sino también eficiencia. Aquí es donde se destacan A diferencia de las bridas tradicionales que dependen de múltiples pernos, una sola abrazadera de banda V garantiza un sello fuerte de 360 grados al tiempo que simplifica la instalación. las abrazaderas de banda V.
Para talleres de reparación, distribuidores y gerentes de adquisiciones, comprender cómo funcionan estas abrazaderas, cómo dimensionarlas correctamente y cómo instalarlos puede ahorrar tiempo, reducir los costos y mejorar la confiabilidad a largo plazo.

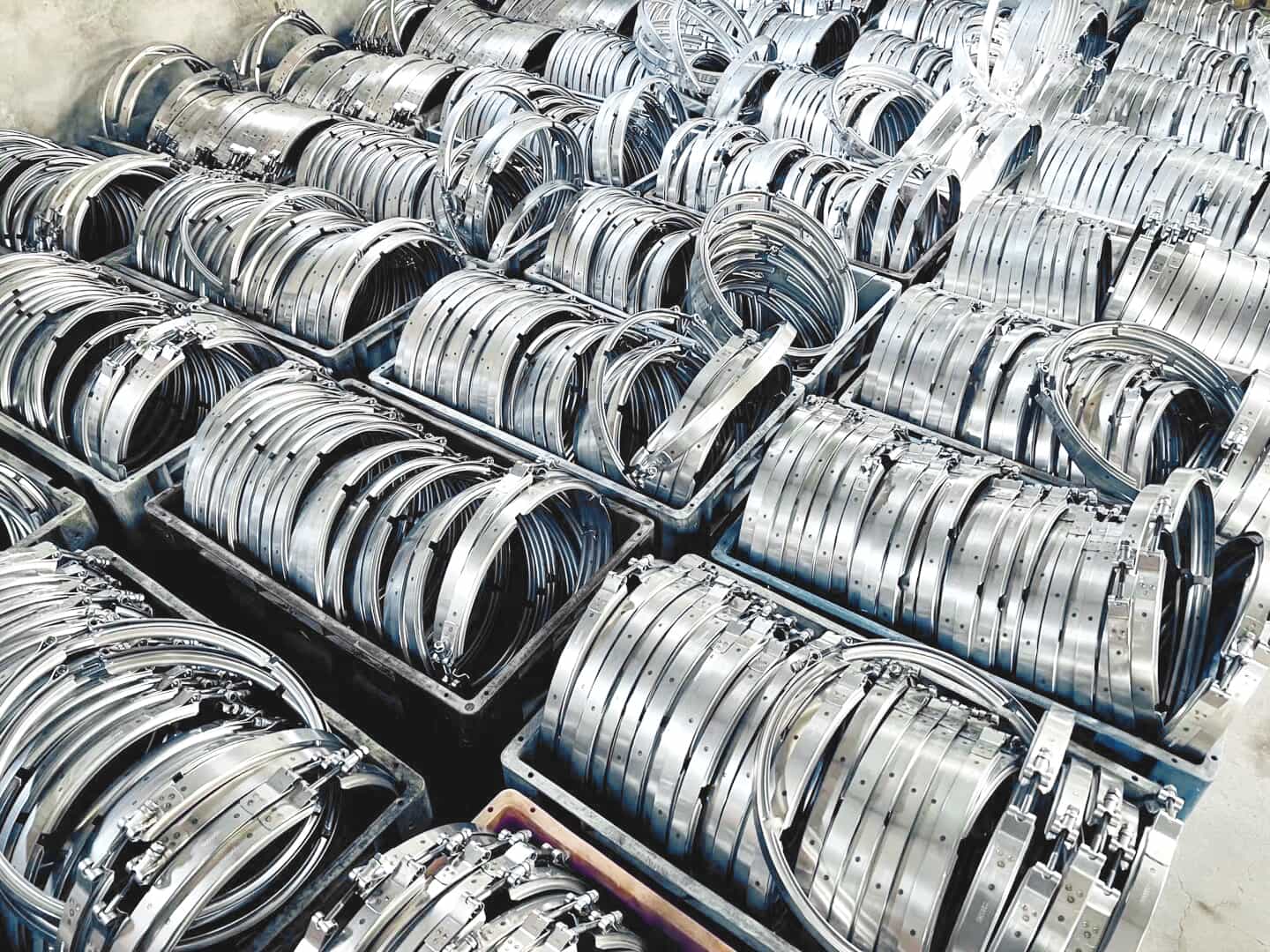

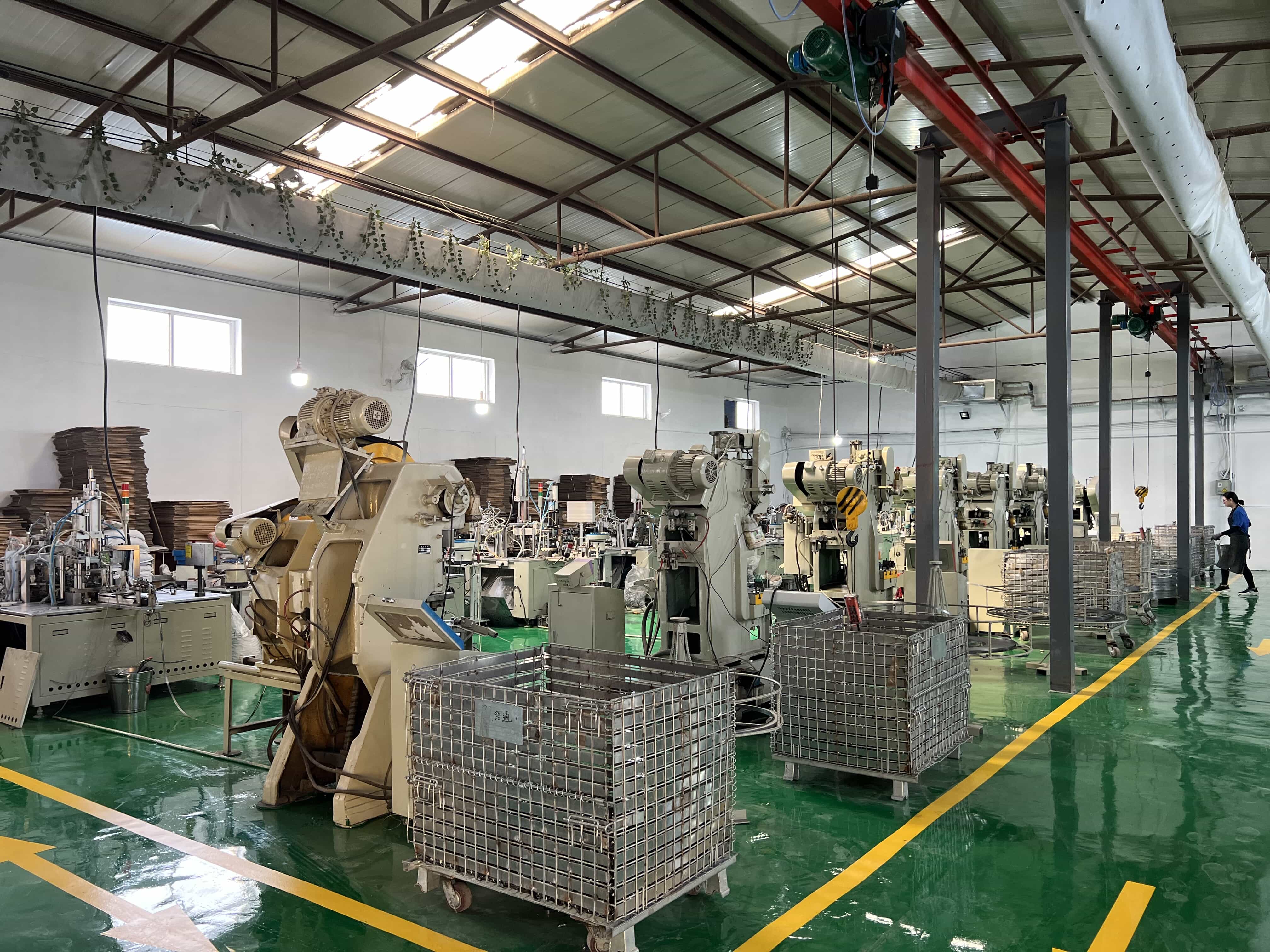

Como una fábrica que produce más de 8 millones de abrazaderas por mes , con capacidades OEM y ODM, hemos visto de primera mano cómo la elección correcta de las abrazaderas de banda V puede afectar todo, desde la durabilidad hasta la velocidad del ensamblaje.
¿Cómo funcionan las abrazaderas de banda V?

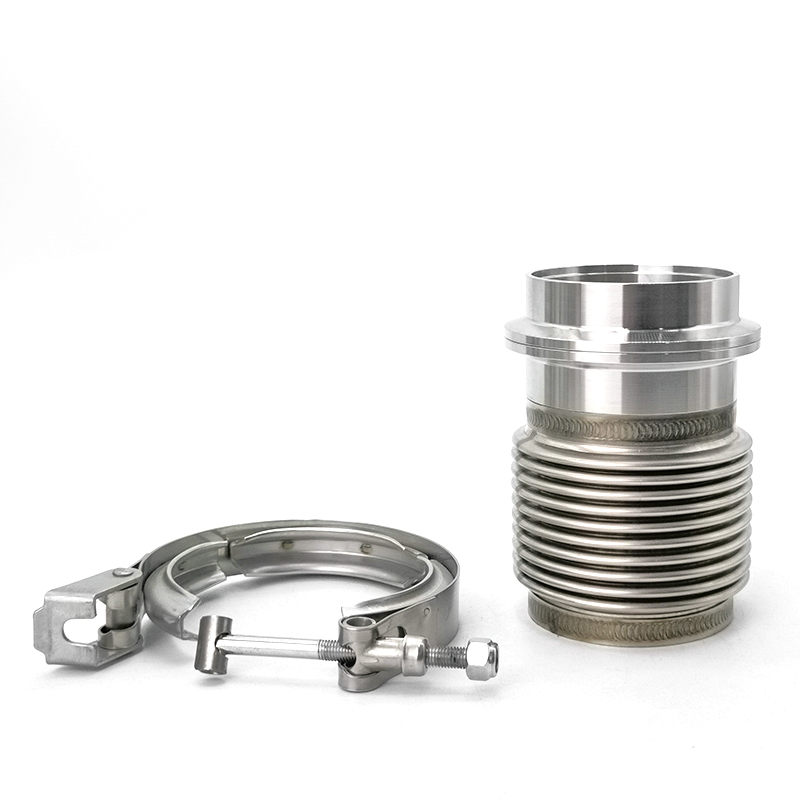

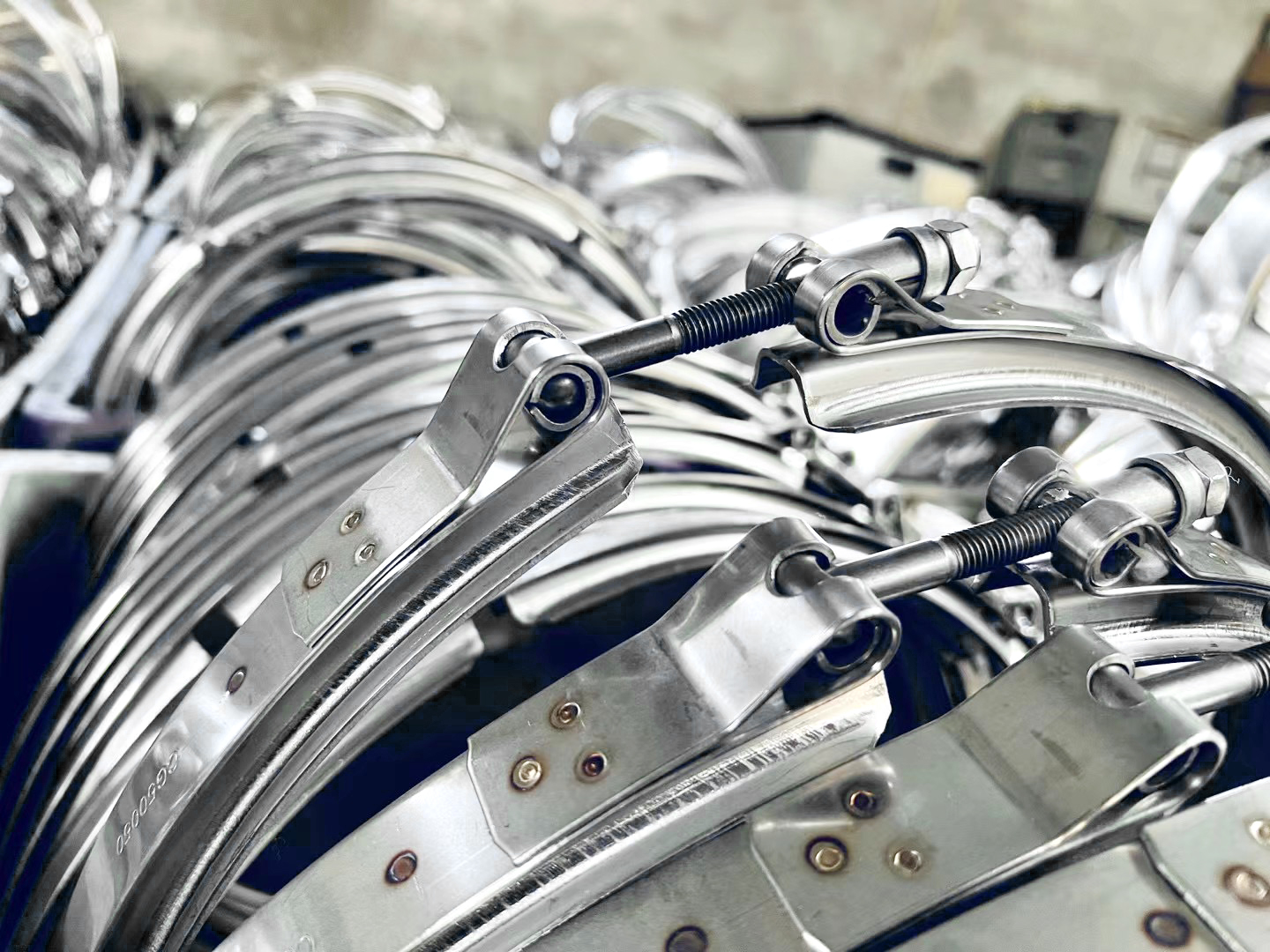

En su núcleo, las abrazaderas de banda V confían en un principio simple pero inteligente. Imagine dos tuberías unidas por bridas masculinas y femeninas especialmente diseñadas . En lugar de atornillarse alrededor del perímetro, una sola abrazadera con una banda en forma de V se envuelve alrededor de la articulación. Cuando se aprieta el perno T , la ranura en forma de V se reúne las bridas, creando una presión radial uniforme.
Piense en ello como sostener dos tazas de café presionó el borde de borde con una banda de goma fuerte. La tensión circular evita que se separen, pero en el caso de las bandas V, la banda de acero puede soportar el calor extremo (hasta 870 ° C con acero inoxidable 304/321) y vibraciones de motores que funcionan a miles de RPM.
Esta es la razón por la cual las abrazaderas de escape de banda V son la solución de referencia para motores turboalimentados, configuraciones de carreras y aplicaciones diesel de servicio pesado.
Cómo medir y seleccionar la pinza de banda V correcta
Una de las preguntas más comunes es: '¿Cómo se mide una abrazadera de banda V?' La respuesta es más simple de lo esperado. Siempre mida el diámetro exterior (OD) de la tubería que la abrazadera asegurará. No mida el grosor de la brida en sí, ya que esto puede conducir a la selección incorrecta.
Por ejemplo, una tubería con un OD de 63 mm (2.5 ') requiere una abrazadera diseñada para ese diámetro, como nuestro modelo VBK-S250-M/F (estilo regular) o VBK-Q250-M/F (liberación rápida). Para aplicaciones más grandes, como camiones pesados o sistemas de escape personalizados, se extienden hasta 152 mm (6 ').
La elección entre el estilo regular y las abrazaderas de banda V rápida depende del escenario de uso. Las abrazaderas regulares son rentables y proporcionan una excelente fuerza de sellado, mientras que las versiones de liberación rápida permiten un desmontaje rápido, valioso para equipos o talleres de automovilismo que realizan modificaciones frecuentes.
Proceso de instalación y par endurecedor
La instalación de una abrazadera de banda V es sencilla, pero la precisión es importante. Primero, alinee con cuidado las bridas masculinas y femeninas. Cualquier desalineación comprometerá el sello. Luego, deslice la abrazadera de la banda V sobre la junta. Apriete el perno T gradualmente y de manera uniforme, asegurando los asientos de la abrazadera completamente en las ranuras de la brida.
En cuanto a lo apretadas que deberían ser las abrazaderas de banda V, la práctica de la industria ofrece pautas claras.
Para un perno M8 , el par debe ser de alrededor de 8–12 n · m.
Para un perno M10 , el rango recomendado es de 15 a 18 n · m.
El exceso de agitación puede deformar la brida o pelar los hilos, mientras que el subyacente puede causar fugas bajo presión.
Para visualizar esto, piense en apretar la tapa en una olla a presión. Si lo deja demasiado suelto, el vapor escapa; Si lo exagera, corre el riesgo de dañar el sello. Golpear el equilibrio correcto es clave.
¿Las abrazaderas de banda V necesitan juntas?
Una idea errónea común es que las abrazaderas de banda V necesitan juntas . En realidad, para la mayoría de las aplicaciones, no lo hacen. Las bridas masculinas y femeninas maquinadas con precisión crean un sello confiable de metal a metal.
Sin embargo, en algunos escenarios extremos, como los sistemas turbo de alto límite o los equipos industriales que manejan gases corrosivos, se puede utilizar una junta secundaria. Estos a menudo están hechos de grafito o materiales metálicos reforzados para mejorar el sellado.
Para los sistemas de escape automotriz estándar, una abrazadera de banda V instalada correctamente es suficiente.
Aplicaciones en sistemas de escape automotrices
Las abrazaderas de banda V se usan ampliamente en campos automotrices e industriales. En los autos de rendimiento, conectan turbocompresores a las bajas, lo que permite un mantenimiento rápido durante las carreras. En los camiones diesel, proporcionan sellado confiable a pesar de las vibraciones del motor y el ciclo térmico.
Más allá de los vehículos, también se encuentran en las líneas de procesamiento de alimentos y las tuberías químicas , donde el desmontaje y el reensamblaje rápido son críticos.
Para los compradores que abastecen directamente de las fábricas, ofrecemos abrazaderas de escape OEM y ODM V de banda Ya sea que necesite tamaños personalizados, marca con el logotipo de su empresa o calificaciones específicas de acero inoxidable, nuestro equipo de ingeniería admite soluciones a medida. V.
Preguntas frecuentes: preguntas comunes sobre abrazaderas de banda V
¿Cómo eliminar una abrazadera de banda V?
Afloje ligeramente el perno T. Si la junta tiene un tamaño de carbono, aplique aceite penetrante y toque suavemente con un mazo de goma. Evite la curva agresiva con herramientas de metal, que pueden dañar la brida.
¿Cómo usar una abrazadera de banda V correctamente?
Siempre asegúrese de que las bridas estén limpias y libres de escombros antes del ensamblaje. Aplique un par incluso al endurecer y volver a verificar después del primer ciclo de calor, ya que la expansión y la contracción del metal pueden aflojar la articulación.
¿Qué materiales están disponibles?
Fabricamos abrazaderas de banda V en acero inoxidable 304, 321 y 409 . Cada grado tiene propiedades únicas:
304 ofrece una fuerte resistencia a la corrosión.
321 maneja temperaturas más altas.
409 es rentable para aplicaciones OEM de gran volumen.
Conclusión y llamado a la acción
Desde la comprensión de cómo funcionan las abrazaderas de banda V hasta la dominación de su instalación y dimensionamiento, está claro que estos componentes son indispensables en la ingeniería de escape moderna. Su combinación de simplicidad, fuerza y adaptabilidad los hace superiores a las soluciones de brida tradicionales.
Si usted es un taller, distribuidor o comprador OEM que busca abrazaderas de alta calidad y personalizables, lo invitamos a explorar nuestras abrazaderas de banda V , aprender más sobre nuestra fábrica o comunicarse con nuestro equipo de ventas para discutir pedidos a granel y proyectos personalizados.
Con nuestra capacidad mensual de 8 millones de piezas , control de calidad robusto y soporte OEM/ODM, estamos comprometidos a ser su socio de confianza en los componentes del sistema de escape.
