La selección de las curvas de acero inoxidable correcta para los sistemas de escape automotriz es fundamental para garantizar la durabilidad, el rendimiento y el cumplimiento de los estándares de la industria. Esta guía lo ayudará a navegar factores clave como propiedades de materiales, condiciones ambientales y requisitos de fabricación para tomar una decisión informada.
Grados de acero inoxidable
Las curvas de acero inoxidable para los sistemas de escape deben soportar altas temperaturas, gases corrosivos y ciclo térmico. Las calificaciones más comunes incluyen:
Aceros inoxidables austeníticos (304, 316, 309):
Grado 304 (acero inoxidable 18/8) ofrece una buena resistencia a la corrosión y asequibilidad, lo que lo hace adecuado para componentes de escape generales.
El grado 316 contiene molibdeno, mejorando la resistencia a los cloruros y los ambientes ácidos (por ejemplo, condiciones de carretera costera o salada).
El grado 309 está diseñado para aplicaciones de alta temperatura (hasta 1.038 ° C), pero pueden requerir recubrimientos para mitidarse en los ciclos térmicos fluctuantes.
Aceros inoxidables ferríticos (409, 441):
El grado 441 se usa ampliamente en los sistemas de escape automotriz debido a su excelente resistencia al calor, soldabilidad y rentabilidad. Resiste la oxidación y el agrietamiento de la corrosión del estrés, lo que lo hace ideal para convertidores catalíticos y silenciadores.
Takeaway clave: para zonas de alta temperatura (por ejemplo, cerca del motor), considere el acero inoxidable 309 o 441. Para entornos corrosivos, priorice 316 o 304. En nuestra fábrica, proporcionamos principalmente las curvas de acero inoxidable SS304 o SS316 y otras opciones de materiales como acero al carbono, acero aluminizado y SS201.
Ángulos de curvatura comunes
Las curvas de acero inoxidable están disponibles en varios ángulos para acomodar las limitaciones espaciales, la dinámica del flujo de aire y los requisitos de diseño del sistema.
Ideal para cambios direccionales graduales en sistemas compactos (por ejemplo, compartimentos de motor apretados).
Reduce la turbulencia y la presión posterior en comparación con los ángulos más nítidos.
Comúnmente utilizado en secciones o conectores de tubería media entre convertidores catalíticos y silenciadores.

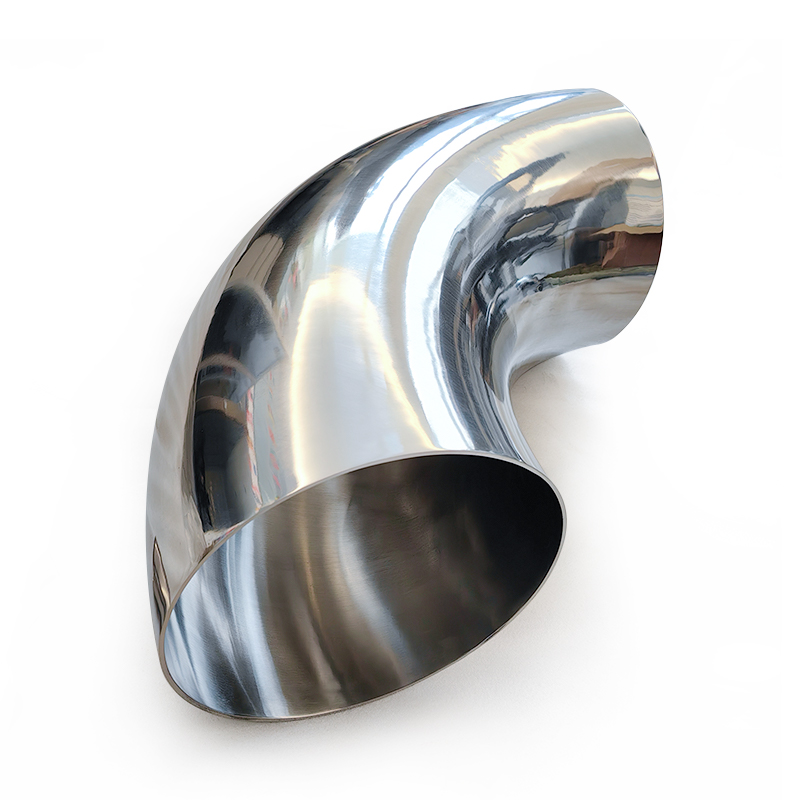

Ampliamente utilizado para cambios direccionales agudos (por ejemplo, que conecta la tubería descendente a la línea de escape principal). Disponible en radio de radio (r = 1.0d) y de larga distancia (r = 1.5D).
Las curvas de radio corta ahorran espacio pero aumentan la resistencia al flujo; Las curvas de radio larga minimizan la caída de presión.
Curva de 180 grados (U-Bend)
Se utiliza en sistemas de recirculación o diseños complejos que requieren inversión de flujo completo.
A menudo emparejado con juntas flexibles para absorber vibraciones y expansión térmica.
Estándares de la industria para curvas de acero inoxidable
Las curvas de acero inoxidable deben adherirse a estándares específicos para garantizar la precisión dimensional, la calidad del material y la compatibilidad con los sistemas automotrices. Los estándares clave incluyen:
GB/T 12459-2005: Especifica los requisitos para los accesorios de tubería de liderazgo de acero sin costura, incluidas las dimensiones de curvas y las tolerancias para las tuberías DN15-DN600. Este estándar se usa ampliamente para curvas sin costuras de 90 ° con un radio de flexión 1.5D.
GB/T 13401-2005: Cubre accesorios de tubería de liderazgo con placa de acero, aplicables para diámetros más grandes (DN150-DN1200). Asegura la uniformidad en el grosor de la pared y el acabado de la superficie.
ASME B16.9: Un estándar internacional para accesorios de soldado de acero de acero forjado fabricado en fábrica, comúnmente adoptado para sistemas automotrices de alta presión.
DIN 2605/JIS B2311: estándares europeos y japoneses que se centran en los ángulos de curvatura (45 °, 90 °, 180 °) y las clasificaciones de presión.
Takeaway clave: siempre verifique que las curvas cumplan con los estándares como ASTM o ISO y coincidan con los rangos de presión y temperatura del sistema de escape.
Evaluar las demandas ambientales y operativas
Fluctuaciones de temperatura:
los sistemas de escape experimentan calentamiento y enfriamiento rápidos. Los aceros austeníticos como 304/316 funcionan bien a fuego estable, pero las temperaturas cíclicas superiores a 980 ° C pueden requerir recubrimientos (p. Ej., MgO/zro₂) para evitar la oxidación y las grietas.
Resistencia a la corrosión:
en las regiones costeras o de alta humedad, las picaduras inducidas por cloruro pueden degradar las curvas. El contenido de molibdeno de grado 316 o los aceros inoxidables dúplex (por ejemplo, 2205) ofrecen resistencia superior.
Exposición química:
los gases de escape contienen compuestos de azufre y ácidos. Se recomiendan grados ferríticos como 441 y grados austeníticos con recubrimientos protectores.
Priorizar los requisitos de fabricación y fabricación
Formabilidad:
los aceros austeníticos (304/316) son más fáciles de doblar y soldar, reduciendo los costos de producción. Los aceros ferríticos (441) requieren un control preciso para evitar la fragilidad durante la formación.
Acabado superficial:
hay diferentes opciones para que elija, reflejen, pulido mate, pulido, cepillado, voladura de arena, encurtidos ácidos, etc., tanto internos como externos. Depender de los requisitos de los clientes.
Compatibilidad de soldadura:
evite las curvas de acero galvanizado debido a los humos tóxicos y la corrosión posterior a la solilla. Las calificaciones de acero inoxidable como 441 y 304 permiten soldaduras más seguras y confiables.
Costo vs. saldo de rendimiento
Opciones amigables con el presupuesto:
Grado 409 (ferrítico) es económico para los componentes no críticos, pero carece de la longevidad de 441 o 304.
Inversión a largo plazo:
los aceros de mayor grado (316, 441) reducen los costos de mantenimiento en entornos duros. Por ejemplo, la resistencia de 441 a la fatiga térmica extiende la vida útil del sistema de escape.
Conclusión
La elección de las curvas de acero inoxidable para los sistemas de escape de automóviles exige la alineación con estándares (GB/T, ASME, ISO, etc.), material, requisitos de radio de flexión (1.5D vs. 1.0d) y rigor de fabricación. Así como el ángulo de curva derecho, ya sea 45 °, 90 ° o 180 °, depende del diseño espacial, las condiciones térmicas y los objetivos de rendimiento de su sistema de escape.
Optimice su sistema de escape hoy: contáctenos para obtener curvas de acero inoxidable premium diseñadas para obtener durabilidad y eficiencia!
