Introducción
¿Alguna vez te has preguntado cómo los sistemas industriales manejan las fluctuaciones constantes de temperatura sin fallar? Las juntas de expansión metálicas son los héroes anónimos, ya que absorben la expansión térmica, las vibraciones y la tensión mecánica para evitar daños costosos.
En este artículo, exploraremos la importancia de las juntas de expansión metálicas en los sistemas de tuberías industriales. Aprenderá cómo mantienen la integridad del sistema, mejoran la confiabilidad y extienden la vida útil de los equipos vitales. También analizaremos sus aplicaciones y beneficios en diversas industrias, ayudándole a comprender por qué son esenciales para los sistemas industriales modernos.
Comprensión de las juntas de expansión metálicas: función, importancia y beneficios
Descripción general
Las juntas de expansión metálicas, a menudo denominadas compensadores, sirven como conectores flexibles utilizados en diversas industrias. Se adaptan a tensiones y movimientos causados por fluctuaciones de temperatura, vibraciones y cambios en la carga mecánica. Su capacidad para manejar movimientos axiales, laterales y angulares hace que estas juntas sean indispensables para mantener la integridad de los sistemas de tuberías. Sin ellos, las desalineaciones del sistema y el estrés mecánico podrían provocar fallas. Los conectores flexibles como estos son esenciales en industrias donde incluso errores menores de alineación pueden provocar resultados catastróficos.
Importancia
En muchos sistemas industriales, las juntas de expansión metálicas desempeñan un papel crucial en la prevención de daños causados por la expansión térmica. Esto es particularmente importante en entornos que experimentan fluctuaciones de temperatura extremas y frecuentes. A medida que las tuberías se expanden y contraen con los cambios de temperatura, las juntas absorben estos movimientos, salvaguardando la integridad de todo el sistema. No sólo protegen el sistema del estrés térmico, sino que también reducen la tensión sobre otros componentes, evitando el desgaste prematuro y extendiendo la vida operativa del equipo. Por lo tanto, estas juntas son fundamentales para garantizar tanto la seguridad como la eficiencia de las operaciones industriales.
Beneficios clave
El uso de compensadores metálicos ofrece varias ventajas importantes:
Confiabilidad mejorada del sistema : al absorber tensiones térmicas y mecánicas, estas juntas protegen equipos vitales y garantizan un funcionamiento continuo sin fallas inesperadas.
Eficiencia de costos : La capacidad de extender la vida útil de las tuberías y reducir los costos de mantenimiento es uno de los principales beneficios. Las juntas de dilatación metálicas evitan daños inducidos por tensiones que, de otro modo, podrían provocar costosas reparaciones o reemplazos.
Flexibilidad : estos conectores se adaptan a los distintos movimientos dentro del sistema, lo que garantiza un funcionamiento fluido incluso en condiciones difíciles.
Comprensión de la función y el diseño de las juntas de expansión metálicas
Definición y función principal
Una junta de expansión de metal está diseñada específicamente para absorber fuerzas causadas por expansión térmica, vibraciones y cambios mecánicos. Cuando las tuberías o conductos experimentan cambios de temperatura, se expanden y contraen. La junta de dilatación metálica se adapta a estos movimientos, evitando que la tensión se transfiera al resto del sistema. Esta función es fundamental en aplicaciones donde las variaciones de temperatura son comunes, como en plantas de energía o instalaciones de procesamiento químico.
Estas juntas están construidas con metales duraderos como el acero inoxidable, que proporciona una flexibilidad duradera incluso bajo altas temperaturas y presiones. Los fuelles, el elemento flexible de la articulación, están diseñados para comprimirse o extenderse según sea necesario, absorbiendo los movimientos axiales (longitudinalmente), laterales (laterales) y angulares (rotacionales) que ocurren dentro del sistema.

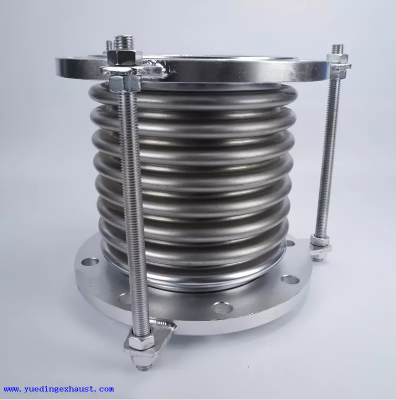

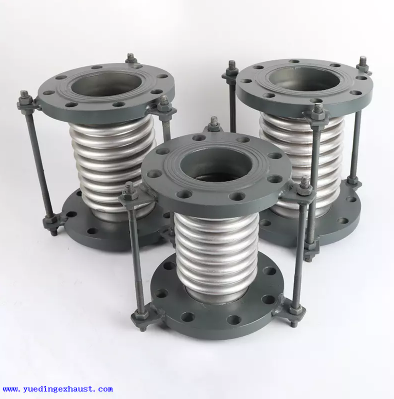

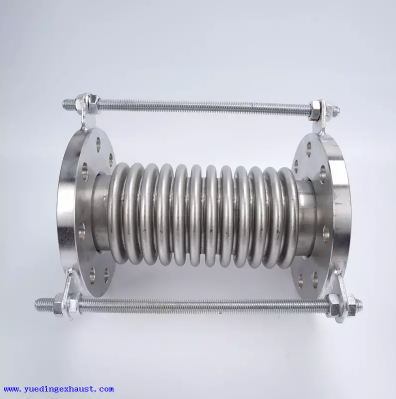

Componentes y construcción
Las juntas de dilatación metálicas constan de varios componentes esenciales:
Fuelles : El componente central flexible, hecho de metal de alta resistencia, está diseñado para comprimirse y expandirse a medida que el sistema sufre cambios térmicos.
Tirantes y bridas : Estos componentes brindan soporte a los fuelles, manteniendo la estabilidad y al mismo tiempo permitiendo el movimiento necesario bajo presión.
Conectores : Fijan la junta al sistema, asegurando que permanezca sujeta y permitiendo el movimiento requerido.
Materiales como el acero inoxidable y el Inconel se seleccionan por su resistencia a la corrosión, la alta presión y las temperaturas extremas, lo que garantiza que las juntas de expansión metálicas funcionen eficazmente incluso en entornos hostiles. Estos materiales garantizan que las juntas funcionarán de forma fiable, ya sea que estén expuestas a agentes químicos, calor extremo o fluctuaciones de presión.
Tipos de movimientos acomodados
Las juntas de dilatación metálicas están diseñadas para soportar tres tipos principales de movimiento:
Movimiento axial : Implica expansión o contracción longitudinal a lo largo del eje de la tubería. Es el tipo de movimiento más común observado en los sistemas térmicos.
Movimiento lateral : el desplazamiento de lado a lado a menudo ocurre cuando fuerzas o cambios externos hacen que las tuberías se muevan horizontalmente.
Movimiento angular : Este movimiento ocurre cuando las tuberías giran o se doblan en diferentes planos, lo cual es común en sistemas sometidos a fuerzas de rotación.
Cada tipo de movimiento tiene un propósito distinto al mantener la estabilidad del sistema. La flexibilidad de las juntas de dilatación metálicas les permite adaptarse a diversas combinaciones de estos movimientos, lo que las hace ideales para una amplia gama de aplicaciones industriales.
| Tipo de movimiento | Descripción | Caso de uso común Papel |
| Movimiento axial | Expansión o contracción longitudinal a lo largo del eje de la tubería. | Dilatación térmica en tuberías de vapor. |
| Movimiento lateral | Desplazamiento de lado a lado del sistema, generalmente debido a fuerzas externas. | Desplazamiento de tuberías o fuerzas externas que actúan sobre los sistemas. |
| movimiento angular | Rotación o flexión de tuberías, generalmente causada por fuerzas de rotación o cambios de posición. | Conductos de aeronaves y sistemas de alta vibración. |
Diferentes tipos de juntas de dilatación metálicas y sus usos
Juntas de expansión de fuelle simple
La junta de expansión de fuelle simple es la forma más simple y consta de un fuelle flexible. Este tipo se utiliza principalmente en sistemas donde sólo se espera movimiento axial (longitudinal). Por ejemplo, las tuberías de vapor o los sistemas de fluidos de alta temperatura suelen utilizar juntas de expansión de fuelle único para adaptarse a la expansión térmica. Estas juntas son eficientes para manejar movimientos lineales sencillos, aunque están limitadas a aplicaciones específicas.
Juntas de expansión universales
Estas articulaciones combinan capacidades de movimiento axial, lateral y angular, lo que las hace ideales para entornos dinámicos donde es probable que ocurran múltiples tipos de movimiento. Estas juntas se encuentran comúnmente en sistemas industriales, como plantas petroquímicas y centrales eléctricas, donde las tuberías experimentan patrones de movimiento complejos. Su capacidad para absorber múltiples movimientos simultáneamente los hace indispensables en estas industrias.
Juntas de expansión de cardán
Las juntas de expansión Gimbal están diseñadas específicamente para manejar movimientos angulares en múltiples direcciones. Estas juntas se utilizan a menudo en sistemas que experimentan movimientos complejos y multidireccionales, como en conductos de aeronaves o entornos de alta vibración. El mecanismo de cardán permite el movimiento en múltiples planos, lo que garantiza que estas articulaciones brinden la flexibilidad necesaria en aplicaciones de alto estrés donde otras articulaciones pueden no funcionar adecuadamente.
Industrias clave donde las juntas de expansión metálicas son fundamentales
Plantas de energía
En las centrales eléctricas, las juntas de expansión metálicas son fundamentales para gestionar la expansión térmica en tuberías de vapor de alta presión. A medida que el vapor pasa por turbinas o calderas, las variaciones de temperatura hacen que las tuberías se expandan y contraigan. Las juntas de expansión metálicas absorben estos movimientos, evitando fallas en las tuberías y manteniendo la eficiencia del sistema. Se utilizan comúnmente en turbinas, generadores de vapor con recuperación de calor (HRSG) y sistemas de escape, donde los ciclos térmicos elevados son comunes.
Petróleo y gas
La industria del petróleo y el gas depende en gran medida de las juntas de expansión metálicas para manejar las fluctuaciones de presión en tuberías que están sujetas a variaciones extremas de temperatura. Estas juntas absorben los movimientos mecánicos resultantes de las operaciones de bombeo, evitando roturas o fugas de tuberías en sistemas críticos. Los oleoductos, particularmente los utilizados en la perforación marina, son altamente susceptibles tanto a la expansión térmica como a la tensión mecánica debido a las condiciones cambiantes del terreno y las fluctuaciones de las presiones de los fluidos.
Para obtener más información sobre cómo funcionan estas soluciones en entornos industriales hostiles, explore este estudio de caso especializado sobre fuelles de juntas de expansión utilizados en sitios mineros.
Instalaciones de procesamiento químico y petroquímicas
En las plantas químicas, las juntas de dilatación metálicas desempeñan un papel esencial para garantizar la seguridad del sistema en entornos corrosivos. Estas juntas ayudan a absorber los movimientos causados por los cambios de temperatura, protegiendo tuberías y otros componentes en sistemas que transportan productos químicos peligrosos. Se utilizan comúnmente en reactores, intercambiadores de calor y depuradores, donde los productos químicos agresivos y las altas temperaturas plantean riesgos importantes para la integridad del sistema.
| industrial | de las juntas de expansión metálicas |
| Plantas de energía | Gestionar la expansión térmica en tuberías de vapor, asegurando la eficiencia del sistema y previniendo fallas en las tuberías. |
| Petróleo y gas | Absorbe las fluctuaciones de presión y movimientos mecánicos en tuberías para evitar roturas y fugas. |
| Procesamiento químico | Proteja las tuberías en ambientes corrosivos absorbiendo los cambios térmicos y previniendo averías del sistema. |
Los beneficios clave del uso de juntas de expansión metálicas en sistemas industriales
Durabilidad mejorada
Las juntas de expansión metálicas están diseñadas para brindar un rendimiento duradero en entornos industriales hostiles. Elaborados con materiales de alta calidad como el acero inoxidable, ofrecen una resistencia excepcional a la corrosión, las temperaturas extremas y el desgaste mecánico. Esta durabilidad garantiza que los sistemas de tuberías permanezcan operativos durante largos períodos sin necesidad de reparaciones o reemplazos frecuentes. Cuando se instalan y mantienen adecuadamente, las juntas de expansión metálicas pueden extender la vida útil de un sistema completo por décadas, reduciendo los costos operativos generales. Además, su capacidad para resistir el estrés ambiental minimiza el riesgo de fallas, lo que genera menos tiempos de inactividad y menos interrupciones en la producción.
Flexibilidad en el diseño del sistema
Una de las ventajas más importantes de las juntas de dilatación metálicas es su flexibilidad inherente, que les permite adaptarse a una amplia variedad de movimientos. Estos movimientos incluyen cambios axiales, laterales y angulares, todos los cuales ocurren debido a la expansión térmica, la vibración y las fuerzas mecánicas dentro de un sistema. La capacidad de absorber dichos movimientos sin comprometer la integridad del sistema de tuberías es esencial en industrias donde la alineación precisa y el funcionamiento continuo son fundamentales. Esta flexibilidad permite a los ingenieros diseñar sistemas más complejos y dinámicos, como en plantas de energía, procesamiento químico o industrias aeroespaciales. La versatilidad de las juntas de expansión metálicas significa que se pueden utilizar en todo, desde simples sistemas de calefacción residencial hasta complejas aplicaciones industriales, lo que garantiza un funcionamiento fluido incluso en las condiciones más exigentes.
Rentabilidad
Al reducir significativamente los requisitos de mantenimiento y extender la vida operativa de las tuberías, las juntas de expansión metálicas brindan ahorros sustanciales de costos con el tiempo. Minimizan la necesidad de reparaciones frecuentes causadas por daños inducidos por el estrés, que pueden resultar costosas y perjudiciales. Estas juntas también ayudan a prevenir fallas prematuras de otros componentes del sistema, como válvulas, bombas y compresores, al mitigar los efectos de la expansión térmica y las vibraciones. Como resultado, las empresas se benefician de menores costos de reparación y reemplazo, así como de un menor tiempo de inactividad para el mantenimiento del sistema. La durabilidad y flexibilidad a largo plazo de las juntas de expansión metálicas las convierten en una solución altamente rentable para las industrias que buscan mejorar sus resultados manteniendo operaciones confiables y eficientes.
| Descripción | de beneficios clave |
| Confiabilidad mejorada del sistema | Absorbe tensiones térmicas y mecánicas, asegurando el funcionamiento del sistema sin fallas inesperadas. |
| Rentabilidad | Alarga la vida útil de las tuberías y reduce los costes de mantenimiento evitando daños que den lugar a reparaciones. |
| Flexibilidad | Se adapta a los diferentes movimientos dentro de los sistemas, lo que garantiza un funcionamiento fluido en condiciones difíciles. |
Prácticas adecuadas de instalación y mantenimiento para juntas de expansión metálicas
Consejos de instalación
La instalación adecuada es crucial para el rendimiento de las juntas de expansión metálicas. Una mala alineación o un anclaje inadecuado pueden provocar un fallo prematuro. Asegurarse de que las juntas de dilatación estén instaladas correctamente, con los márgenes de movimiento adecuados y alineadas con las especificaciones del sistema, es vital para maximizar su vida útil. La capacitación regular del personal de instalación garantiza que las juntas funcionarán de manera efectiva y continuarán funcionando como se espera.
Inspección y mantenimiento regulares
Las inspecciones de rutina son vitales para garantizar la eficacia continua de las juntas de expansión metálicas. Busque signos de desgaste, grietas o fugas, especialmente en áreas de alto estrés como tuberías de vapor o sistemas de escape. Los programas de mantenimiento regulares deben alinearse con los ciclos de operación del sistema para garantizar que las juntas funcionen de manera óptima durante toda su vida útil.
Medidas preventivas para la longevidad
Para prolongar la vida útil de las juntas de expansión metálicas, evite la sobreextensión o la sobrecompresión, ya que esto puede provocar fallas prematuras. Las cubiertas protectoras pueden ayudar a prevenir daños causados por contaminantes externos, prolongando aún más la vida útil de la junta. Además, se deben realizar inspecciones periódicas para garantizar que se detecte corrosión o desgaste antes de que cause daños importantes.
Conclusión
Las juntas de expansión metálicas son esenciales para la confiabilidad y longevidad de los sistemas de tuberías industriales. Gestionan eficazmente la expansión térmica, las vibraciones y los movimientos mecánicos, evitando daños a los equipos y reduciendo los costos de mantenimiento. A medida que las industrias crezcan y los sistemas se vuelvan más complejos, la demanda de componentes flexibles y duraderos como estos seguirá aumentando.
Las juntas de expansión metálicas mejoran la confiabilidad del sistema, extienden la vida útil del equipo y reducen los costos al prevenir fallas en los sistemas de tuberías. Son cruciales para garantizar operaciones seguras y eficientes en diversas aplicaciones industriales. A medida que evolucionen las operaciones industriales, el papel de las juntas de expansión metálicas seguirá siendo importante. Con avances en materiales y diseño, seguirán satisfaciendo las crecientes demandas de las industrias modernas.
YDCT ofrece juntas de expansión metálicas de alta calidad que brindan durabilidad y confiabilidad para sistemas de tuberías críticos. Sus productos innovadores garantizan un rendimiento y un valor mejorados, ayudando a las industrias a operar sin problemas y de manera eficiente.
Preguntas frecuentes
P: ¿Qué es una junta de dilatación de metal?
R: Una junta de expansión de metal es un conector flexible que se utiliza en sistemas de tuberías para absorber la expansión térmica, las vibraciones y los movimientos mecánicos, evitando daños al equipo.
P: ¿Cómo funciona una junta de expansión metálica?
R: Las juntas de expansión metálicas absorben movimientos axiales, laterales y angulares en las tuberías, lo que reduce la tensión y mantiene la integridad del sistema, especialmente en entornos de alta presión.
P: ¿Por qué son importantes las juntas de expansión metálicas para los sistemas industriales?
R: Las juntas de expansión metálicas previenen daños causados por estrés térmico y movimientos mecánicos, lo que garantiza la confiabilidad del sistema y reduce los costos de mantenimiento en industrias como plantas de energía y procesamiento químico.
P: ¿Cuáles son las ventajas de utilizar una junta de dilatación metálica?
R: Las juntas de expansión metálicas extienden la vida útil del equipo, mejoran la eficiencia del sistema y reducen los costos de mantenimiento al absorber movimientos que de otro modo dañarían las tuberías o los equipos conectados.
P: ¿Cómo ayudan las juntas de expansión metálicas a prevenir fallas en los sistemas de tuberías?
R: Al absorber la expansión térmica y las tensiones mecánicas, las juntas de expansión metálicas previenen daños en las tuberías, lo que reduce el riesgo de fallas costosas y extiende la vida útil de todo el sistema.
