Los sistemas de escape automotriz a menudo se subestiman en su complejidad. Para aquellos fuera de los campos de ingeniería o adquisición, pueden parecer solo una serie de tubos y abrazaderas debajo de un vehículo. Sin embargo, debajo de esa simplicidad se encuentra un conjunto de componentes altamente integrado, cada uno desempeña un papel vital en la forma en que un vehículo maneja sus emisiones, sonido y estabilidad mecánica. Para los fabricantes, distribuidores y compradores técnicos, comprender estos componentes no se trata solo de la funcionalidad, sino de la compatibilidad a largo plazo, la durabilidad y las expectativas del mercado.
La estructura detrás del sistema
En su núcleo, un sistema de escape sirve para canalizar los gases desde la cámara de combustión hasta el tubo de escape del vehículo, reduciendo las emisiones, amortiguando el ruido y minimizando el riesgo de exposición dañina a los humos. Pero este proceso es todo menos sencillo. Requiere una consideración cuidadosa de la dinámica de flujo, las fluctuaciones de temperatura, el estrés mecánico y la resistencia a la corrosión.
Tuberías flexibles: diseñado para el movimiento y la resistencia

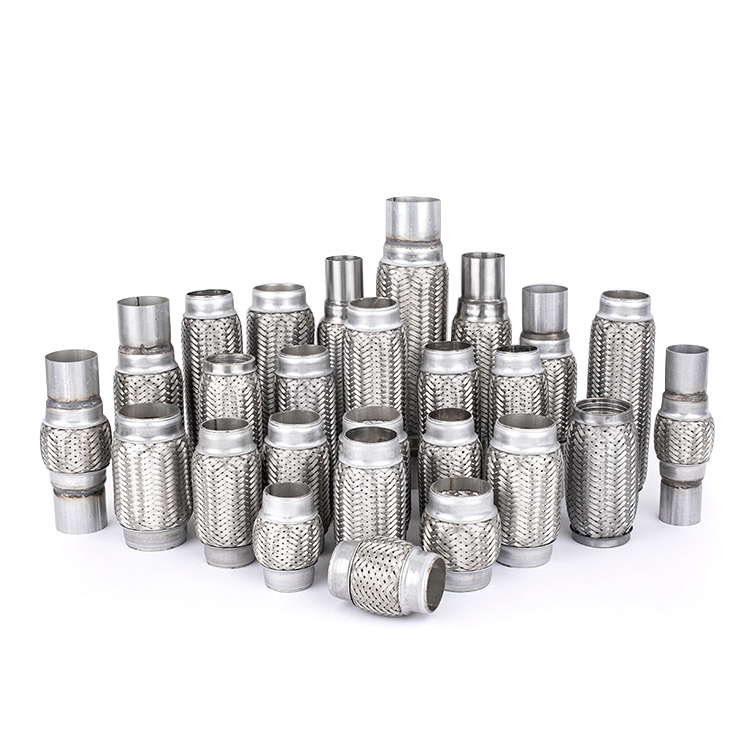

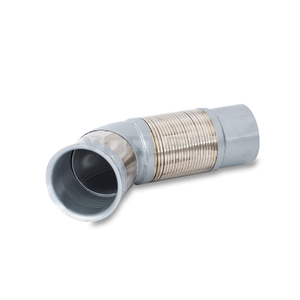

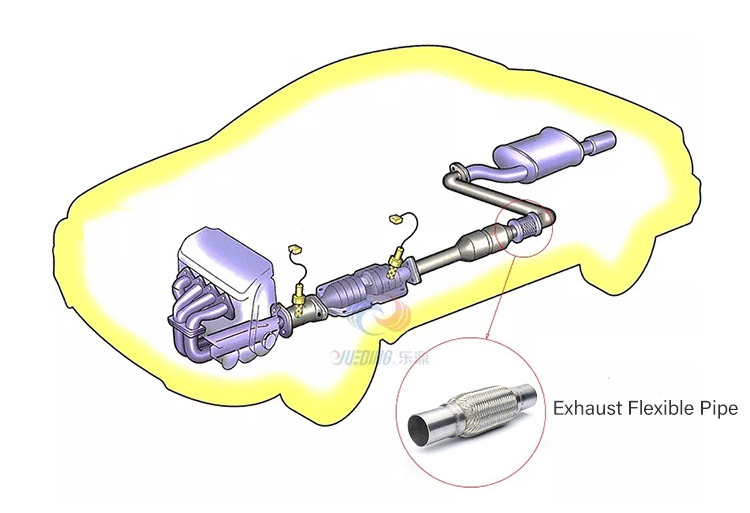

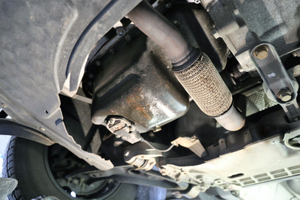

Las tuberías de escape flexibles , a menudo instaladas entre el colector y el convertidor catalítico, están diseñados para absorber la vibración y la expansión térmica. Reducen el estrés en las piezas rígidas y ayudan a prevenir la fatiga prematura. Los diseños más comunes usan acero inoxidable entrelazado o trenzado, ofreciendo resistencia tanto al calor como a la distorsión física.
Algunas plataformas de vehículos exigen tubos flexibles de una sola capa, mientras que otras requieren estructuras de varias capas para manejar cargas de torque más altas. Ajustar la configuración correcta significa considerar el tipo de motor, el uso del vehículo e incluso las condiciones de la carretera típicas en el mercado objetivo. Una camioneta de entrega que opera en el norte de Europa establecerá demandas muy diferentes en su tubería flexible que un camión de larga distancia que se extiende por el terreno del Medio Oriente.
CLAMPS: Pantalladores tranquilos de estabilidad

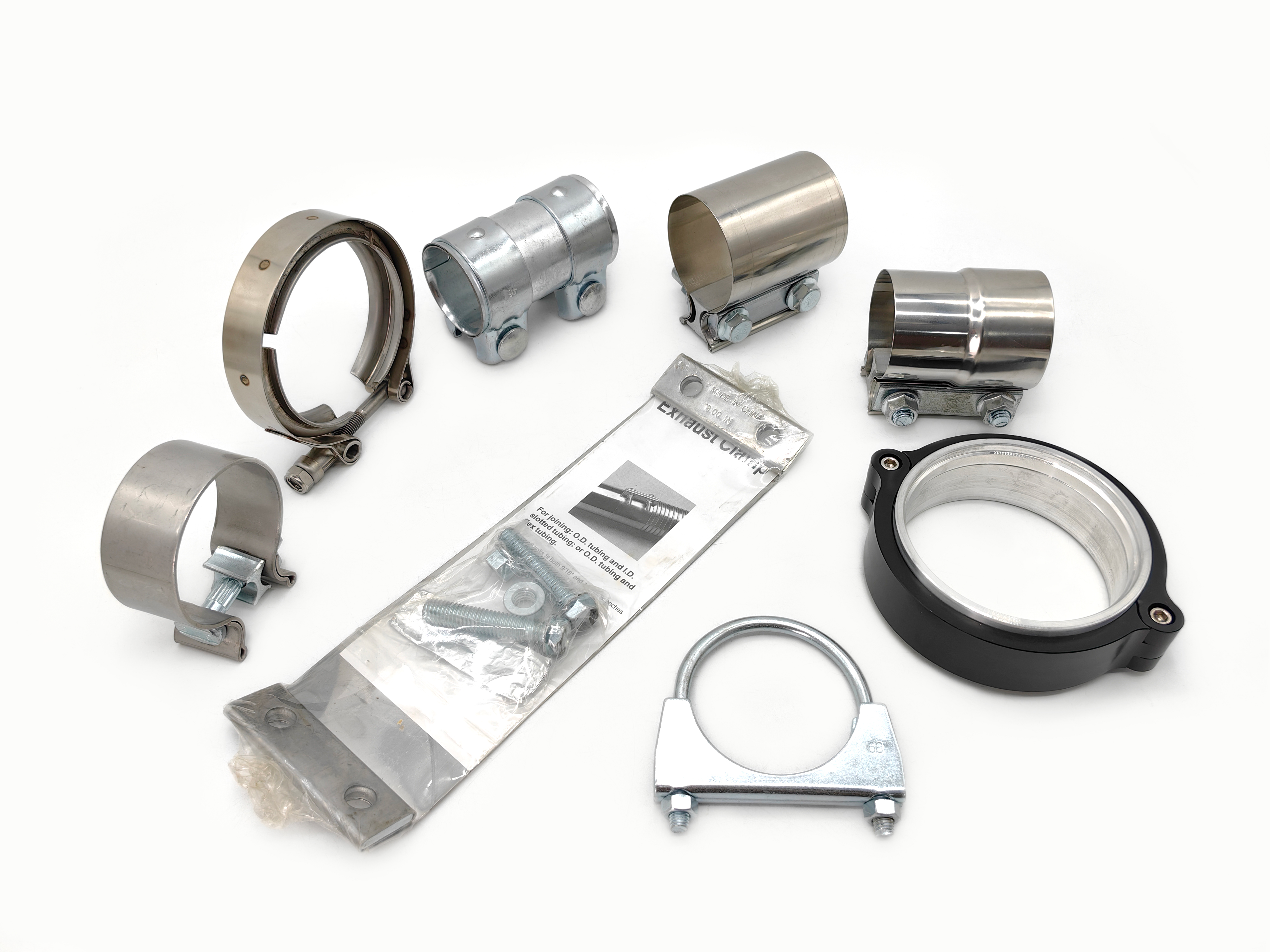

Entre los héroes no reconocidos del sistema de escape se encuentran las abrazaderas. Las abrazaderas de la banda U, el perno T y la banda V se utilizan para asegurar conexiones entre tuberías, silenciadores y otras partes contiguas. Aunque es pequeño, su falla puede conducir a una desalineación, traqueteo o incluso fugas de gas.
La abrazadera ideal debe ofrecer presión de sellado uniforme sin deformar la tubería. La elección del material es importante aquí: el acero recubierto con zinc puede ser suficiente en regiones secas, mientras que se prefiere el acero inoxidable 304 para áreas costeras o húmedas. Para las configuraciones de alto rendimiento, las abrazaderas de banda V maquinadas en precisión permiten el desmontaje repetido sin desgaste.
Secciones de tubos y tuberías: más que solo canales
Las tuberías de escape transportan gases lejos del motor de manera eficiente y segura. Pero más allá de ser conductos huecos, su forma y grosor afectan directamente el rendimiento. Una tubería doblada de mandril mantiene un diámetro interno consistente, reduciendo la presión posterior y mejorando el flujo de gas.
Mientras que algunos mercados se centran en las tuberías de actitud universal, otros, particularmente en proyectos OEM, demandan tamaños de OD/ID personalizados, bridas soldadas o puntos de soporte para que coincidan con la geometría del chasis. Dependiendo del modelo, los materiales van desde acero aluminizado para compilaciones conscientes de costos hasta conjuntos de acero inoxidable completo en aplicaciones de gama alta.

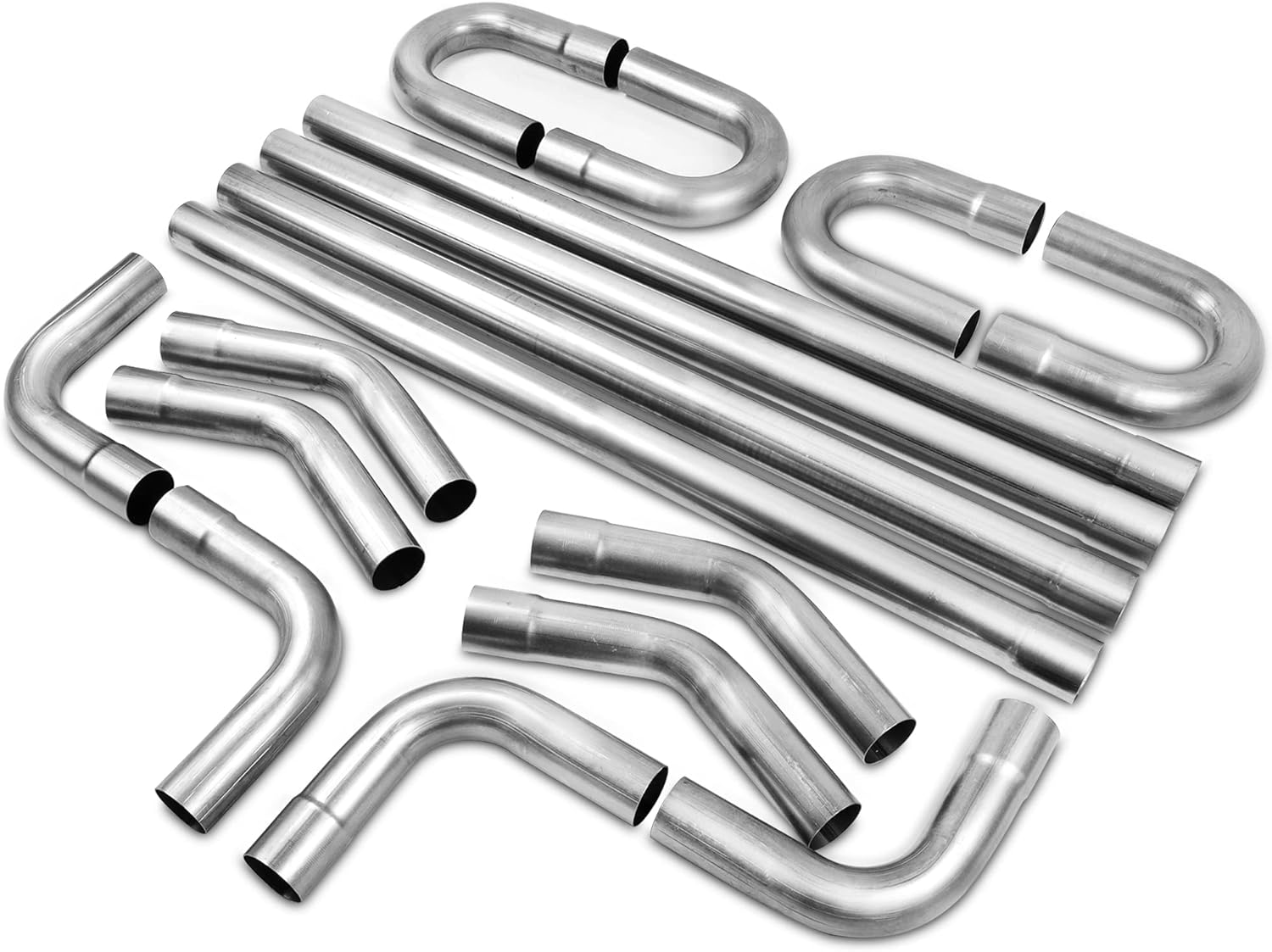

Kit de escape de acero

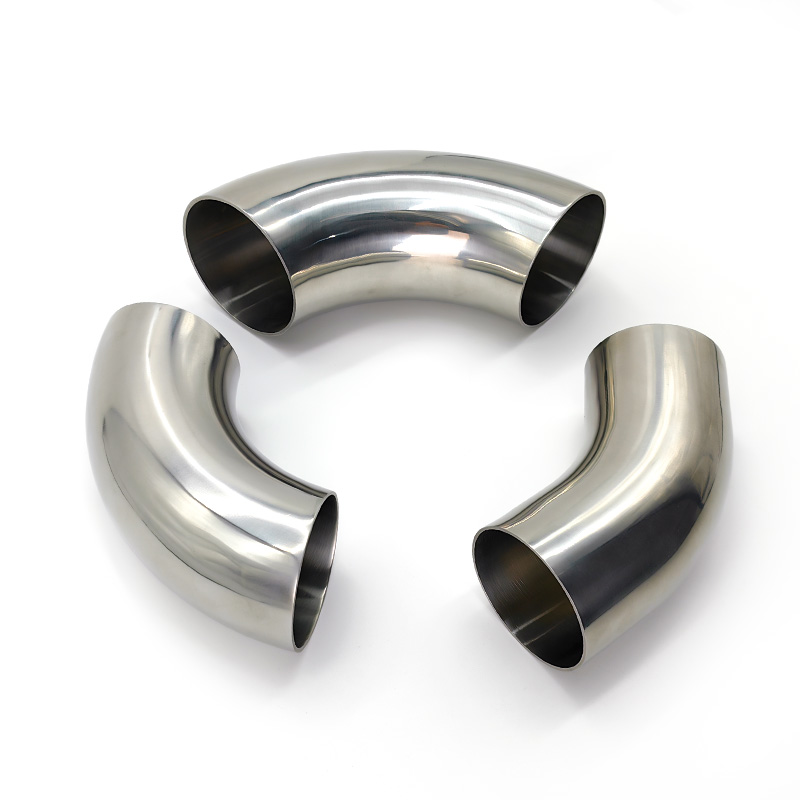

ISO de 90 grados codo

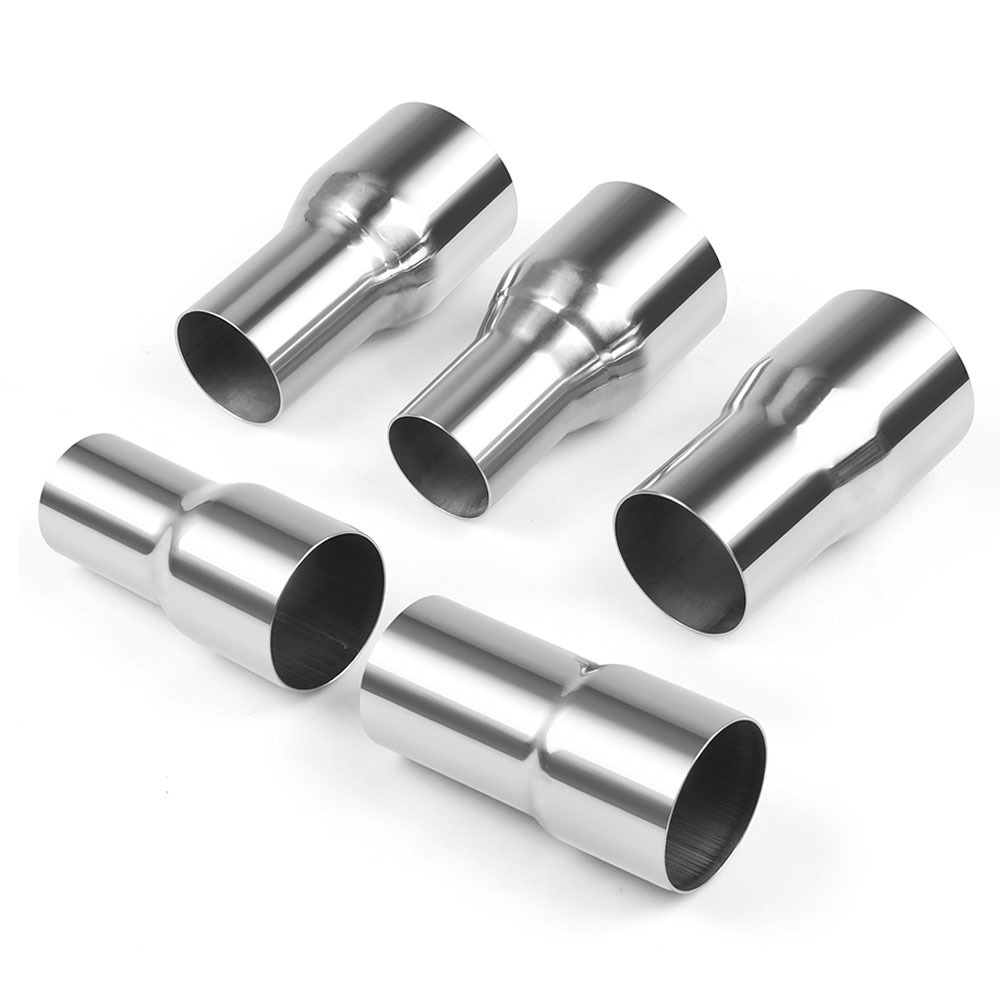

Adaptador de tamaño del tubo de escape

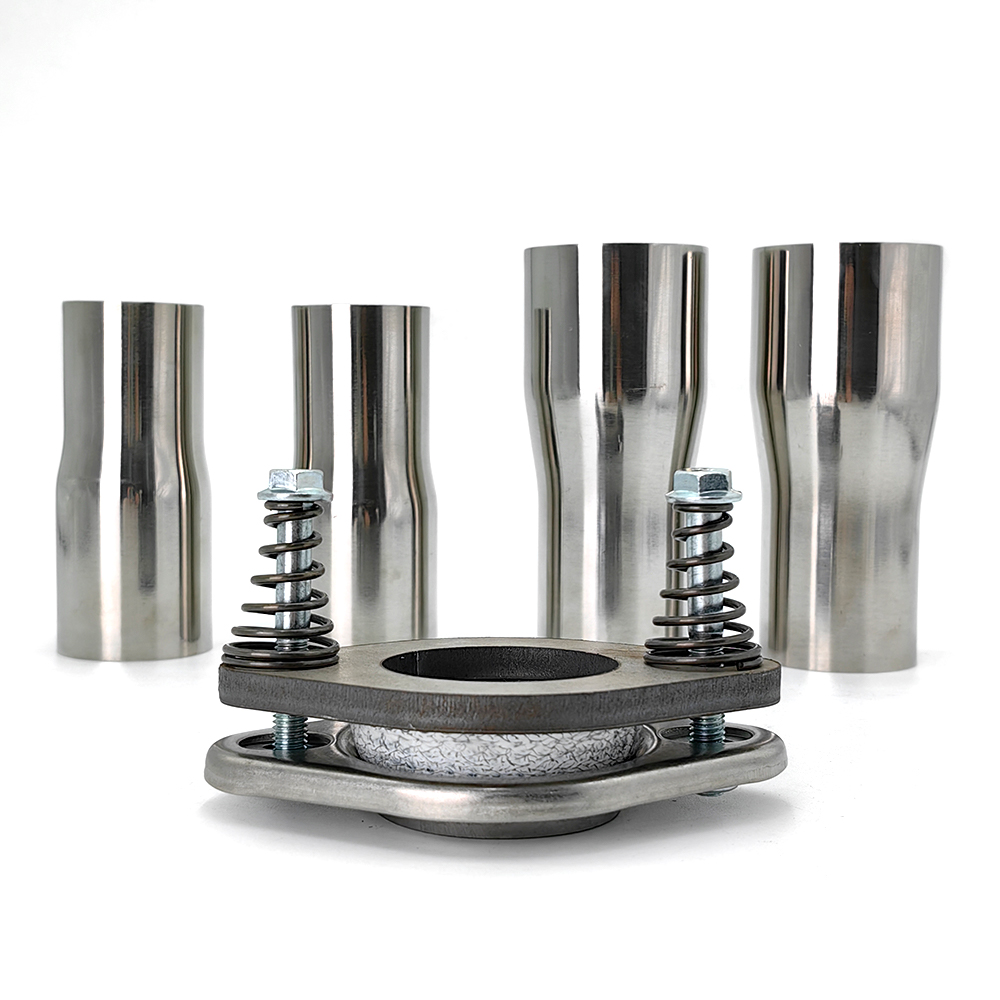

Bridas y adaptadores: hacer que el sistema sea modular
La facilidad de ensamblaje y mantenimiento es un tema recurrente en el servicio automotriz global, especialmente en regiones donde varía el soporte del mercado de accesorios. Las bridas y los adaptadores de tubería permiten que la mecánica intercambie piezas sin cortar ni soldar.
Los tipos de cara plana, borde bisel o unión de deslizamiento satisfacen diferentes necesidades estructurales. Lo que los une es la necesidad de sellado apretado, resistencia a la corrosión y precisión dimensional. Una buena brida hace su trabajo en silencio, pero siempre se siente su ausencia.
Mufflers: no solo sobre el silencio

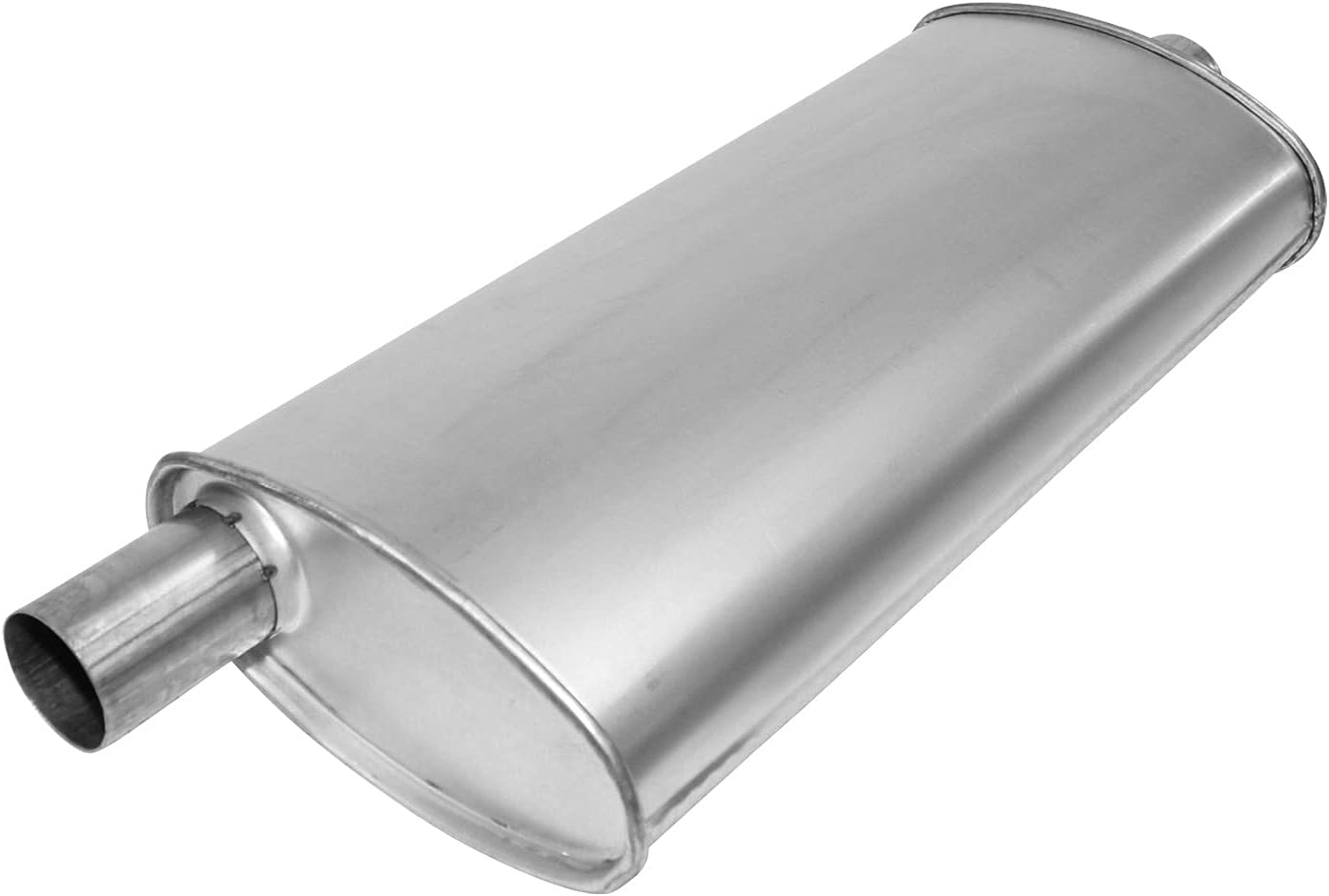

Los silenciadores controlan la salida acústica, pero también afectan la contrapresión de escape y la capacidad de respuesta del motor. Su estructura interna, con núcleo de cámaras, requirentes o perforados, de acuerdo con el tipo de vehículo y las regulaciones de mercado.
En regiones con leyes de ruido o emisiones más estrictas, el diseño del silenciador debe lograr un equilibrio cuidadoso. No es raro que los compradores B2B en América del Sur o Europa soliciten unidades compatibles con los estándares de Euro 5 o 6, al tiempo que acomodan las composiciones locales de combustible o las actualizaciones del mercado de accesorios.
Perchas y soportes de montaje: soporte de la carga
Incluso el mejor sistema de escape falla si no es compatible adecuadamente. Los perchas de goma, los soportes de metal y los aisladores se utilizan para suspender y estabilizar toda la estructura. A menudo se pasan por alto en las consultas en etapa inicial, pero se vuelven críticas de la misión durante la instalación.
El aislamiento de la vibración, la tolerancia al calor y la alineación precisa son tres factores clave en el rendimiento del perchero. Es posible que su fracaso no detenga un vehículo, pero ciertamente acortará la vida de todo lo demás en el sistema.
Componentes relacionados que vale la pena señalar
Más allá de los sospechosos habituales, varias piezas auxiliares merecen atención de los compradores técnicos:
Sensor de oxígeno Bungs y jefes : estos accesorios roscados permiten la integración de los sensores lambda, cruciales para el mapeo de combustible de la ECU y el control de emisiones.
Escudos y envolturas de calor : en vehículos de alto rendimiento o de alta resistencia, el manejo del calor radiante protege el cableado cercano, las líneas fluidas y la carrocería.
Recortes de escape y válvulas : a menudo se usan en aplicaciones deportivas o modificadas, estos permiten a los conductores ajustar activamente el flujo o el sonido.
La decisión de incluir u omitir estos componentes a menudo depende de las leyes de emisiones locales, la clasificación del vehículo y las expectativas del cliente.
Una palabra sobre el suministro, no solo especificaciones
Si bien las especificaciones técnicas son críticas, los compradores B2B también pesan los factores de la cadena de suministro: tiempo de entrega, calidad de envasado, velocidad de respuesta y la capacidad del proveedor para personalizar o soluciones de co-ingeniería.
Un proveedor de componentes de escape capaz no solo envía piezas. Ofrecen sugerencias, se adaptan a los cambios CAD y comprenden cómo se desempeña una parte una vez que sale de la línea de producción. Ser capaz de manejar solicitudes comunes y poco comunes, ya sea una tubería flexible de 3 pulgadas con trenza triple o una abrazadera de bajo perfil para vehículos híbridos, es lo que separa a un proveedor de un compañero.
El sistema de escape puede ser una parte oculta del vehículo, pero para aquellos que construyen, mantienen o mejorando, cada detalle cuenta.
