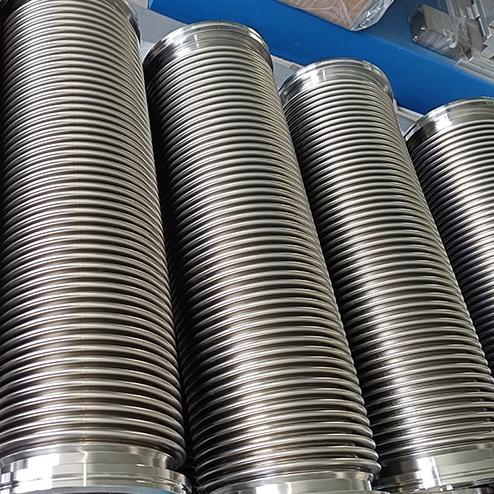

Manguera flexible de acero inoxidable con fuelle de vacío con brida KF

Estado de Disponibilidad:



Las mangueras flexibles de fuelle de vacío con brida KF se utilizan ampliamente en sistemas de tuberías de alto vacío donde se requieren conexiones flexibles y herméticas. Cada manguera está construida con acero inoxidable de pared delgada con corrugaciones anulares o en espiral, lo que proporciona una excelente flexibilidad y absorción de vibraciones. Sirven como un vínculo crucial entre los componentes de la aspiradora, lo que permite una fácil instalación, desmontaje y ajuste del sistema sin herramientas ni pernos. YDCT suministra una gama completa de fuelles de vacío de acero inoxidable según las normas KF, ISO y CF. La manguera con brida KF está diseñada para absorber compensaciones posicionales, reducir la transmisión de vibraciones y manejar movimientos estáticos y dinámicos en condiciones de vacío o gas limpio.
Preguntar

KF真空法兰尺寸表-带LOGO

Nuestras mangueras flexibles KF habituales cubren los tamaños KF10–KF50 y están disponibles en longitudes estándar que van desde 100 mm hasta 2000 mm. Cada manguera viene con:

Bridas KF (acero inoxidable 304/316L) soldadas en ambos extremos.
Tasa de fuga ≤ 5×10⁻⁹ Pa·m³/s, probado con helio.
Vida de flexión de más de 10.000 ciclos, dependiendo de las condiciones de instalación.
Temperatura de funcionamiento: −196°C a +450°C.

Intentamos mantener artículos estándar en stock para una entrega rápida, pero los pedidos de gran volumen o de longitud específica generalmente requieren un tiempo de producción corto.
Dado que los fuelles tienen paredes delgadas, una flexión excesiva o una torsión pueden reducir la vida útil, algo a tener en cuenta durante la instalación.

Como uno de los fabricantes experimentados de fuelles metálicos, hemos pasado años trabajando en cómo hacer que los fuelles de vacío sean más confiables y más fáciles de instalar en diferentes sistemas.

Prestamos atención a los aspectos prácticos, cómo se comporta el material bajo tensión, cómo se mantiene la soldadura en el tiempo y cómo se comporta el sellado cuando el sistema funciona continuamente.

Puedes elegir entre:

Longitudes personalizadas o combinaciones de bridas (KF–KF, KF–ISO, KF–CF)
Opciones de materiales: SS304, SS316L o tubos soldados de pared delgada
Tipo de trenza: Simple, doble o ninguna
Soldadura y tratamiento superficial: recocido al vacío, pulido o pasivado

Cada manguera se puede combinar con abrazaderas KF y anillos de centrado (con junta tórica) a juego para un montaje completo.
Recomendamos pedir la manguera junto con abrazaderas para garantizar la compatibilidad.

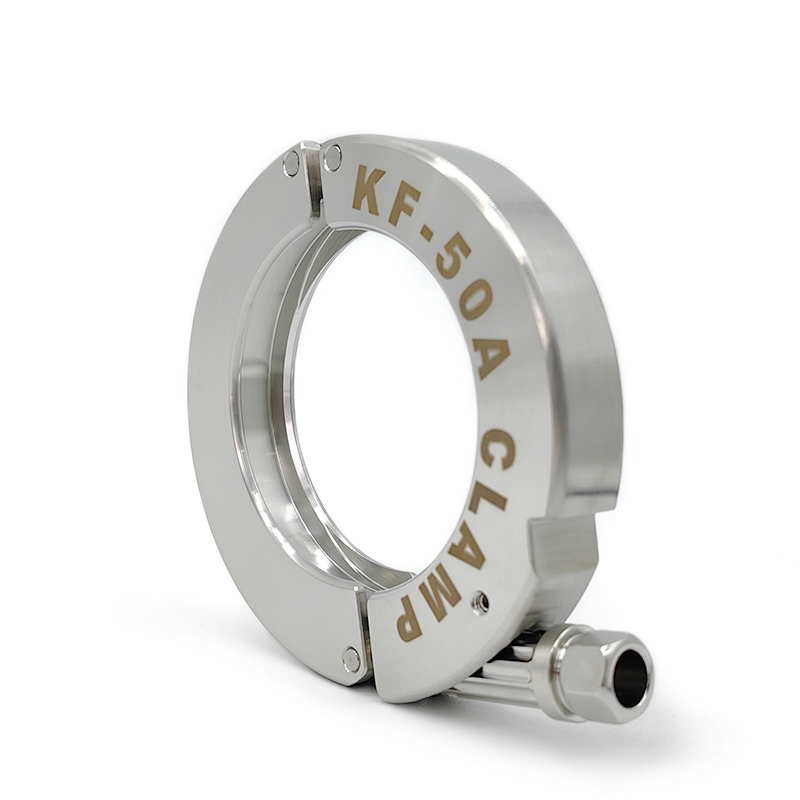

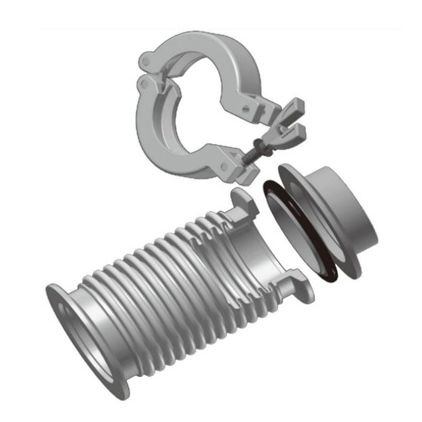

Fuelles de vacío KF y abrazadera KF YDCT KF CLAMP

Descripción	del accesorio	Notas
Abrazadera KF	Abrazadera rápida de aluminio o acero inoxidable	Fácil encendido/apagado, no se requieren herramientas
Anillo de centrado	Acero inoxidable + junta tórica Viton / NBR	Se utiliza entre bridas para un sellado hermético.
Conjunto de bridas	Abrazadera + Anillo + Extremos de manguera	Comúnmente se suministra como un juego

Preguntas frecuentes:

P: ¿Puedo utilizar mis propias abrazaderas KF?
Sí, siempre que cumplan con los estándares dimensionales ISO-KF, encajarán. Simplemente verifique la compatibilidad del material de la junta tórica con su tipo de gas o rango de temperatura.
P: ¿Pueden estas mangueras soportar la presión?
Son principalmente para servicio de vacío, pero pueden soportar una presión positiva limitada dependiendo de la configuración de la trenza y el espesor de la pared.

Verá fuelles flexibles KF en casi todos los campos relacionados con el vacío. Se utilizan para conectar cámaras, bombas y medidores al tiempo que permiten la absorción o el movimiento de vibraciones.

Las industrias comunes incluyen:

Sistemas de deposición de películas delgadas y semiconductores al vacío.
Instrumentos analíticos y equipos de I+D.
Producción de módulos fotovoltaicos y solares.
Líneas de vacío médicas y farmacéuticas.
Instalaciones de pruebas aeroespaciales y de defensa
Óptica de precisión, recubrimiento y hornos de vacío

Aunque la manguera es confiable para la mayoría de las aplicaciones de vacío limpio, no es ideal para gases corrosivos o configuraciones de carga mecánica. Si no está seguro, comuníquese con nosotros; podemos ayudarlo a encontrar el tipo de manguera y la conexión correctos.

Artículo	Tubo corrugado estándar	Tubo corrugado de alto vacío
Espesor	0,28 milímetros	0,2 mm (KF16/KF25) / 0,25 mm (KF40/KF50)
Tipo de corrugación	Irregular	tipo anular
Paso	Irregular	5/6,5/8/9
Proceso de soldadura	Soldador doméstico, soldadura manual, decoloración por oxidación.	Proceso de soldadura al vacío, cordón de soldadura liso
Material	Acero inoxidable	acero inoxidable 304
Diámetro exterior	Irregular	26 / 34 / 53 / 64
Diámetro de la abrazadera	30, 40, 55, 75 milímetros	30, 40, 55, 75 milímetros
Vacío definitivo	≥ 5Pa	1×10⁻⁹ Pa (0,000000001 Pa)
Tasa de fuga	Vacío brusco (irregular)	≤ 5×10⁻¹⁰ Pa·m³/s
Flexibilidad	Relativamente duro, se puede doblar ligeramente	Suave, flexible, extensible, comprimible.
Aplicaciones	Bomba de vacío doméstica, bomba de anillo de agua, generador de vacío, línea de escape de gas	Bombas combinadas, bombas moleculares, bombas de difusión, bombas de refuerzo mecánicas, hornos de vacío

El proceso de fabricación de los fuelles es técnicamente exigente. Se requieren pruebas de fugas de helio para verificar la calidad.
Factores como el proceso de soldadura, el grado del acero inoxidable, el espesor de la pared, el paso de corrugación y la fatiga del metal afectan la estanqueidad y la flexibilidad al vacío. Seleccione el modelo apropiado según los requisitos de su aplicación.

Escape

Como uno de los principales fabricantes de componentes flexibles de escape de China, YDCT se centra en ayudarle a obtener las piezas adecuadas que se ajusten a su proyecto, ya sea para sistemas automotrices o equipos industriales. Producimos una gama completa de tubos flexibles de acero inoxidable, fuelles metálicos, juntas de expansión y abrazaderas de escape, todos diseñados para brindar durabilidad y fácil instalación. Más importante aún, podemos personalizar cada pedido para que se ajuste a sus necesidades, desde el marcado del logotipo OEM y las opciones de materiales hasta la selección de colores y la producción basada en dibujos con MOQ razonable. Díganos qué necesita y nos aseguraremos de que cada pieza llegue lista para funcionar, con la calidad y consistencia que espera.

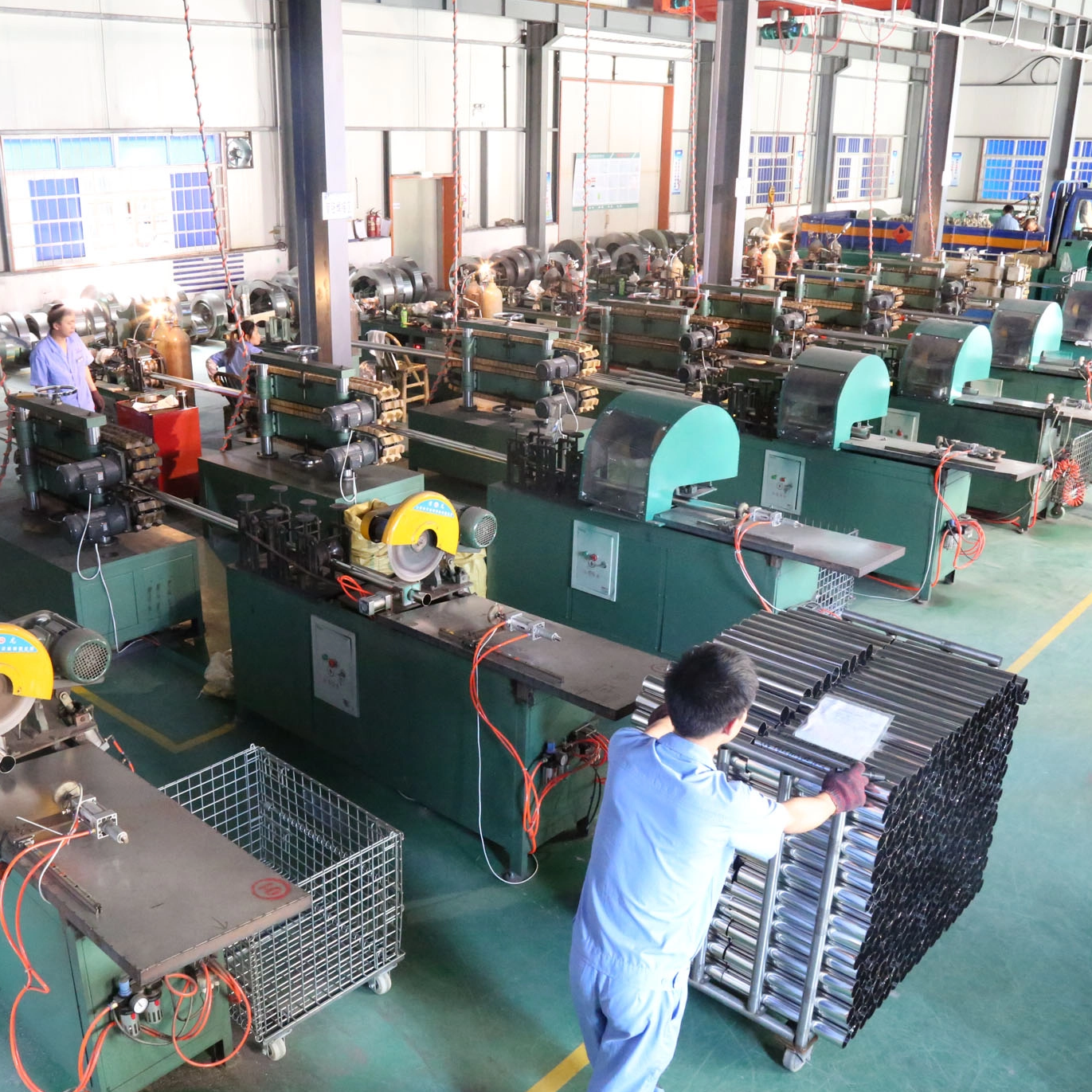

Nuestra fábrica
