Por qué es importante elegir la abrazadera adecuada
En un sistema de tuberías, las abrazaderas (abrazaderas de manguera / abrazaderas de banda / abrazaderas de montaje) pueden parecer 'piezas pequeñas, ', pero a menudo sirven como la última defensa milimétrica del sistema de sellado. Si la abrazadera se selecciona mal, sometida a una fuerza desigual, hecha de un material que no resiste la corrosión, o se instala mal, puede enfrentar fugas, flojos, falla de fluencia y otros problemas. En ambientes de alta temperatura, alta presión, vibración o químicamente agresivos, este riesgo se vuelve especialmente grave.
Desde la perspectiva de la distribución de tensiones, una abrazadera ideal debería ofrecer una fuerza de compresión circunferencial uniforme , sin una concentración obvia de tensiones (especialmente en roscas o secciones de sujeción). Además, a medida que la temperatura cambia o el material de la tubería se expande y contrae, la abrazadera necesita un cierto 'margen de tensión' para mantener una fuerza de sujeción estable. Esta es la razón por la que en los sistemas de refrigeración de automóviles, los sistemas de refuerzo, los sistemas de escape, los sistemas de rociadores o la ingeniería de plomería, los diferentes casos de uso a menudo requieren diferentes estilos de abrazaderas.
A continuación, tomaremos cada palabra clave de cada caso de uso y explicaremos qué tipos de abrazaderas son apropiadas y qué puntos debemos tener en cuenta.
Aplicaciones típicas
Subvisoras de manguera de radiador / abrazadera de manguera de grado marino
Estas abrazaderas se usan en circuitos de agua de enfriamiento automotriz o sistemas de enfriamiento marino, donde deben soportar el ciclo térmico, la presión y los entornos corrosivos. Para la selección, se prefieren aceros inoxidables como 304, 316 o 316L para resistencia a la corrosión y resistencia a la fatiga. Las abrazaderas roscadas (tipo de engranaje de gusano) o de resorte se utilizan para acomodar ajustes de diámetro menor y expansión térmica. En sistemas con ciclos térmicos frecuentes o diferencias de temperatura a gran medida, las abrazaderas de resorte de tensión constante o las abrazaderas de resorte de doble cable/hojas de doble hoja funcionan mejor al mantener la fuerza de sujeción bajo fluctuaciones de temperatura. Por ejemplo, en un área del motor donde las mangueras de enfriamiento varían entre –40 ° C y +110 ° C durante la operación, una abrazadera de resorte ayuda a reducir el riesgo de relajación.

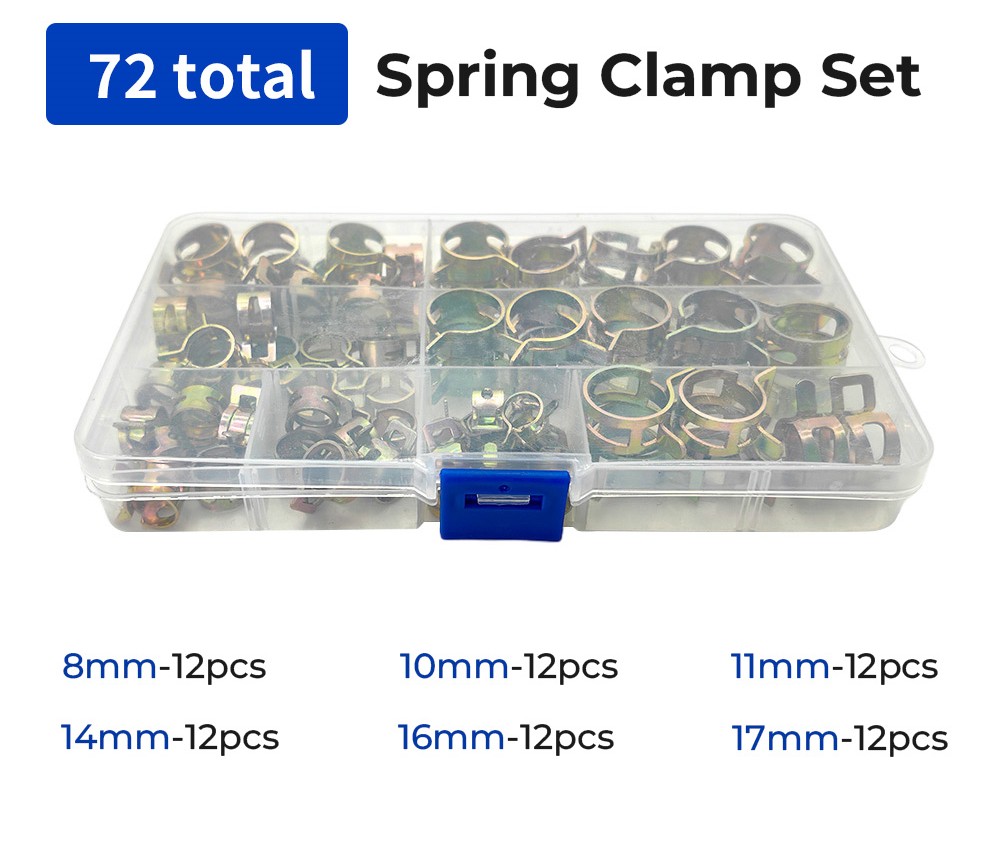

Nuestros kits de abrazaderas de resorte cubren los tamaños de manguera más comunes en el mercado y son adecuados para su uso en sistemas de refrigeración marinos y automotrices, conexiones de turbocompresores, sistemas de escape y aplicaciones de plomería o rociadores.
Abrazaderas turbo/abrazaderas de banda para mangueras

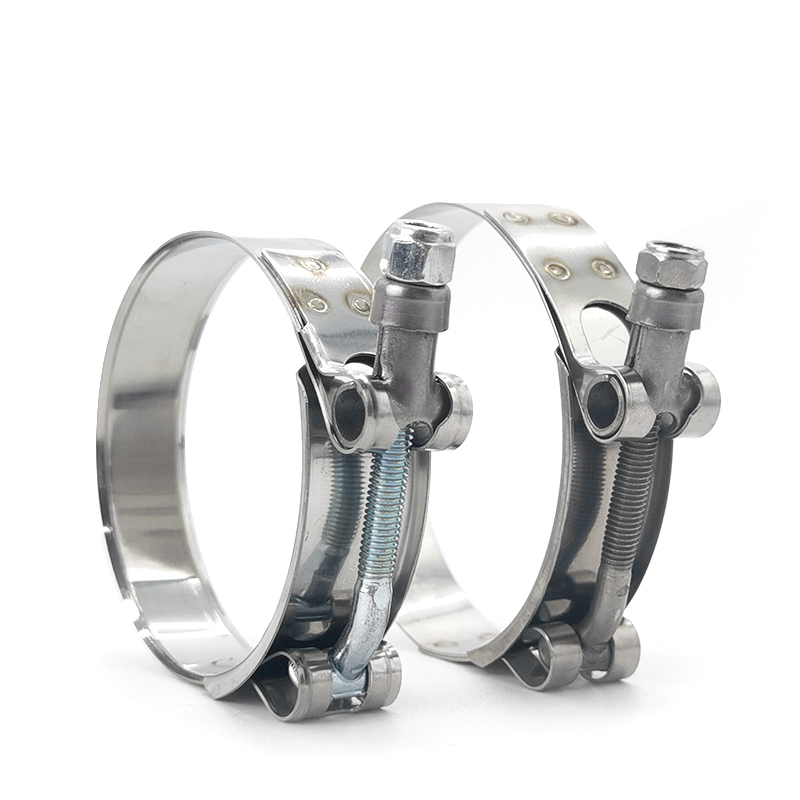

En sistemas turboalimentados y conexiones de tuberías de refuerzo, las abrazaderas deben soportar altas presiones internas y cargas dinámicas. La selección debe inclinarse hacia abrazaderas con perno en T o abrazaderas de banda ancha de alta resistencia para distribuir la fuerza y reducir la deformación local. Los diseños con puentes reforzados o nervaduras de refuerzo pueden mejorar la resistencia a la deformación. Una banda ancha (por ejemplo, 12 mm o más ancha) aumenta el área de contacto con el sello y reduce el riesgo de melladuras en mangueras más blandas.

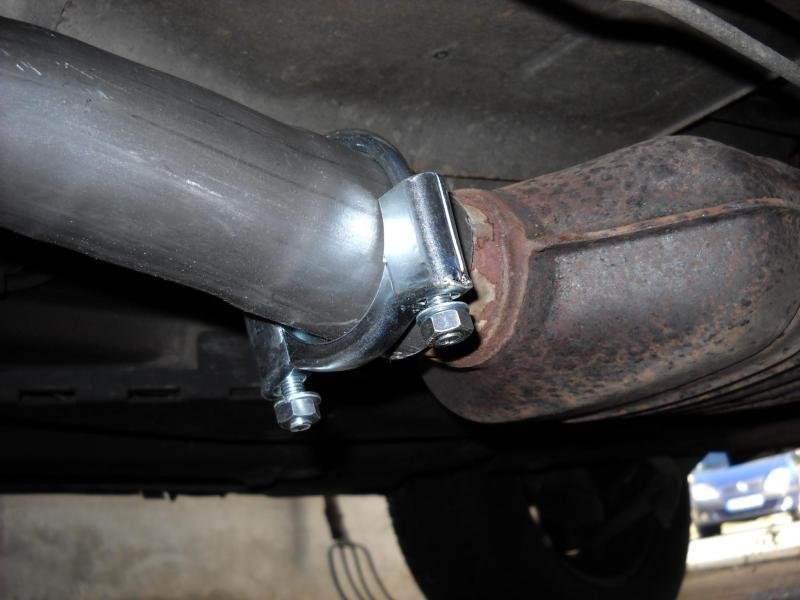

Abrazaderas de silenciador / Abrazaderas de montaje de silenciador

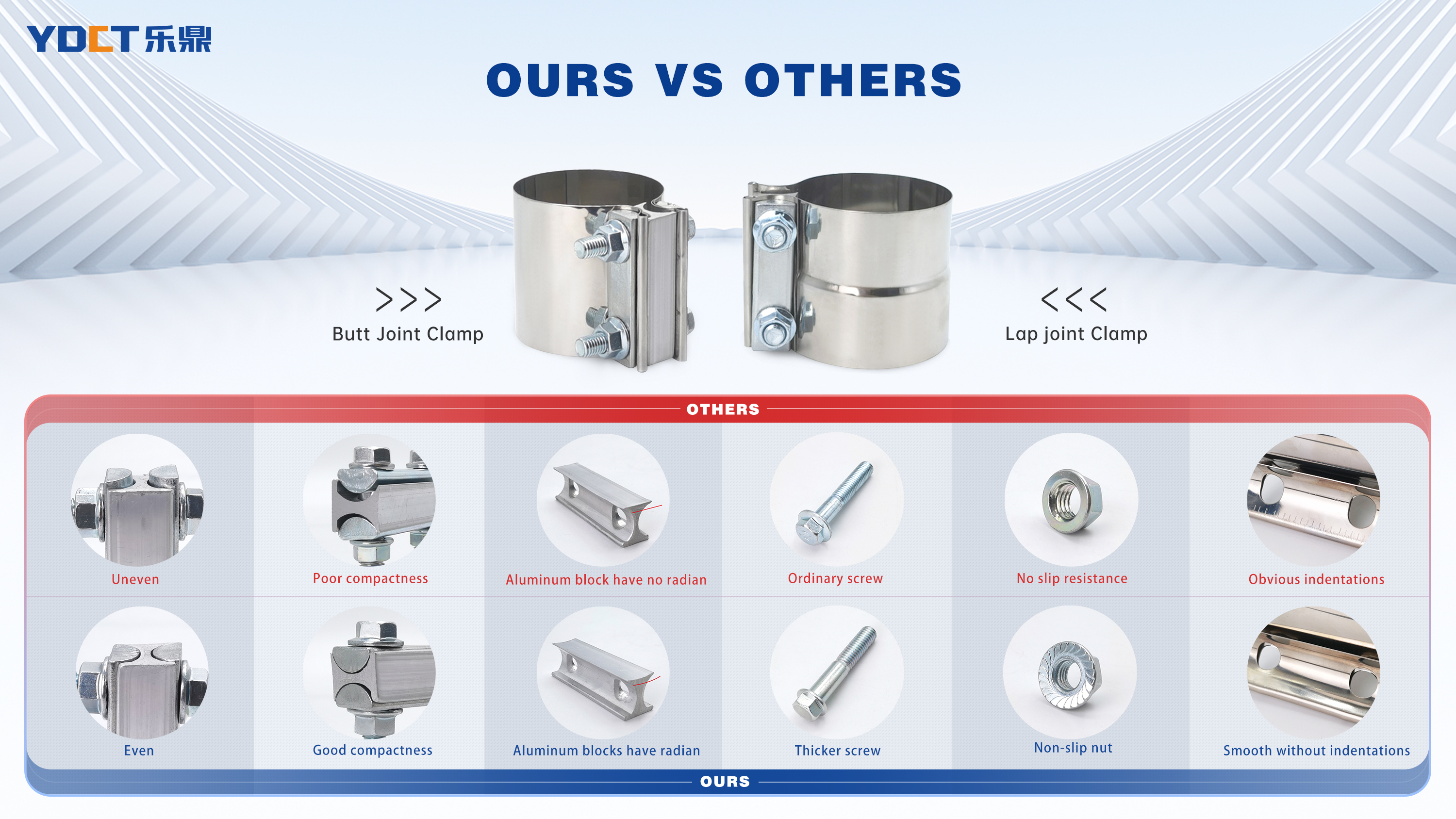

Se utilizan en sistemas de escape, conectando tubos de escape y silenciadores. Debido a que las temperaturas de escape pueden alcanzar cientos de grados o más, se recomiendan aceros inoxidables resistentes a la corrosión a altas temperaturas, como 309, 310 o 316. La fuerza de sujeción no debe ser excesiva para evitar dañar la carcasa del silenciador; A menudo se utilizan Además, abrazaderas con pernos en U. las abrazaderas para juntas a tope y las abrazaderas para juntas superpuestas son particularmente adecuadas para estas aplicaciones, ya que sirven como la opción preferida para unir de forma segura tubos de escape de gran diámetro y al mismo tiempo mantener un rendimiento confiable en condiciones de alta temperatura y vibración.
Las abrazaderas de DPF

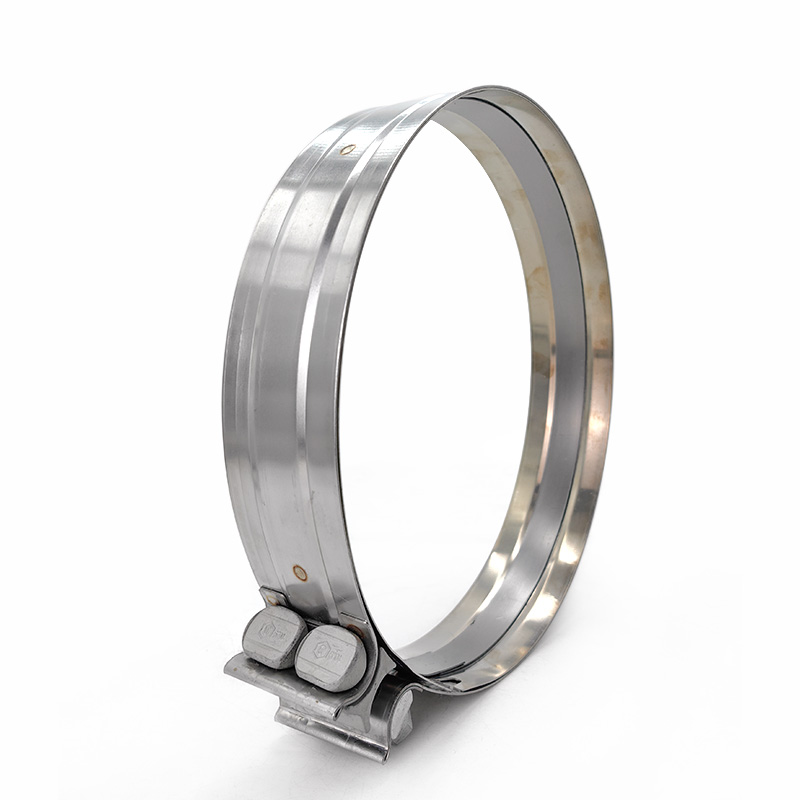

DPF (filtro de partículas diesel) conectan la unidad DPF con tuberías de escape, mirando temperaturas muy altas, gases corrosivos (por ejemplo, compuestos de azufre, ácidos) y vibración. La selección exige resistencia al alto calor y la corrosión, así como al control preciso de la presión de la superficie de sellado, la precarga de pernos y la compensación de expansión térmica. Algunos diseños adoptan abrazaderas de banda V, estructuras de resorte de banda de bloqueo o diseños de placas de presión simétricas para garantizar tanto el desmontaje fácil como el sellado confiable.

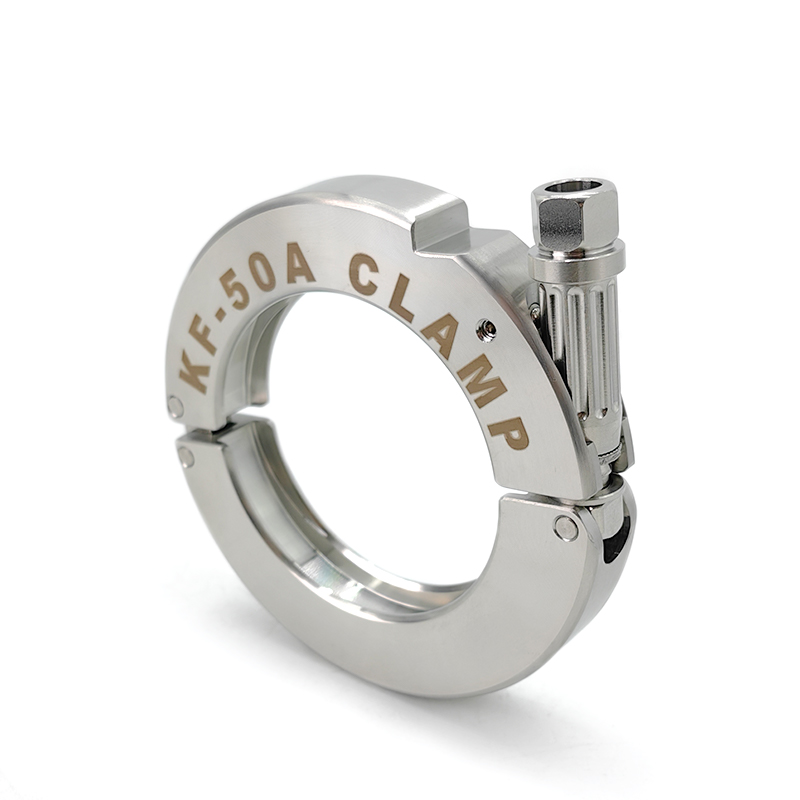

Abrazadera KF
Las abrazaderas KF se utilizan en sistemas de vacío, cámaras de vacío y tuberías de vacío (p. ej. bombas de vacío, conexiones de brida). La norma exige que la abrazadera funcione en coordinación con un anillo centrador para garantizar el sellado al vacío. Los materiales comunes son la aleación de aluminio o el acero inoxidable; la estructura de la abrazadera debe permitir que la fuerza de compresión ajustada haga contacto total con la superficie de sellado de la junta tórica. Si el sistema también necesita resistir la sobrepresión o tiene requisitos estrictos de tasa de fuga, puede ser necesario un diseño de anillo de sobrepresión.
Abrazadera de cincha PEX

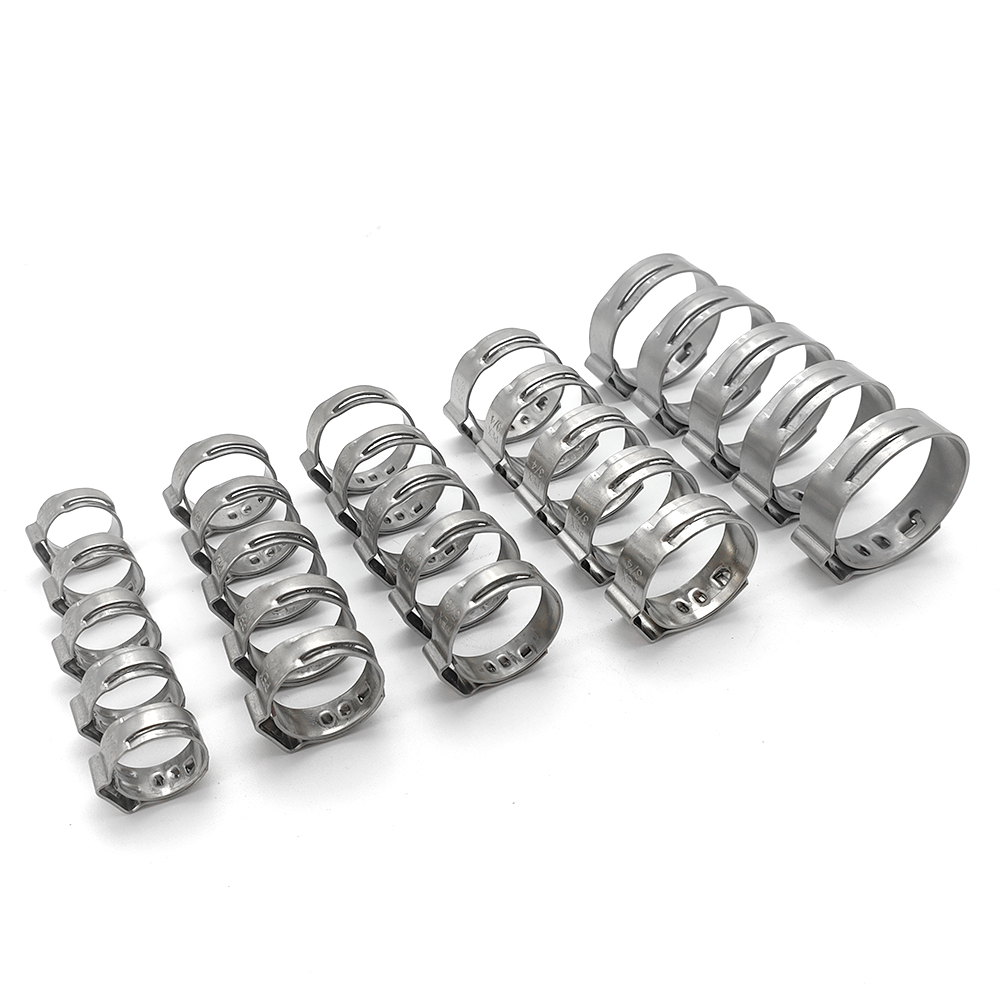

Las abrazaderas de cincha PEX se utilizan en sistemas de plomería, calefacción o calefacción por piso radiante para asegurar tuberías de polietileno reticulado (PEX). Deben cumplir con normas (como ASTM F1807/F2159). La abrazadera de cincha (tipo engarzado) se comprime una vez con una herramienta especial para formar un bloqueo permanente. Los materiales suelen ser acero inoxidable, con exigencias de resistencia a la corrosión, resistencia a la presión del agua y estabilidad a largo plazo.
Abrazadera para colgar rociadores

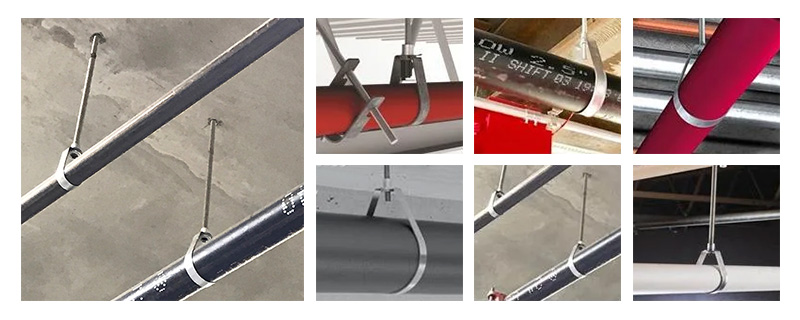

Estas abrazaderas sirven para sistemas de rociadores contra incendios y soporte de suspensión de tuberías. Requieren una gran capacidad de carga, una estructura robusta y una buena resistencia al fuego. Generalmente se utiliza acero inoxidable o acero galvanizado, a menudo con almohadillas amortiguadoras de vibraciones o accesorios antivibraciones. El ancho, el grosor y la precisión del mecanizado de la abrazadera colgante deben garantizar la seguridad durante largos períodos de servicio.

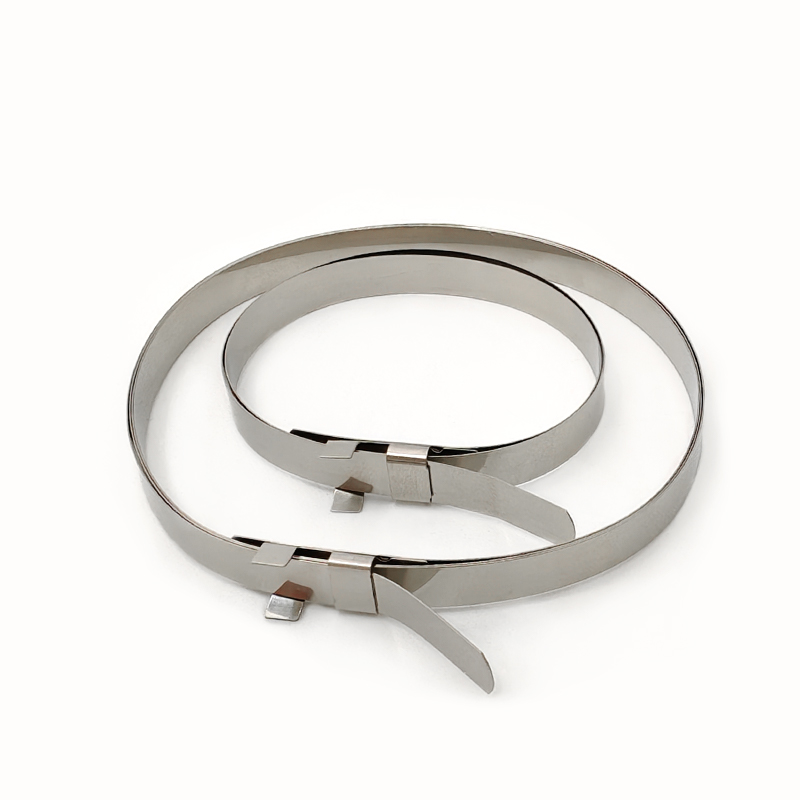

CV CV CLAMP / CV CV
utilizada para fijar la bota de polvo (arranque) de la junta CV de un vehículo, estas abrazaderas deben mantener el sellado a alta temperatura, exposición al aceite y fuerzas centrífugas. Common son las abrazaderas de oído estilo oetiker (oreja única / doble) o abrazaderas de tornillo pequeños. Las consideraciones importantes incluyen resistencia al aceite, un alto rendimiento de la temperatura (las temperaturas del compartimento del motor pueden alcanzar 120-150 ° C) y sellado de polvo. Las abrazaderas de tipo de oído, una vez crimadas, suelen ser no reutilizables y deben garantizar una calidad de formación única.
Material de abrazadera, resistencia y consideraciones de por vida
Las calificaciones de materiales
usan los materiales comúnmente como acero inoxidable (304, 316, 316L), acero de primavera, aleación de aluminio o acero chapado en zinc. En entornos de alta corrosión (entornos marinos, spray de sal, sistemas de escape), se recomiendan versiones de acero inoxidable 316 / 316L o de superficie especialmente tratadas.
Geometría estructural y diseño de sección transversal
Estructuras de banda amplia, bandas de doble línea, puentes reforzados, costillas y bordes biselados mejoran significativamente la resistencia de la deformación y la uniformidad del estrés. Cuanto más amplia sea la banda, menor es el estrés por unión por la misma carga, ayudando a reducir la sangría.
El control de par / precarga
en sistemas automotrices e de ingeniería, utilizando una llave de torque o establecer un valor de ajuste preciso evita que el exceso de tiempo dañe mangueras o bridas. Para las abrazaderas basadas en hilos, uno debe calcular la fricción de hilo, la rigidez de la banda y la deformación del objeto agarrado para determinar la precarga requerida.
Efectos de la fatiga y los ciclos térmicos
Los ciclos repetidos de expansión y contracción térmica pueden causar fluencia, relajación o deformaciones plásticas, especialmente en condiciones de alta temperatura o de amplio cambio térmico. En tales casos, las abrazaderas de resorte o los diseños con características de compensación (pestillos de bloqueo, resortes dobles, estructuras onduladas) ayudan a mantener una fuerza de sujeción estable a lo largo del tiempo.
Pruebas de resistencia a la corrosión y vida útil acelerada

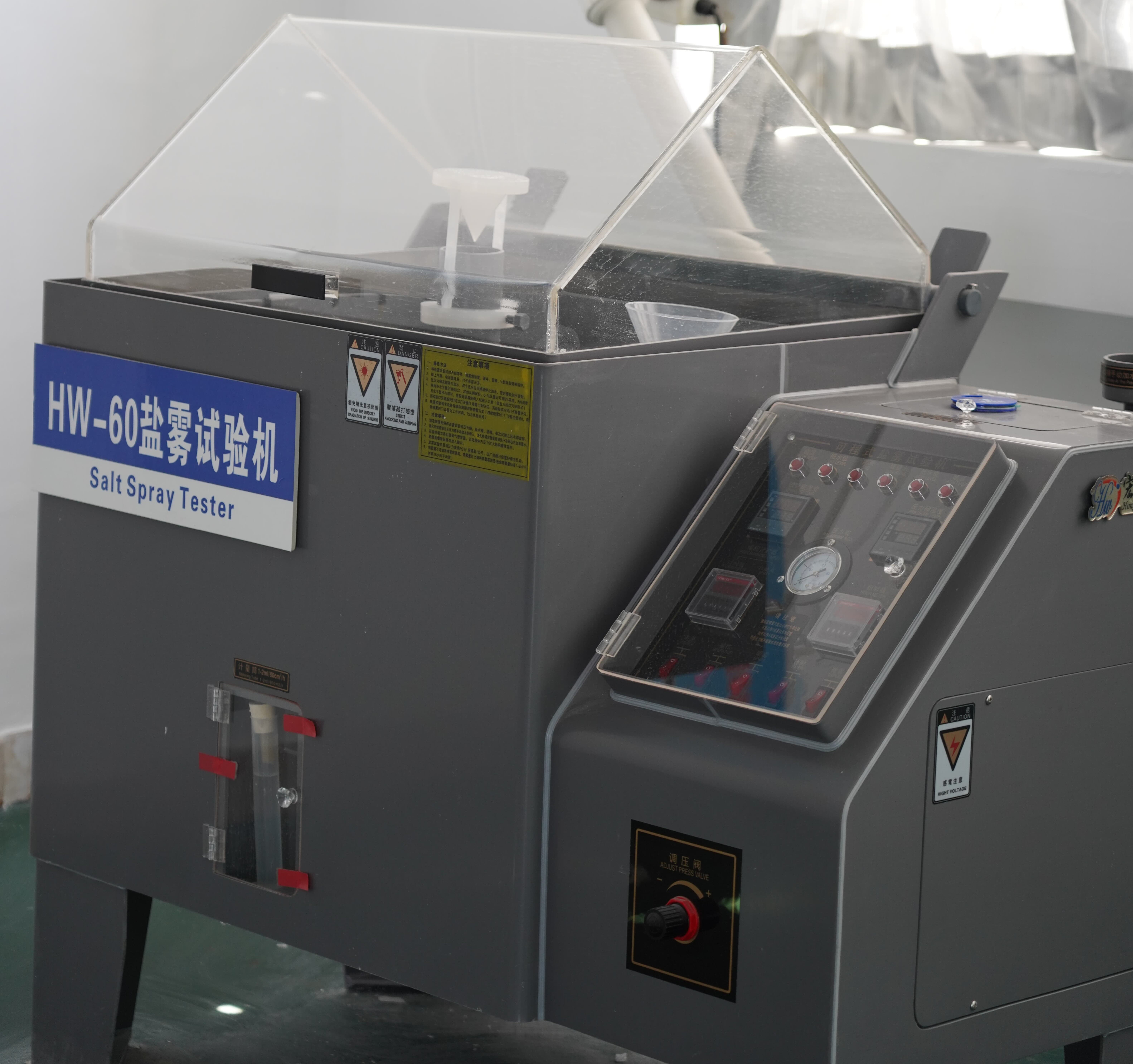

En la producción en masa en fábrica, las muestras de abrazaderas deben someterse a pruebas de niebla salina (por ejemplo, 500 h, 1000 h, 2000 h, etc.) para verificar la resistencia a la corrosión. El envejecimiento a alta temperatura, las pruebas de vida útil por vibración y las pruebas de relajación de tensión son vitales para garantizar la confianza de los clientes a largo plazo. Podemos proporcionarles informes de pruebas relevantes para garantizar la calidad de nuestros productos.
Consejos de instalación y problemas de fallas comunes
Posición y espacio libre de instalación : la abrazadera debe evitar colocarse demasiado cerca de codos, juntas o paredes, y debe dejar suficiente espacio para una llave o un destornillador.
Colocación simétrica/abrazaderas múltiples : para mangueras más largas o líneas de alta presión, es aconsejable aplicar abrazaderas en ambos extremos o desplazar dos abrazaderas para evitar una presión de sellado desigual.
Evite bordes afilados/rebabas : Los bordes de la abrazadera deben estar achaflanados o sin rebabas para evitar cortar la manguera.
Errores de torsión/apretar demasiado/apretar poco : Demasiado flojo provoca fugas o aflojamiento; demasiado apretado causa deformación de la manguera, concentración de tensión o falla prematura.
Aflojamiento/Relajación por vibración : En ambientes con vibración, las conexiones roscadas pueden aflojarse. Utilice arandelas de seguridad, tuercas dobles o diseños autoblocantes para reducir el riesgo.
Discrepancia de expansión térmica del material : si los coeficientes de expansión de la tubería y la abrazadera difieren mucho, los cambios de temperatura provocarán oscilaciones de tensión. Considere diseños elásticos o permita la compensación de deformaciones.
Preguntas frecuentes
P: ¿Se pueden reutilizar las abrazaderas?
R: Depende del tipo de abrazadera. Las abrazaderas roscadas (engranaje helicoidal) suelen ser reutilizables (siempre que las roscas y la banda no estén dañadas), pero las abrazaderas con oreja (Oetiker/de una sola oreja/de doble oreja) generalmente no son reversibles después del engarce. Debes juzgar según el tipo específico.
P: ¿Cómo juzgar si la sujeción de la abrazadera es suficiente?
R: Puede utilizar fluidos de detección de fugas (como tinte/detector de fugas), pruebas de presión, pruebas de vibración, etc. Más precisamente, en la etapa de diseño se estima la presión, el módulo elástico de la banda, los coeficientes de fricción, etc., y se calcula la precarga inicial necesaria y el margen de seguridad.
P: Tengo una manguera de 50 mm de diámetro bajo una presión de 1 MPa; ¿Qué abrazadera debo elegir?
R: 1 MPa (≈10 bar) es relativamente alto para mangueras. Se recomienda una abrazadera con perno en T de alta resistencia o una abrazadera de banda ensanchada, y la instalación simétrica es prudente para mayor estabilidad. Si el sistema también implica ciclos térmicos, vibración o medios corrosivos, elija un material de mayor calidad (por ejemplo, acero inoxidable 316) y agregue un margen de seguridad.
P: ¿Cómo manejar el aflojamiento debido a la expansión/contracción térmica?
R: Utilice abrazaderas de resorte o diseños de tensión constante, o incorpore una estructura de compensación/margen de deslizamiento en el diseño. O durante la instalación inicial aplique una precarga adicional para compensar la relajación esperada.
P: ¿Son todas las abrazaderas adecuadas para entornos de spray marino o de sal?
R: No. Para los entornos de pulverización marina / sal, debe usar materiales resistentes a la alta corrosión (316 / 316L de acero inoxidable, aleaciones de níquel o versiones tratadas con superficie) y validar a través de estrictas pruebas de corrosión. La abrazadera ordinaria 304 o chapado en zinc tiende a corroerse bajo exposición prolongada a la pulverización de sal.
Conclusión: elija sabiamente, mejore la confiabilidad
Al diseñar y seleccionar abrazaderas, no debe detenerse en 'Tengo este tubo ' o 'Necesito este uso. ' Debe sumergirse más y considerar:
Factores ambientales : rango de temperatura, vibración, productos químicos, corrosión
Niveles de presión : presión estática, picos pulsantes, fluctuaciones de presión
Compatibilidad del material : coeficientes de expansión térmica de manguera / tubería frente a la abrazadera, distribución de tensión al contacto
Requisitos de vida útil / confiabilidad : durabilidad a largo plazo, fatiga de vibración, relajación del estrés
Instalación y comodidad de mantenimiento : facilidad de desmontaje, reutilización, capacidad de repuesto
Brindamos soporte en selección técnica, verificación de materiales y soluciones personalizadas, incluidos logotipos OEM, empaque, marcas y variaciones de tamaño, para que pueda elegir la pinza correcta con confianza. Al combinar nuestra experiencia y estándares de calidad, ayudamos a garantizar el rendimiento a largo plazo, la durabilidad y la operación confiable en sus aplicaciones.
