En el intrincado mundo del rendimiento y el mantenimiento automotriz, incluso los componentes más pequeños juegan un papel crucial. En nuestra empresa, con años de experiencia profunda en sistemas de escape, hemos observado que innumerables propietarios de vehículos y técnicos profesionales a menudo pasan por alto un componente aparentemente insignificante, pero vital, para la integridad del sistema de escape: la pinza . ¿Alguna vez te ha preocupado misteriosos sonoros de escape, fugas persistentes o incluso el desapego repentino y vergonzoso de una tubería de escape? La causa raíz podría no ser sus encabezados de alto rendimiento o sistema de devolución de gato, sino la pinza de escape sin pretensiones, pero crítica.
Este artículo profundizará en cómo la selección incorrecta de la abrazadera puede convertirse en el asesino silencioso de la funcionalidad del sistema de escape. Nuestro objetivo es brindarle un conocimiento experto para tomar decisiones informadas, asegurando que su sistema de escape funcione sin problemas, ya sea que sea un entusiasta apasionado de bricolaje o un gran taller de reparación automotriz o distribuidor que busque soluciones confiables.
Tabla de contenido
Concepto central: cómo las abrazaderas no coincidentes conducen a la falla del sistema de escape
Una abrazadera de escape es mucho más que una simple pieza de metal que conecta dos tuberías. Es un componente de ingeniería con precisión responsable de crear un sello ajustado de gas y mantener la integridad estructural en condiciones extremas. Cuando su selección es defectuosa, las consecuencias son inmediatas y a menudo costosas. Diseccionemos los problemas centrales:

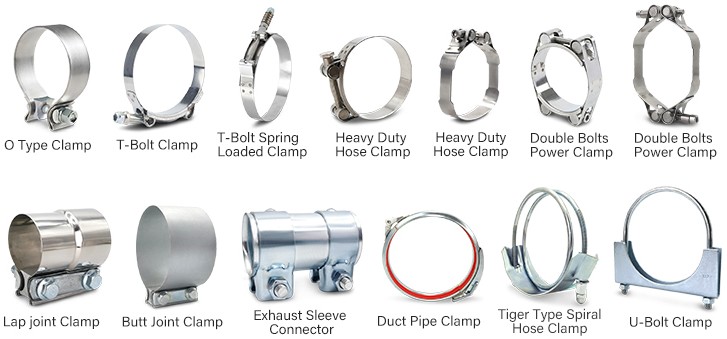

Tipo de abrazadera versus desajuste de la aplicación: las consecuencias de elegir la herramienta incorrecta
Imagina tratar de golpear un clavo con un destornillador; Es la herramienta incorrecta, y los resultados inevitablemente serán desastrosos. Lo mismo se aplica a las abrazaderas de escape. Existen varios tipos primarios, cada uno diseñado para configuraciones conjuntas específicas y requisitos de estrés:
Cuestres en U-Bolt: estas abrazaderas tradicionales, también conocidas como abrazaderas de silla de montar, son quizás la opción más común y económica. Funcionan comprimiendo la tubería contra un bloque de silla de montar. Si bien es simple, su diseño inherente conduce a una distribución desigual de la fuerza de sujeción. Esto puede deformar la tubería exterior más suave, creando concentraciones de tensión y rutas de fuga potenciales, especialmente bajo vibración continua. Son los más adecuados para conexiones no críticas de bajo estrés o reparaciones temporales.
Sub las abrazaderas de la junta de vuelta: diseñadas específicamente para conexiones de ajuste deslizante, donde una tubería se desliza sobre otra. Estas abrazaderas proporcionan un sello completo de 360 grados al comprimir las secciones superpuestas. Su ventaja radica en crear una ruta de flujo más suave y menos restrictiva dentro de la tubería, que es crucial para la eliminación de escape óptima. Sin embargo, si no son dimensionados o apretados correctamente, aún pueden permitir fugas o separación de tuberías.
Subs con abrazaderas (abrazaderas de manga): en comparación con las abrazaderas de perno U, estos ofrecen una fuerza de sujeción más uniforme alrededor de la circunferencia de la tubería, reduciendo la distorsión de la tubería. Son excelentes para las juntas a tope (donde dos tuberías se encuentran de extremo a extremo) y proporcionan una apariencia limpia y al ras.
Cuestres de banda V: este es el estándar de oro para aplicaciones críticas y de alto rendimiento, particularmente en sistemas turboalimentados o vehículos de carreras. Las abrazaderas de banda V utilizan bridas entrelazadas en las tuberías y una banda de retención única en forma de V. Este diseño crea un sello increíblemente robusto y sin fugas capaz de resistir altas presiones, temperaturas y vibraciones. Su mecanismo de liberación rápida también hace que la eliminación y la reinstalación sean excepcionalmente fácil, una gran ventaja para el mantenimiento o el ajuste. Usar un perno U donde se requiere una banda V, especialmente en una configuración de inducción forzada, es una invitación abierta para fugas de impulso y falla catastrófica.
Elegir el tipo incorrecto para su conexión de escape específica (por ejemplo, el uso de un perno U en una junta de tope de precisión) compromete directamente la integridad de la junta, lo que lleva a una conexión insegura y una falla posterior. Es por eso que comprender los tipos de pinza de escape y sus aplicaciones específicas es primordial.
Problemas materiales y de durabilidad: los peligros ocultos de la corrosión y la fatiga
El sistema de escape funciona en un entorno notoriamente duro: altas temperaturas (hasta 1500 ° F o 815 ° C cerca del motor), gases de escape corrosivos, exposición al agua, sal de carretera y vibración constante. Una abrazadera hecha de un material inferior simplemente no durará.
Los problemas comunes surgen de las abrazaderas hechas de acero al carbono ordinario. Mientras que más barato, el acero al carbono es altamente susceptible al óxido y la corrosión. A medida que se forma el óxido, se expande, reduciendo así la fuerza de sujeción. Este fenómeno se conoce como corrosión de grietas , particularmente que afecta las áreas donde la abrazadera contacta con la tubería. Finalmente, la abrazadera se debilita, pierde su agarre, o incluso falla por completo y se rompe.
Las abrazaderas de alta calidad, especialmente las hechas de acero inoxidable 304 o 316 , ofrecen resistencia superior a la corrosión, la oxidación y las altas temperaturas. Sus propiedades inherentes del material, incluida una capa pasiva de óxido de cromo, evitan la formación de óxido y mantienen su integridad mecánica con el tiempo. La elección del material afecta directamente la capacidad de la abrazadera para resistir la fatiga del material causada por el ciclo térmico continuo y la vibración mecánica, un factor crítico para prevenir la falla a largo plazo. Los beneficios de las abrazaderas de escape de acero inoxidable se extienden mucho más allá de la mera estética.
| Tipo de material | de grado específico | Resistencia a la corrosión Resistencia | al calor | Resistencia y resistencia | al costo de la dureza | Notas | típicas |
| Acero inoxidable (austenítico) | 304 (Sus304 / 1.4301) | ★★★★ ☆ | ★★★★ ☆ (~ 870 ° C) | Medio, buena dureza | Medio | Cargaderos de escape de pasajeros, abrazaderas de escape general | Buena resistencia a la corrosión, adecuada para la mayoría de los climas |
| Acero inoxidable (austenítico) | 316 (Sus316 / 1.4401) | ★★★★★ | ★★★★ ☆ (~ 870 ° C) | Medio, buena dureza | Alto | Áreas costeras, vehículos de la industria química | Contiene molibdeno, mejor resistencia a la corrosión de cloruro que 304 |
| Acero inoxidable (ferrítico) | 409 (S40900 / 1.4512) | ★★ ☆☆☆ | ★★★★ (~ 675 ° C) | Alta fuerza, menor dureza | Bajo | Subs de escape OEM para vehículos de pasajeros y de gama baja y de gama baja | Resistencia a la corrosión moderada y bajo costo, buena resistencia al calor |
| Acero inoxidable (ferrítico) | 430 (S43000 / 1.4016) | ★★★ ☆☆ | ★★★ (~ 815 ° C) | Alta fuerza | Medio | Camiones ligeros, algunas abrazaderas de escape del vehículo de pasajeros | Mejor resistencia a la corrosión que 409, resistencia al calor ligeramente menor |
| Acero carbono | Q235 / A36 | ★ ☆☆☆☆ | ★★ (~ 400 ° C) | Alta fuerza | Bajo | Modificaciones de presupuesto o reparaciones temporales | Requiere enchapado o recubrimiento de zinc para protección contra el óxido |
| Acero al carbono chapado en zinc | Acero chapado en zinc | ★★ ☆☆☆ | ★★ (~ 400 ° C) | Alta fuerza | Bajo en medio | Vehículos comerciales, modificaciones de vehículos ligeros | El enchapado ofrece protección contra el óxido a corto plazo, degrada a alta temperatura |
| Aleación de aluminio | 6061-T6 / 5052 | ★★★ ☆☆ | ★★ (~ 200 ° C) | Medio | Medio | Aplicaciones livianas o de baja temperatura | Raramente usado en zonas de escape en caliente, más común en las secciones de admisión o frío |
Dimensionamiento incorrecto: el principio de 'justo' de las abrazaderas de escape
Al igual que en la historia de Ricitos de Oro y los tres osos, su abrazadera de escape debe ser 'Justo'.
Demasiado suelto: una abrazadera de gran tamaño no proporcionará una fuerza de sujeción adecuada, lo que lleva a un sellado insuficiente y potenciales fugas. También permite un movimiento excesivo, que puede acelerar el desgaste en los extremos de la tubería de escape o incluso conducir a una separación completa, especialmente durante los movimientos dinámicos del vehículo.
Demasiado apretado (sobrecorgado): una abrazadera de tamaño menor, o una que esté exagerada, puede deformarse o aplastar el tubo de escape. Esto introduce los elevadores de estrés : puntos de estrés concentrado donde es probable que las grietas se inicien y se propagen. Piense en anotar vidrio antes de romperlo; El apretón excesivo de la abrazadera hace algo similar a la tubería. Esto también distorsiona permanentemente la tubería, lo que hace que las reparaciones futuras o el reemplazo de componentes sean increíblemente difícil.
Lograr el tamaño correcto de la abrazadera de escape es crucial. El diámetro interno de la abrazadera debe coincidir con precisión el diámetro exterior de los tubos de escape que está destinado a asegurar, asegurando un ajuste cómodo y una distribución óptima de la fuerza de sujeción. Un desajuste aquí garantiza un sello inadecuado y aumenta en gran medida la probabilidad de falla.
Fallas detalladas: consecuencias directas de la selección de abrazadera incorrecta
Cuando una abrazadera de escape se tambalea, el efecto de ondulación en todo el sistema de escape de su vehículo puede ser significativo. Estos no son simplemente inconvenientes; Pueden comprometer el rendimiento, la seguridad y su billetera.
Fugas de escape: pérdida de rendimiento y riesgos de seguridad
Una abrazadera elegida o fallida incorrectamente es un sospechoso principal para una fuga de escape . Esto ocurre cuando los gases de escape escapan del punto de conexión en lugar de fluir eficientemente a través del sistema. Los síntomas a menudo incluyen una nota de escape más fuerte de lo normal, un sonido de ticking o silbido (especialmente bajo aceleración) y un olor notable de los humos de escape, particularmente cuando se hace enrosco.
Más allá de la molestia auditiva, las fugas de escape tienen serias implicaciones. Interrumpen la presión de escape cuidadosamente equilibrada, lo que lleva a una pérdida de energía del motor y reduce la eficiencia de combustible. Para los vehículos turboalimentados, una fuga antes del turbocompresor significa una pérdida de presión de impulso crítico. Más críticamente, los gases de escape contienen monóxido de carbono dañino (CO), que es inodoro e incoloro. Una fuga puede permitir que estos humos peligrosos ingresen a la cabina de pasajeros, lo que representa un riesgo de salud severo para los ocupantes. Comprender los síntomas de fuga de escape es vital para la detección temprana.
Rathling & Vibration: la molesta sinfonía del fracaso
Una abrazadera de escape incorrectamente asegurada a menudo permite que las tuberías de escape se muevan excesivamente, lo que lleva a ruidos o ruidos zumbadores. Esto es particularmente notable sobre los baches, durante la aceleración o en RPM específicas. La conexión suelta provoca un contacto metálico sobre metal, ya sea entre las tuberías de escape en sí o entre el sistema de escape y otros componentes del tren de rodaje (como el chasis, los escudos de calor o los brazos de suspensión).
Desde una perspectiva acústica, una fuga crea un flujo de aire turbulento, que genera ruido de banda ancha. Además, los componentes sueltos vibran a sus frecuencias naturales, lo que puede ser excitado por las vibraciones del motor o las imperfecciones de la carretera. Esta vibración incontrolada no solo crea un ruido irritante, sino que también pone estrés adicional en los puntos de montaje, perchas y otros componentes de escape, acelerando su desgaste y potencialmente conduciendo a más causas de sonajeros de escape y falla del sistema de escape en la línea.
Separación del tubo de escape: un desastre de destacamento
Quizás la consecuencia más dramática y peligrosa de una abrazadera fallida es la separación completa de los tubos de escape. Esto puede suceder repentinamente, especialmente durante la conducción agresiva, todoterreno o después de golpear un gran bache. Cuando una tubería se separa, puede arrastrarse en el suelo, crear chispas, dañar el pavimento y presentar un peligro grave para otros conductores.
El principio mecánico detrás de esto es simple: insuficiente resistencia a la cizalladura y la tracción en la articulación. Si la abrazadera no puede resistir las fuerzas generadas por el movimiento del vehículo, el par motor y la inercia del sistema de escape en sí, la conexión fallará. Esto es particularmente frecuente con las abrazaderas de perno U de poco o corroyed en secciones de tubería largas y no respaldadas. La reparación resultante puede ser mucho más extensa y costosa que simplemente reemplazar una abrazadera, lo que puede requerir nuevas secciones de tubería, perchas o incluso convertidores catalíticos si están dañados en el desprendimiento.
Daño del sistema acelerado: el efecto dominó
Una abrazadera comprometida no solo falla de forma aislada; Puede iniciar una cascada de daño en todo el sistema de escape. Las fuerzas de sujeción desiguales o el movimiento excesivo pueden conducir a un desgaste prematuro en las perchas de escape, lo que hace que se rompan. Las vibraciones pueden aflojar los pernos en otras conexiones o incluso agrietarse costuras soldadas en silenciadores, resonadores o convertidores catalíticos.
En los casos en que el exceso de agitación causa la deformación de la tubería, el sistema de escape rígido podría experimentar un mayor estrés en sus puntos de montaje al chasis del vehículo, lo que lleva a grietas de fatiga en esos soportes. Esta 'efecto dominó ' significa que una abrazadera barata o mal elegida puede conducir en última instancia a la falla prematura de componentes mucho más caros.
Cómo seleccionar e instalar correctamente las abrazaderas de escape: garantizar una conexión sólida
La prevención de los problemas discutidos anteriormente se reduce a algunos pasos críticos: seleccionar la abrazadera correcta e instalarla correctamente. Aquí le mostramos cómo garantizar una conexión de escape duradera y sin fugas.
Haga coincidir la abrazadera con el tipo de sistema de escape
Subvisoras de banda V : para vehículos de alto rendimiento, aplicaciones turboalimentadas o compilaciones de escape personalizadas donde se anticipa la eliminación frecuente, las abrazaderas de banda V son indispensables. Ofrecen integridad de sellado superior y facilidad de mantenimiento. Cuando busca la mejor abrazadera de escape para configuraciones turbo, la banda V es la opción preferida.
Cuestres de perno U: use con moderación, típicamente para reparaciones no críticas, de bajo estrés o instalaciones temporales. Si debe usarlos, opte por versiones resistentes a la corrosión.
Al hacer su elección, siempre considere el tipo de conexión (ajuste de deslizamiento, articulación a tope, con bridas) y las fuerzas que perdurará.
Priorizar material y artesanía
Como se discutió, la calidad del material es primordial. Siempre elija abrazaderas hechas de acero inoxidable 304 o 316 . Estas aleaciones contienen cantidades significativas de cromo y níquel, formando una capa pasiva que resiste el óxido y la corrosión incluso en entornos hostiles. Esto asegura que la abrazadera mantenga su integridad estructural y fuerza de sujeción a lo largo de la vida útil del vehículo.
Más allá del material base, busque componentes bien maquinados, soldaduras limpias (para bandas V) y roscado robusto. La artesanía inferior puede conducir a hilos tirados, sujeción desigual o falla de fatiga prematura, independientemente del material. Esto se relaciona directamente con la cuestión de qué material son las abrazaderas de escape hechas si la longevidad es su prioridad.
La medición precisa es obligatoria
Aquí es donde muchos entusiastas del bricolaje salen mal. Debe medir con precisión el diámetro exterior (OD) de los tubos de escape que tiene la intención de unirse. No adivine ni confíe únicamente en las especificaciones del vehículo, ya que las tuberías del mercado de accesorios pueden variar. Use una pinza o envuelva una cinta de medición flexible alrededor de la tubería, luego divida la circunferencia por $ pi $ (aproximadamente 3.14159) para obtener el diámetro. El diámetro interno de la abrazadera debe igualar con precisión esta medida para garantizar un ajuste cómodo y una distribución óptima de la fuerza de sujeción.
Después de los pasos de instalación correctos y las especificaciones de torque
Incluso la mejor abrazadera puede fallar si se instala incorrectamente.
Superficies limpias: asegúrese de que las superficies de apareamiento de las tuberías estén limpias y libres de óxido o escombros para un sello adecuado.
Alineación adecuada: alinee las tuberías directamente antes de apretar la abrazadera. La desalineación crea estrés desigual.
Apretado gradual: para abrazaderas con múltiples pernos (como pernos U o algunas abrazaderas de banda), apriételos gradualmente y de manera uniforme, alternando entre pernos para garantizar una presión uniforme alrededor de la tubería.
Especificaciones de par: si es posible, use una llave de torque. Si bien muchas abrazaderas no vienen con especificaciones de torque explícitas, existen pautas generales. El objetivo es lograr un sello seguro sin deformar la tubería. La observación abierta puede dañar la abrazadera, la tubería o ambos. Para los pernos U, asegúrese de que las tuercas estén lo suficientemente apretadas como para evitar la rotación sin aplastar la tubería. Para las abrazaderas de banda V, apriete hasta que las bridas estén completamente sentadas y la conexión se siente sólida. Aprender a instalar adecuadamente una abrazadera de escape es crucial para la longevidad.
Preguntas y respuestas: Preguntas comunes sobre las abrazaderas de escape respondidas
Aquí hay algunas preguntas frecuentes que surgen al discutir las abrazaderas de escape y su uso adecuado.
P1: ¿Puedo reutilizar una vieja abrazadera de escape?
R: Si bien técnicamente es posible en algunos escenarios raros y de bajo estrés, se recomienda encarecidamente . Las abrazaderas viejas, especialmente los pernos U, a menudo sufren de fatiga material, óxido y deformación. El metal puede estirarse, reduciendo su capacidad para aplicar suficiente fuerza de sujeción. Incluso las abrazaderas aparentemente intactas pueden tener microgrietas o la elasticidad reducida. Para un rendimiento y seguridad óptimos, siempre use una nueva abrazadera al instalar o reinstalar componentes de escape. El costo de una nueva abrazadera es insignificante en comparación con el daño potencial y el inconveniente de una conexión fallida. Esto aborda una consulta común: ¿Puedo reutilizar mi pinza de escape??
P2: ¿Cómo sé si mi abrazadera de escape está instalada correctamente y lo suficientemente apretada?
R: Varios indicadores pueden ayudarlo a determinar esto.
Inspección visual: verifique los espacios visibles en el punto de conexión. Para los pernos U, asegúrese de que las tuercas estén ajustadas pero no trituran la tubería. Para las abrazaderas de la banda, toda la banda debe comprimirse uniformemente. Para las bandas V, las bridas deben estar completamente sentadas entre sí.
'Shake Test ': Una vez que la abrazadera se aprieta, intente firmemente torcer o mover la sección del tubo de escape conectada por la abrazadera. Debe haber un movimiento mínimo o mínimo.
Escuche las filtraciones: arrance el motor y escuche cualquier sonido silbante, titular o soplado cerca de la conexión. Un método rápido es colocar su mano cerca de la articulación (¡cuando el escape está frío!) Para sentir los gases de escape. Alternativamente, una máquina de humo o en aerosol de agua jabonosa puede revelar pequeñas fugas. Esto ayuda a responder: cómo saber si una abrazadera de escape es lo suficientemente apretada.
Prueba de carretera: escuche cascabel o nuevos ruidos durante la conducción, especialmente sobre los baches o durante la aceleración.
P3: ¿Qué tipo de abrazadera es mejor para mi sistema de escape personalizado?
R: Para los sistemas de escape personalizados, especialmente aquellos creados para el rendimiento o que requieren modularidad, las abrazaderas de banda V son abrumadoramente la mejor opción . Su capacidad para proporcionar un sello perfecto y sin fugas, incluso en condiciones extremas, combinada con su funcionalidad de liberación rápida, los hace ideales para intercambiar fácilmente componentes (como convertidores catalíticos o silenciadores) para los días de pista, el ajuste de los dinamómetros o el mantenimiento. También ofrecen un aspecto muy limpio y profesional. Si bien las abrazaderas de la banda también son excelentes para las juntas a tope en configuraciones personalizadas, las bandas V proporcionan una versatilidad y sellado superiores. Esto aborda directamente la consulta: las mejores abrazaderas de escape para escape personalizado.
Conclusión: El agarre crítico: por qué elegir la abrazadera correcta es esencial
En el intrincado mundo del rendimiento y el mantenimiento automotriz, cada componente, sin importar cuán pequeño, juega un papel vital. La sintonización de la abrazadera de escape es un ejemplo perfecto. Lo que puede parecer una simple pieza de hardware es, de hecho, un enlace crítico que garantiza que todo su sistema de escape funcione según lo previsto, de manera silenciosa, eficiente y segura. Al pasar por alto su importancia o hacer una elección incorrecta, puede conducir a una cascada de problemas, desde molestias de sonajeros y fugas de robo de rendimiento hasta separaciones peligrosas de tuberías.
Como especialistas en accesorios del sistema de escape, poseemos una comprensión profunda de la ingeniería y la metalurgia necesaria para producir componentes verdaderamente confiables. Nuestra gama de abrazaderas de escape de alto rendimiento está meticulosamente diseñada y fabricada a partir de acero inoxidable premium 304 y 316, lo que garantiza una durabilidad incomparable, resistencia a la corrosión e integridad de sujeción en las condiciones más exigentes.
