Introducción
¿Alguna vez se ha preguntado cómo los grandes sistemas industriales soportan el movimiento constante y los cambios de temperatura sin averiarse? La respuesta está en las juntas de dilatación . Estos componentes críticos ayudan a los sistemas industriales a absorber la expansión térmica, las vibraciones y la tensión mecánica, asegurando un funcionamiento fluido y eficiente.
En este artículo, exploraremos el papel esencial de las juntas de expansión en los sistemas industriales, sus diferentes tipos y por qué son vitales para prevenir costosas fallas del sistema. Aprenderá cómo las juntas de expansión protegen los sistemas de tuberías y la maquinaria, contribuyendo a su longevidad y rendimiento.
Comprensión de las juntas de expansión: definición y función
Definición y función principal
Una junta de expansión es un componente flexible y diseñado que se coloca dentro de los sistemas de tuberías para absorber el movimiento y evitar daños causados por fluctuaciones de temperatura, vibraciones y desalineaciones. Permite ajustes de expansión, contracción y alineación, asegurando un flujo continuo de materiales sin comprometer la integridad estructural de tuberías o maquinaria. Estos componentes están diseñados para soportar tensiones dinámicas, lo que los hace indispensables para prevenir fallas que de otro modo podrían ser perjudiciales para el desempeño del sistema.
Tipos de juntas de expansión
Las juntas de expansión vienen en varios tipos, cada una diseñada para aplicaciones industriales específicas. Estos son algunos de los tipos más comunes utilizados en varios sectores:

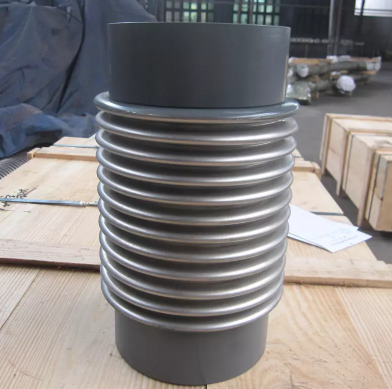

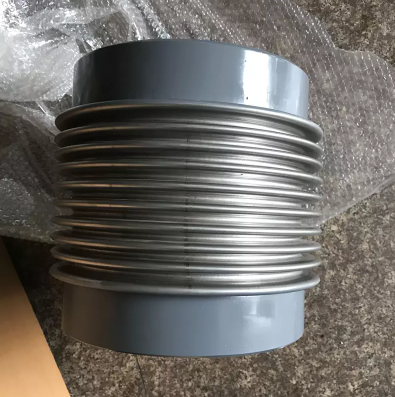

Juntas de expansión metálicas : estas juntas son ideales para entornos de alta presión y alta temperatura, como refinerías de petróleo, plantas de energía y aplicaciones industriales pesadas. Los fuelles metálicos flexibles de estas juntas absorben grandes cantidades de expansión y contracción térmica mientras soportan cambios de alta presión y temperatura.
Juntas de expansión de caucho : normalmente se utilizan en sistemas HVAC, plantas de tratamiento de agua y otras aplicaciones que requieren absorción de vibraciones y reducción de ruido. El caucho es conocido por su flexibilidad y capacidad para soportar cambios de presión y temperatura, lo que lo convierte en una excelente opción para sistemas propensos a movimientos o cambios constantes.
Juntas de expansión de tela : Perfectas para sistemas de baja presión y alta temperatura, como turbinas de gas, las juntas de expansión de tela están hechas de materiales textiles duraderos que pueden soportar movimientos significativos sin comprometer la integridad. A menudo se utilizan en entornos donde la flexibilidad y la resistencia al calor son primordiales.
Juntas de expansión de PTFE : Fabricadas a partir de politetrafluoroetileno, estas juntas son altamente resistentes a los productos químicos y se utilizan ampliamente en plantas de procesamiento de productos químicos donde los materiales corrosivos son comunes. Las juntas de expansión de PTFE ofrecen un rendimiento excepcional en entornos donde otros materiales se degradarían rápidamente.
| Tipo de junta de expansión | Casos de uso ideales | Materiales clave | Aplicaciones típicas |
| Juntas de Expansión Metálicas | Ambientes de alta presión y alta temperatura | Acero inoxidable, Aleación | Refinerías de petróleo, Centrales eléctricas |
| Juntas de expansión de caucho | Absorción de vibraciones y ruidos, presión moderada. | Goma | Sistemas HVAC, Plantas de tratamiento de agua. |
| Juntas de expansión de tela | Sistemas de baja presión y alta temperatura. | Textiles duraderos | Turbinas de gas, entornos con altas temperaturas |
| Juntas de expansión de PTFE | Resistencia química, ambientes corrosivos. | PTFE (politetrafluoroetileno) | Plantas de procesamiento químico |
Materiales utilizados en juntas de expansión
Los materiales utilizados en las juntas de dilatación determinan su durabilidad, flexibilidad e idoneidad para entornos específicos. Los materiales comunes incluyen:
Caucho : Conocido por su flexibilidad y capacidad para absorber vibraciones, lo que lo hace ideal para sistemas HVAC y plantas de tratamiento de agua.
Acero inoxidable : ofrece solidez y resistencia a la corrosión en entornos de alta temperatura, lo que garantiza confiabilidad en industrias como la generación de energía y la de petróleo y gas.
PTFE : Proporciona una resistencia química excepcional y se utiliza en entornos altamente corrosivos, como plantas de procesamiento químico e instalaciones de tratamiento de residuos.
| Flexibilidad | del material | Resistencia a la temperatura | Resistencia química | Aplicaciones comunes |
| Goma | Alto | Moderado | Moderado | Climatización, tratamiento de agua |
| Acero inoxidable | Moderado | Alto | Bajo | Generación de energía, petróleo y gas |
| PTFE | Bajo | Alto | Muy alto | Procesamiento químico, Tratamiento de residuos |
Cómo las juntas de expansión absorben el movimiento y protegen los sistemas industriales
Absorción de expansión y contracción térmica
Una de las funciones más importantes de las juntas de expansión es acomodar el movimiento térmico en las tuberías causado por las fluctuaciones de temperatura. Cuando los materiales se calientan, se expanden y cuando se enfrían, se contraen. Sin juntas de expansión, las tuberías estarían sometidas a una presión excesiva, lo que provocaría posibles fugas o roturas. Las juntas de dilatación absorben este movimiento, evitando tensiones y daños a las tuberías. Al proporcionar un espacio flexible para la expansión y la contracción, estas juntas minimizan eficazmente el riesgo de daños a componentes críticos en los sistemas de tuberías.
Compensación de vibraciones y desalineaciones
En los sistemas industriales, las vibraciones son comunes debido a operaciones mecánicas o fuerzas externas. Estas vibraciones pueden causar un desgaste significativo en tuberías, juntas y maquinaria. Las juntas de expansión ayudan a absorber estas vibraciones, asegurando operaciones más suaves y evitando daños al sistema. También se adaptan a cualquier desalineación que se produzca durante el funcionamiento del sistema, asegurando que las tuberías permanezcan correctamente alineadas. Esta compensación ayuda a reducir la tensión innecesaria en el sistema y prolonga la vida útil del equipo.
Mantenimiento de la integridad del sistema bajo alta presión y temperatura
Los entornos de alta presión, como plantas de energía o instalaciones de procesamiento de productos químicos, ejercen una tensión significativa sobre las tuberías. Las juntas de expansión, particularmente las metálicas y las de PTFE, están diseñadas para soportar estas duras condiciones manteniendo la integridad del sistema. Su flexibilidad les permite absorber el movimiento y la expansión térmica que normalmente ocurren en condiciones tan extremas, lo que garantiza que el sistema continúe funcionando sin problemas sin correr el riesgo de sufrir daños debido a fluctuaciones excesivas de presión o temperatura.
Aplicaciones industriales clave de las juntas de expansión en varios sectores
Las juntas de expansión se utilizan en muchas industrias para mejorar el rendimiento del sistema, reducir el desgaste y garantizar la eficiencia operativa. Veamos algunas de las aplicaciones críticas en varios sectores:
Sistemas de generación de energía
Las juntas de expansión desempeñan un papel fundamental en las centrales eléctricas, particularmente en las turbinas de vapor y de gas, donde las altas temperaturas provocan una expansión térmica significativa. Estas juntas ayudan a controlar estos movimientos y previenen posibles daños a los sistemas de tuberías que transportan fluidos calientes. Sin juntas de expansión, las tuberías correrían el riesgo de pandearse o agrietarse, lo que provocaría costosas reparaciones y paradas del sistema.
Plantas de procesamiento químico
En las plantas químicas, las juntas de expansión son esenciales para el manejo de fluidos corrosivos y temperaturas extremas. Las juntas de expansión de PTFE son particularmente útiles en tales entornos, ya que ofrecen resistencia tanto a productos químicos como a altas temperaturas, lo que garantiza un flujo de materiales seguro y eficiente. Estas juntas se utilizan a menudo en entornos altamente corrosivos, donde otros materiales pueden fallar debido a la degradación.
Sistemas HVAC
En los sistemas HVAC, las juntas de expansión ayudan a gestionar los movimientos de tuberías y conductos, reduciendo la tensión en los componentes y previniendo fallas del sistema. Al absorber las vibraciones, estas articulaciones también ayudan a reducir el ruido, lo cual es crucial para mantener un ambiente de trabajo confortable. También ayudan a adaptarse a la expansión y contracción de los sistemas de tuberías debido a los cambios de temperatura, garantizando así un rendimiento óptimo del sistema HVAC.
Industria del petróleo y el gas
En el sector del petróleo y el gas, los oleoductos deben soportar altas presiones y temperaturas extremas. Las juntas de expansión son fundamentales para garantizar la integridad de las tuberías, prevenir fugas y reducir el riesgo de fallas del sistema en condiciones operativas desafiantes. Estas juntas proporcionan la flexibilidad necesaria para absorber el movimiento sin comprometer la resistencia de la tubería.
Plantas de Tratamiento de Agua
En las plantas de tratamiento de agua, las tuberías deben soportar constantes fluctuaciones de presión debido a cambios en los caudales y las condiciones operativas. Las juntas de expansión ayudan a gestionar estas fluctuaciones, evitando la tensión en el sistema y garantizando un flujo fluido de agua a través de la instalación. Al reducir el desgaste de las tuberías, las juntas de dilatación prolongan la vida útil del sistema y minimizan el riesgo de averías inesperadas.
Para obtener información más detallada sobre cómo funcionan las juntas de expansión en diversos entornos de tuberías, consulte este artículo.
Ventajas clave del uso de juntas de expansión en sistemas industriales
Prevención de fallas y tiempos de inactividad del equipo
Las juntas de expansión son esenciales para prevenir fallas en los equipos al absorber efectivamente las tensiones causadas por la expansión térmica, las vibraciones y las desalineaciones mecánicas. Estos componentes actúan como amortiguadores flexibles que mitigan las fuerzas ejercidas sobre maquinaria y tuberías críticas. Al absorber el impacto de las fluctuaciones de temperatura y las fuerzas mecánicas, las juntas de expansión ayudan a prevenir fugas, grietas o rupturas que podrían provocar costosas reparaciones y tiempo de inactividad. Este enfoque proactivo no sólo garantiza un funcionamiento continuo y fluido, sino que también protege la integridad de todo el sistema. A su vez, las empresas pueden evitar paradas inesperadas y costos de reparación de emergencia, mejorando en última instancia la productividad y la eficiencia operativa.
Mejora de la longevidad del sistema
La longevidad de los sistemas industriales depende en gran medida de qué tan bien puedan gestionar las tensiones mecánicas y los factores ambientales como los cambios de temperatura. Las juntas de expansión ayudan a prolongar la vida útil de tuberías, maquinaria y otros componentes al reducir el desgaste causado por el movimiento constante. Estas juntas absorben la expansión térmica, la contracción y las vibraciones, evitando una tensión excesiva en las piezas del sistema que, de otro modo, provocaría fatiga del material. Al minimizar la tensión mecánica, las juntas de expansión permiten que los sistemas funcionen a sus niveles máximos de rendimiento durante períodos prolongados, lo que a su vez reduce la frecuencia de reemplazos del sistema y revisiones costosas. Esto significa menores gastos de capital para las empresas y un rendimiento del sistema más confiable y a largo plazo.
Reducir los costos de mantenimiento
Uno de los beneficios más importantes de las juntas de expansión es su capacidad para reducir los costos generales de mantenimiento. Cuando se seleccionan correctamente y se les da un mantenimiento regular, las juntas de expansión evitan daños costosos que, de otro modo, provocarían reparaciones o reemplazos frecuentes de tuberías y otros componentes del sistema. Al mitigar los efectos de la expansión térmica, la vibración y la desalineación, las juntas de expansión ayudan a reducir la tensión en el sistema, haciéndolo menos propenso al desgaste. Ayudan a mantener la integridad estructural del sistema, asegurando que las piezas críticas permanezcan intactas y operativas. Con una reducción del estrés y el desgaste, las empresas pueden evitar el mantenimiento de emergencia y las reparaciones costosas, lo que se traduce en ahorros significativos durante la vida útil del sistema. Además, la inspección y el mantenimiento periódicos de las juntas de expansión ayudan a prolongar su vida útil, lo que ofrece aún más ahorros de costos al reducir la frecuencia de los reemplazos.
| Ventaja | Impacto en el sistema | Beneficio a largo plazo |
| Prevención de fallas en el equipo | Reduce el riesgo de daños y fugas. | Minimiza el tiempo de inactividad y los costos de reparación. |
| Mejora de la longevidad del sistema | Alarga la vida de tuberías y maquinaria. | Ahorra en costos de reemplazo |
| Reducir los costos de mantenimiento | Reduce la necesidad de reparaciones de emergencia. | Reduce el tiempo de inactividad inesperado |
Consideraciones importantes para seleccionar la junta de expansión adecuada
Condiciones ambientales (temperatura, presión, productos químicos)
El entorno en el que se utilizará una junta de dilatación influye en gran medida en la selección del material y el diseño. Por ejemplo, los sistemas de alta presión pueden requerir juntas de expansión metálicas, mientras que las plantas químicas pueden beneficiarse de las juntas a base de PTFE por su resistencia química. Comprender las condiciones de operación es esencial para elegir el tipo correcto de junta de expansión que funcionará de manera confiable en circunstancias específicas.
Requisitos de movimiento y alineación
La cantidad de movimiento esperado en el sistema es crucial al seleccionar una junta de expansión. Las juntas deben poder adaptarse al tipo específico de movimiento, ya sea expansión térmica, vibraciones o desalineación, sin comprometer la integridad del sistema. Las articulaciones diseñadas y de tamaño adecuado absorberán eficazmente estos movimientos, garantizando que el sistema funcione sin problemas.
Necesidades específicas de la aplicación (vibración, ruido, sellado)
Dependiendo de la aplicación, las juntas de expansión pueden necesitar características adicionales. Por ejemplo, algunos sistemas pueden requerir juntas que reduzcan el ruido o proporcionen un sellado eficaz para evitar fugas. Es importante considerar estas necesidades al seleccionar el tipo de junta adecuado. Por ejemplo, las juntas de goma que amortiguan el ruido pueden ser más adecuadas para sistemas HVAC, mientras que las juntas metálicas de alta temperatura son ideales para plantas de generación de energía.
Mejores Prácticas para Mantenimiento e Inspección de Juntas de Expansión
Inspecciones de rutina y reemplazos oportunos
Las inspecciones periódicas son esenciales para garantizar que las juntas de expansión sigan funcionando según lo previsto. El reemplazo oportuno de juntas dañadas o desgastadas ayuda a evitar fallas inesperadas que podrían interrumpir las operaciones. Las inspecciones deben centrarse en identificar signos de desgaste, como grietas, decoloración o fugas.
Signos de desgaste
Los primeros signos de desgaste, como grietas, decoloración o fugas, indican que es posible que sea necesario reemplazar la junta de expansión. Inspeccionar las juntas con regularidad puede ayudar a identificar estos problemas antes de que causen fallas en el sistema. Una acción oportuna puede evitar costosas reparaciones de emergencia y tiempos de inactividad prolongados.
| Signo de desgaste | Qué indica | Acción requerida |
| Grietas | Posible fatiga del material o sobreexposición. | Reemplace la junta |
| Decoloración (blanqueamiento) | Posibles puntos críticos o daños químicos | Inspeccionar por daños |
| Fugas | Fallo del sello o degradación del material. | Reemplazar inmediatamente |
| Tela expuesta | Posible desgaste por vibraciones o calor. | Inspeccionar la integridad estructural |
Mantenimiento proactivo para evitar reparaciones costosas
Reemplazar proactivamente las juntas de expansión desgastadas durante el tiempo de inactividad programado ayuda a evitar reparaciones de emergencia y reduce los costos generales de mantenimiento. La planificación del mantenimiento regular garantiza que los sistemas sigan siendo operativos y eficientes. Al abordar los problemas tempranamente, las empresas pueden evitar los importantes costos asociados con fallas no planificadas del sistema.
Conclusión
Las juntas de expansión son esenciales para mantener la seguridad, la eficiencia y la longevidad de los sistemas industriales. Absorben el movimiento, previenen daños y reducen la tensión en tuberías y maquinaria, asegurando un funcionamiento fluido. La selección, instalación y mantenimiento adecuados son fundamentales para evitar reparaciones costosas y minimizar el tiempo de inactividad. Con el cuidado adecuado, las juntas de expansión brindan importantes beneficios en eficiencia operativa y ahorro de costos. YDCT ofrece soluciones innovadoras que mejoran la longevidad y el rendimiento del sistema, garantizando que sus operaciones se realicen sin problemas y de manera eficiente. Sus productos están diseñados para proporcionar un valor excepcional al abordar las necesidades únicas de los sistemas industriales.
Preguntas frecuentes
P: ¿Qué es una junta de dilatación y por qué es importante?
R: Una junta de expansión es un componente flexible que se utiliza en sistemas de tuberías para absorber la expansión térmica, las vibraciones y la desalineación. Ayuda a prevenir daños, fugas y fallas del sistema, asegurando la longevidad y eficiencia de los sistemas industriales.
P: ¿Cómo absorben las juntas de expansión el movimiento?
R: Las juntas de expansión se adaptan a la expansión, contracción y vibraciones térmicas, lo que permite que las tuberías y la maquinaria se muevan sin causar tensión ni daños. Esto ayuda a mantener la integridad del sistema, particularmente en entornos de alta presión o alta temperatura.
P: ¿Por qué los sistemas industriales necesitan juntas de expansión?
R: Los sistemas industriales experimentan movimientos constantes debido a fluctuaciones de temperatura, tensión mecánica y vibraciones. Las juntas de expansión son esenciales para absorber estas fuerzas, evitando grietas, fugas y fallas del sistema, extendiendo así la vida útil del sistema.
P: ¿Cuáles son los beneficios de utilizar juntas de expansión?
R: Las juntas de expansión brindan beneficios clave, como prevenir fallas en los equipos, reducir los costos de mantenimiento, mejorar la longevidad del sistema y minimizar el tiempo de inactividad. Ayudan a mantener un funcionamiento suave absorbiendo el estrés y el movimiento.
P: ¿Cómo elijo la junta de expansión adecuada para mi sistema?
R: La selección depende de factores como la temperatura, la presión, la exposición a sustancias químicas y el tipo de movimiento en su sistema. Hacer coincidir adecuadamente el tipo de junta con estas condiciones garantiza un rendimiento óptimo y una longevidad del sistema.
