Introducción
Los fuelles metálicos son cruciales en muchos sistemas industriales. Estos componentes flexibles absorben movimiento, vibración y expansión térmica.
En este artículo, exploraremos qué son los fuelles metálicos, cómo funcionan y su importancia en la ingeniería. También aprenderá sobre su proceso de fabricación y sus aplicaciones en todas las industrias.
Comprender los conceptos básicos de los fuelles metálicos
Definición de fuelle metálico

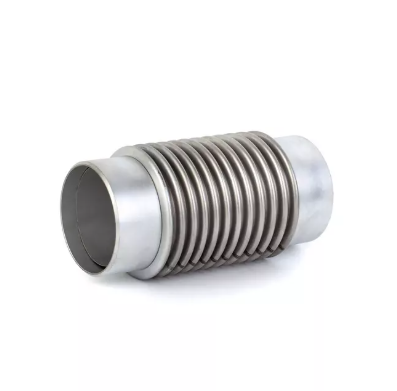

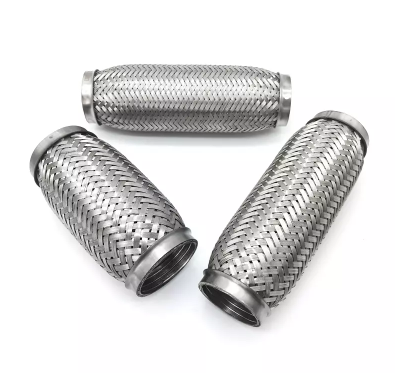

Un fuelle metálico es un tubo flexible de paredes delgadas fabricado con materiales como acero inoxidable, aleaciones de níquel y titanio. Estos tubos se distinguen por su diseño corrugado o convoluto, lo que les confiere la capacidad única de estirarse, comprimirse y doblarse sin perder sus propiedades de sellado. La estructura especial les permite adaptarse a movimientos axiales, laterales o angulares dentro de un sistema. Los materiales utilizados en los fuelles metálicos se seleccionan por su durabilidad, flexibilidad y capacidad para soportar temperaturas, presiones y ambientes corrosivos extremos. Como resultado, se utilizan ampliamente en sistemas como tuberías, sistemas de escape y cámaras de vacío.
Características clave de los fuelles metálicos
La flexibilidad de los fuelles metálicos es posiblemente su característica más importante. Las circunvoluciones de su diseño les permiten absorber el movimiento en múltiples direcciones: axial, lateral y angular. Esta flexibilidad es esencial para sistemas que experimentan expansión, contracción o vibración. Los materiales utilizados en su construcción brindan resistencia y resiliencia en las condiciones más duras, como temperaturas extremas o ambientes de alta presión. Además, los fuelles metálicos son capaces de absorber vibraciones, lo que los convierte en una opción ideal para aplicaciones sensibles que requieren un funcionamiento suave, como maquinaria e instrumentos de precisión.
Importancia de los fuelles metálicos en ingeniería
Los fuelles metálicos son fundamentales para industrias como la aeroespacial, la automotriz y la de dispositivos médicos. Su capacidad para mantener un sello mientras absorben el movimiento y las fluctuaciones de presión garantiza que los sistemas puedan continuar funcionando sin problemas, incluso en condiciones difíciles. En el sector aeroespacial, por ejemplo, se ocupan de los cambios de presión y las vibraciones en los motores a reacción. En la industria automotriz, estos componentes se utilizan en sistemas de escape para absorber vibraciones y evitar fugas de escape. Ya sea que esté trabajando con un dispositivo médico sensible o un motor de alto rendimiento, los fuelles metálicos brindan la flexibilidad y confiabilidad necesarias para evitar fugas y fallas.
La funcionalidad y la mecánica de los fuelles metálicos
El diseño único de los fuelles metálicos
Lo que hace que los fuelles metálicos destaquen es su diseño único y complicado. La estructura ondulada permite que estos componentes se expandan, contraigan y doblen en respuesta a diversas tensiones mecánicas. Este diseño es perfecto para sistemas que necesitan absorber movimiento o manejar cambios de presión sin perder su capacidad de sellado. La profundidad y el número de circunvoluciones se calculan durante el proceso de diseño para garantizar que los fuelles funcionen eficazmente en aplicaciones específicas. Ya sea que la aplicación implique desplazamiento axial, vibración o movimiento angular, los fuelles se adaptan y funcionan en consecuencia, asegurando que el sistema permanezca intacto.
Mecanismo de absorción de movimiento
Cuando se aplica presión o tensión mecánica a un sistema, los fuelles metálicos responden expandiéndose, comprimiéndose o doblándose. Este movimiento les permite absorber cambios sin comprometer su integridad estructural. Las fuerzas axiales, laterales o angulares hacen que las circunvoluciones se flexionen, distribuyendo la tensión por todo el fuelle. La clave de su funcionalidad es su capacidad para absorber estos movimientos manteniendo sus propiedades de sellado. La elasticidad de los fuelles asegura que vuelvan a su forma original una vez que se elimina la tensión, preservando la estabilidad y eficiencia del sistema.
Deformación elástica y distribución de tensiones.
Los fuelles metálicos destacan por su capacidad de deformarse elásticamente bajo tensión. A medida que se flexionan, absorben la energía de la fuerza aplicada y la distribuyen uniformemente por toda la estructura. Esto ayuda a prevenir puntos de tensión localizados que podrían provocar fallos o fatiga. La deformación elástica permite que los fuelles resistan movimientos repetidos o fluctuaciones de presión durante períodos prolongados. La flexibilidad de los fuelles garantiza que, incluso bajo tensión continua, puedan adaptarse y volver a su forma original, lo que los hace muy duraderos y fiables.
Capacidades de sellado
Además de sus propiedades de absorción de movimiento, los fuelles metálicos están diseñados para mantener un sello hermético. Esta capacidad de sellar herméticamente es crucial en aplicaciones que requieren sistemas a prueba de fugas. Ya sea que se trate de fluidos o gases peligrosos o se mantengan entornos de vacío, los fuelles metálicos garantizan que no se produzcan fugas, incluso bajo presiones y temperaturas fluctuantes. Esta capacidad de sellado es particularmente valiosa en industrias como la aeroespacial, la de dispositivos médicos y la de procesamiento químico, donde las fugas pueden provocar fallas costosas o riesgos para la seguridad.
Procesos de fabricación y elección de materiales para fuelles metálicos

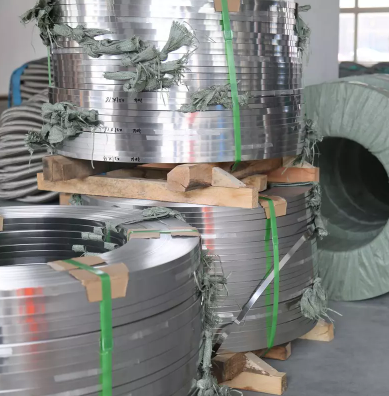

Materiales comunes utilizados en fuelles metálicos
Los materiales elegidos para la fabricación de los fuelles metálicos juegan un papel importante en su rendimiento. El acero inoxidable es el material más utilizado debido a su equilibrio entre flexibilidad, resistencia y resistencia a la corrosión. Las aleaciones de níquel se utilizan normalmente para aplicaciones de alta temperatura, mientras que el titanio se selecciona para entornos con riesgos extremos de corrosión. La selección de materiales depende de factores como el tipo de entorno, los niveles de presión y las fluctuaciones de temperatura esperadas. El uso de los materiales adecuados garantiza que los fuelles metálicos funcionen de manera óptima y confiable durante toda su vida útil.
| Material | Resistencia a la corrosión | Rango de temperatura | Resistencia a la presión | Flexibilidad | Aplicaciones comunes |
| Acero inoxidable | Excelente | -100°C a 700°C | Alto | Moderado | Aplicaciones industriales generales |
| Aleaciones de níquel | Muy alto | -200°C a 1000°C | Muy alto | Bajo | Ambientes de alta temperatura |
| Titanio | Excelente | -150°C a 600°C | Alto | Moderado | Ambientes corrosivos y extremos. |
Proceso de fabricación
El proceso de fabricación de fuelles metálicos implica varias técnicas, incluida la formación por punzonado, la formación por expansión y la soldadura de bordes. El punzonado es un método rentable ideal para la producción a gran escala y ofrece una flexibilidad moderada. El conformado por expansión, por otro lado, proporciona una mayor flexibilidad y se utiliza para aplicaciones que requieren mayor movimiento y manejo de presión. La soldadura de bordes, que ofrece la mayor precisión, se utiliza normalmente para aplicaciones críticas donde la durabilidad y la estanqueidad son esenciales, como en los sistemas de vacío. La elección del método de fabricación depende de los requisitos de la aplicación y de las características específicas que se necesitan de los fuelles metálicos.
| Método de fabricación | Flexibilidad | Tolerancia a la presión | Precisión | Aplicaciones ideales |
| Formación de punzones | Moderado | Moderado | Bajo | Producción de gran volumen, uso general. |
| Formación de expansión | Alto | Alto | Moderado | Aplicaciones de alto movimiento, precisión |
| Soldadura de bordes | Bajo | Muy alto | Muy alto | Aplicaciones críticas, sistemas de vacío. |
Obtenga más información sobre los fuelles metálicos formados hidráulicamente.
Personalización del diseño basada en la aplicación
Los fuelles metálicos son altamente personalizables, lo que permite a los ingenieros ajustar el número de circunvoluciones, su profundidad y el espesor del material según las necesidades específicas de la aplicación. Por ejemplo, los sistemas que experimentan condiciones de alta presión o alta temperatura pueden requerir materiales más gruesos o más circunvoluciones para absorber la tensión y el movimiento de manera efectiva. De manera similar, los sistemas con movimientos frecuentes pueden necesitar convoluciones más profundas para proporcionar una mayor flexibilidad. Al adaptar el diseño de los fuelles metálicos, los ingenieros pueden garantizar que estos componentes cumplan con los requisitos de rendimiento de sus aplicaciones específicas.
Ventajas clave del uso de fuelles metálicos en aplicaciones industriales
Flexibilidad y durabilidad
La flexibilidad de los fuelles metálicos les permite absorber el movimiento sin causar daños a los componentes circundantes. Esta flexibilidad es particularmente valiosa en sistemas que experimentan tensiones mecánicas o térmicas, como tuberías, turbinas o sistemas de escape. Además de su flexibilidad, los fuelles metálicos son muy duraderos, lo que garantiza un rendimiento a largo plazo incluso en entornos difíciles. Su capacidad para soportar movimientos repetidos y cambios de presión los convierte en un componente esencial en sistemas donde la confiabilidad es primordial.
Amortiguación de vibraciones y reducción de ruido
En muchas aplicaciones industriales, las vibraciones pueden causar daños a los equipos y reducir la eficiencia de los sistemas. Los fuelles metálicos sirven como amortiguadores de vibraciones eficaces, aislando y absorbiendo vibraciones que de otro modo se propagarían a través del sistema. Esto no sólo ayuda a prolongar la vida útil del equipo sino que también reduce el ruido generado por la maquinaria. En entornos donde la reducción del ruido es una prioridad, como en hospitales o laboratorios, los fuelles metálicos proporcionan una solución más silenciosa y eficiente.
Compensación de expansión térmica
En sistemas donde los cambios de temperatura hacen que los materiales se expandan o contraigan, los fuelles metálicos ayudan a absorber el movimiento resultante. Sin la flexibilidad que proporcionan los fuelles, estos cambios inducidos por la temperatura podrían provocar que las tuberías y otros componentes se agrieten, se deformen o fallen. Los fuelles metálicos compensan eficazmente la expansión y contracción térmica, asegurando que los sistemas permanezcan intactos incluso en entornos con frecuentes fluctuaciones de temperatura.
Resistencia a la corrosión y resistencia a alta presión
Los materiales utilizados en los fuelles metálicos se eligen por su capacidad para resistir la corrosión, lo que los hace ideales para su uso en entornos agresivos, como plantas de procesamiento químico, plataformas petrolíferas marinas o plantas de energía. Los fuelles metálicos fabricados con acero inoxidable o aleaciones de níquel pueden resistir la exposición a sustancias corrosivas sin degradarse. Además, están diseñados para funcionar en condiciones de alta presión, lo que garantiza que mantengan sus capacidades de sellado incluso en sistemas que experimentan estrés extremo.
Descubra cómo se aplican los fuelles metálicos en todos los sectores consultando una guía de aplicación detallada.
| Ventaja | Descripción | Aplicaciones de ejemplo |
| Flexibilidad y durabilidad | Absorbe el movimiento sin dañar los componentes, garantiza un rendimiento a largo plazo | Sistemas de tuberías, turbinas, sistemas de escape. |
| Amortiguación de vibraciones y ruido | Reduce las vibraciones y el ruido, prolonga la vida útil del equipo. | Instrumentos de precisión, maquinaria industrial. |
| Compensación de expansión térmica | Se adapta a cambios de longitud debido a fluctuaciones de temperatura. | Intercambiadores de calor, tuberías de vapor. |
| Resistencia y durabilidad a la corrosión | Resiste la corrosión, mantiene el rendimiento en entornos hostiles | Procesamiento químico, plantas de energía. |
Desafíos y consideraciones en el diseño de fuelles metálicos
Equilibrio entre flexibilidad y durabilidad
Uno de los desafíos más importantes en el diseño de fuelles metálicos es lograr el equilibrio adecuado entre flexibilidad y durabilidad. Si bien los fuelles metálicos están diseñados para absorber el movimiento y la expansión térmica, una flexibilidad excesiva puede reducir su resistencia y provocar fallas prematuras. Por otro lado, centrarse demasiado en la durabilidad puede hacer que los fuelles sean demasiado rígidos, impidiéndoles absorber eficazmente la tensión. El número de espiras, su profundidad y el espesor del material deben optimizarse cuidadosamente para garantizar que los fuelles mantengan la flexibilidad sin comprometer su capacidad para soportar altas presiones y tensiones mecánicas a lo largo del tiempo.
Selección de materiales y compatibilidad
La elección del material para los fuelles metálicos es otro factor crítico en su rendimiento y longevidad. El material debe ser compatible con el entorno en el que se utilizarán los fuelles, asegurando que puedan soportar temperaturas extremas, sustancias corrosivas y altas presiones. El acero inoxidable, por ejemplo, es una excelente opción para aplicaciones industriales generales debido a su resistencia a la corrosión y flexibilidad. Sin embargo, para entornos con temperaturas más altas o productos químicos agresivos, las aleaciones de níquel o titanio pueden ser más adecuadas. Garantizar la compatibilidad del material es crucial para prevenir la degradación prematura, mantener el rendimiento y garantizar la seguridad del sistema.
Garantizar sellos herméticos en aplicaciones críticas
En aplicaciones como sistemas de vacío, tuberías de alta presión o procesamiento químico, garantizar un sello hermético es de suma importancia. Los fuelles metálicos deben diseñarse con precisión para evitar fugas, ya que incluso una pequeña rotura puede provocar fallos catastróficos. Pueden surgir desafíos en el sellado debido a factores como la degradación del material, una instalación incorrecta o fluctuaciones de presión. Los ingenieros deben utilizar tecnologías de sellado avanzadas, como soldadura y soldadura de bordes, para garantizar la integridad de los fuelles. Además, la inspección y el mantenimiento periódicos son fundamentales para detectar posibles debilidades que puedan comprometer el sellado.
Mejores prácticas para el mantenimiento y limpieza de fuelles metálicos
Inspección y seguimiento periódicos
La inspección de rutina es esencial para garantizar que los fuelles metálicos sigan funcionando correctamente con el tiempo. Las revisiones periódicas pueden detectar signos tempranos de desgaste, corrosión o deformación que podrían provocar fallas. Al monitorear los fuelles, los ingenieros pueden detectar problemas potenciales antes de que se agraven, lo que reduce el tiempo de inactividad y evita reparaciones costosas. La frecuencia de las inspecciones dependerá del entorno del sistema y del nivel de movimiento que experimenten los fuelles. Por ejemplo, los sistemas que experimentan altas vibraciones o temperaturas extremas pueden requerir controles más frecuentes.
Técnicas de limpieza y materiales recomendados
Una limpieza adecuada es vital para mantener el rendimiento y la vida útil de los fuelles metálicos. El uso de agentes de limpieza inadecuados puede provocar corrosión, degradación del material o daños a la estructura del fuelle. Es importante seleccionar agentes de limpieza que sean compatibles con el material del fuelle, como disolventes o detergentes suaves. Deben evitarse los productos químicos agresivos, como sustancias ácidas o abrasivas, ya que pueden causar daños graves. La limpieza debe realizarse con regularidad, especialmente en entornos donde se pueden acumular contaminantes como polvo, aceite o productos químicos. Mantener los fuelles limpios garantiza que sigan siendo funcionales y eficientes en su función.
Lubricación para mejorar la flexibilidad
La lubricación juega un papel crucial en el mantenimiento de la flexibilidad y el rendimiento de los fuelles metálicos, especialmente en sistemas con movimientos de alta frecuencia. Los lubricantes adecuados ayudan a reducir la fricción, facilitando que el fuelle se flexione y vuelva a su forma original. Esto es particularmente importante en aplicaciones que requieren expansión y contracción frecuentes, ya que el movimiento puede desgastar el fuelle con el tiempo. Los lubricantes deben seleccionarse cuidadosamente en función del material de los fuelles y de las condiciones ambientales a las que están expuestos. El uso del lubricante adecuado garantiza que los fuelles mantengan su elasticidad y capacidad de sellado durante toda su vida útil.
Conclusión
Los fuelles metálicos son cruciales en la ingeniería moderna. Ofrecen flexibilidad, durabilidad y excelente sellado. Estos componentes son vitales para absorber movimientos, vibraciones y cambios de temperatura en diversas industrias, incluidas la aeroespacial, la automotriz y la petroquímica. Al seleccionar los materiales adecuados y garantizar un mantenimiento adecuado, los ingenieros pueden prolongar la vida útil de los fuelles metálicos. A medida que avanza la tecnología, el papel de los fuelles metálicos en el mantenimiento de la eficiencia del sistema sigue siendo esencial.
Para quienes buscan soluciones de alta calidad, YDCT ofrece productos diseñados para brindar un valor excepcional en términos de rendimiento y confiabilidad. Sus fuelles metálicos están diseñados para una amplia gama de aplicaciones, lo que garantiza una durabilidad a largo plazo y un funcionamiento eficiente del sistema.
Preguntas frecuentes
P: ¿Qué son los fuelles metálicos?
R: Los fuelles metálicos son tubos corrugados flexibles diseñados para absorber movimiento, vibración y expansión térmica en diversos sistemas mecánicos. Por lo general, están hechos de materiales como acero inoxidable y aleaciones de níquel.
P: ¿Cómo funcionan los fuelles metálicos?
R: Los fuelles metálicos funcionan expandiéndose, comprimiéndose y doblándose en respuesta a la presión y el movimiento, lo que les permite absorber tensiones mecánicas mientras mantienen un sello hermético.
P: ¿Por qué son importantes los fuelles metálicos en aplicaciones industriales?
R: Los fuelles metálicos ayudan a mantener la integridad del sistema al prevenir fugas y absorber vibraciones, lo que los hace esenciales en industrias como la aeroespacial, automotriz y de procesamiento químico.
P: ¿Qué materiales se utilizan para los fuelles metálicos?
R: Los fuelles metálicos suelen estar hechos de acero inoxidable, aleaciones de níquel o titanio, elegidos por su flexibilidad, resistencia a la corrosión y capacidad para soportar temperaturas y presiones extremas.
P: ¿Cómo mantengo los fuelles metálicos?
R: La inspección periódica, el uso de agentes de limpieza compatibles y la lubricación ayudan a garantizar la longevidad y funcionalidad de Metal Bellows. Es importante comprobar periódicamente el desgaste o la corrosión.
P: ¿Son rentables los fuelles metálicos?
R: Si bien los fuelles metálicos pueden tener un costo inicial más alto, su durabilidad y larga vida útil los hacen rentables a largo plazo al reducir el mantenimiento y prevenir fallas del sistema.
