Introducción: comprensión de la tubería flexible Interlock
Como componente importante del sistema de escape, un tubo flexible de bloqueo permite que la tubería mantenga la estabilidad general del sistema cuando se somete a un cierto nivel de vibración del motor, expansión térmica y desplazamiento de la instalación. No es sólo un tubo corrugado flexible, sino también un componente clave que no se puede ignorar al diseñar y mantener un sistema de escape.
Como fábrica profesional centrada en la investigación, el desarrollo y la producción de conexiones flexibles de escape , YDCT tiene más de treinta años de experiencia en fabricación y venta de fuelles de escape de acero inoxidable y productos relacionados. Entre ellos, el tubo flexible de enclavamiento, como uno de los acoplamientos flexibles de escape con la vida útil más larga y el rango de aplicación más amplio, puede satisfacer requisitos diversificados, tales como turismos comunes, motocicletas, camiones pesados, equipos de energía industrial e incluso aplicaciones marinas y aeroespaciales.
Por este motivo, se ha convertido en una opción de referencia importante para la mayoría de los compradores a la hora de seleccionar conexiones flexibles para sistemas de escape, y también es una pieza de repuesto contra desgaste de escape muy popular. A continuación, presentaremos con más detalle las características estructurales, la selección de materiales y las aplicaciones de los tubos flexibles entrelazados en diferentes sistemas de escape, para ayudarlo a obtener una comprensión más completa de sus ventajas y aplicabilidad.
¿Qué es un tubo de escape flexible?
Primero, debemos entender qué es un tubo de escape flexible. En pocas palabras, un tubo de escape flexible es a la vez un componente de conexión básico en el sistema de escape y una importante pieza de protección contra el desgaste. Puede adaptarse mejor al desplazamiento multidireccional dentro del sistema, evitando así que otros componentes más caros se vean afectados.
En condiciones sin corrosión ambiental, impacto externo u otros factores como la concentración de tensión causada por los soportes del motor, los fuelles de escape de acero inoxidable de un vehículo típico generalmente pueden usarse durante unos diez a quince años, lo que corresponde a un kilometraje de aproximadamente 150.000 a 250.000 kilómetros. Cuando el tubo de escape flexible está dañado, se puede escuchar claramente un ruido anormal. En este momento, si observa el tubo de escape flexible debajo del vehículo, verá grietas en el área de conexión entre la malla trenzada y los fuelles en ambos extremos. En este caso, es necesario sustituir el tubo de escape flexible por uno nuevo.
Si tiene capacidad básica de corte y soldadura, puede medir las dimensiones requeridas, comprar un tubo flexible adecuado en un taller de reparación local o en una tienda en línea y luego reemplazar el tubo flexible de escape usted mismo . Para los tubos flexibles de escape utilizados en otros campos de aplicación, el principio es básicamente el mismo.
Estructura y materiales de la tubería flexible Interlock
El diseño de un tubo flexible de enclavamiento de acero inoxidable es en realidad similar al de un fuelle flexible de escape general. Las estructuras centrales incluyen principalmente fuelles, malla trenzada exterior y manguitos terminales. La diferencia más importante es que una tira adecuada de acero inoxidable de alta resistencia está entrelazada en espiral en el interior para formar un cuerpo de tubería interno.
Esta estructura no sólo reduce la resistencia al flujo y la turbulencia, sino que también ayuda a reducir el ruido y la vibración del escape. Al mismo tiempo, puede soportar temperaturas más altas, porque la manguera de bloqueo puede proteger la capa externa del fuelle de la exposición directa a los gases de escape a alta temperatura. También evita que las partículas residuales de los gases de escape se acumulen en los espacios del fuelle, aumentando así la resistencia general del tubo flexible y extendiendo su vida útil. Por supuesto, el precio es relativamente más alto. Sin embargo, como fabricante líder de fuelles de escape en China, YDCT tiene un sistema de producción automático y semiautomático maduro, con precios muy competitivos. Le invitamos a contactarnos para producción al por mayor y personalizada.
Materiales comunes y rendimiento
Generalmente utilizamos acero inoxidable AISI 304 como material principal para los tubos flexibles entrelazados, porque tiene buena resistencia a la corrosión en ambientes salinos y de alta temperatura. Al mismo tiempo, también ofrecemos mangueras flexibles de bloqueo por separado , que pueden fabricarse con materiales adicionales como acero inoxidable 201 o acero galvanizado.
Debido a que este tipo de manguera de enclavamiento tiene la capacidad de adaptarse a la expansión térmica, a menudo se usa en posiciones de conexión de escape en grupos electrógenos y camiones pesados. Las aplicaciones se pueden encontrar en los tubos flexibles OE 942 490 2019, 942 490 3119 Mercedes-Benz, así como en los tubos flexibles 1753639 Scania.
Principio de funcionamiento en el sistema de escape.
Respuesta estructural y flexibilidad
En los sistemas de escape reales, el tubo flexible de enclavamiento no es un componente que 'funciona activamente'. No tiene mecanismos de movimiento complejos, sino que depende de la deformación del material y la tolerancia estructural para realizar su función. La presencia de la estructura entrelazada evita que las cargas se concentren en un único punto de corrugación y, en cambio, distribuye la tensión gradualmente a lo largo de la capa entrelazada en espiral. Esta característica se vuelve particularmente evidente después de un funcionamiento prolongado.
En comparación con los fuelles ordinarios que dependen más de la malla trenzada externa para limitar la deformación, el tubo flexible entrelazado tiene una capa interna que participa directamente en la carga, lo que resulta en una condición de tensión general más equilibrada. Esta es también una de las razones por las que es menos probable que sufra fallos prematuros por fatiga durante el uso prolongado.
Alojamiento de expansión térmica
En condiciones de funcionamiento continuo a alta temperatura, los cambios dimensionales en el sistema de escape son inevitables. La estructura interna del tubo flexible entrelazado permite la extensión y compresión axial controlada del cuerpo del tubo. Este movimiento no es completamente libre, sino que está limitado dentro de un rango seguro por la capa de interbloqueo, evitando así cargas adicionales en soldaduras, bridas o secciones de tubería rígida.
En aplicaciones prácticas, esta estructura funciona más como dejar un 'margen' para el sistema en lugar de soportar toda la deformación. Esta es también la razón por la que generalmente se instala en posiciones de conexión clave en lugar de usarse en secciones de tubería largas.
Aplicaciones típicas

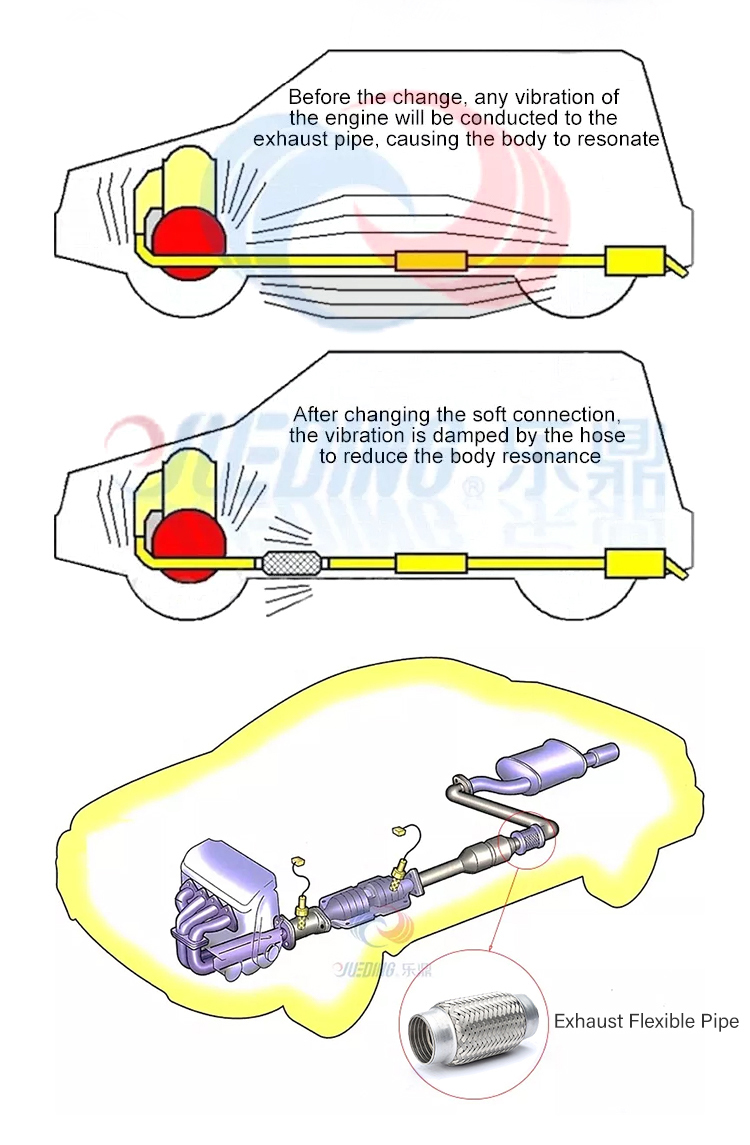

Sistemas de escape automotrices
En los sistemas de escape de vehículos, los tubos flexibles con interbloqueo a menudo se consideran una alternativa de mayor confiabilidad, especialmente en posiciones donde se involucra una vida útil más larga o costos de reemplazo más altos. En comparación con los tubos flexibles de escape ordinarios, es menos probable que la estructura de enclavamiento experimente el colapso de la pared interior o falla del fuelle en condiciones prolongadas de alta temperatura. Por lo tanto, se adopta en algunos sistemas de escape de equipos originales o piezas de repuesto de altos requisitos. En el mercado de repuestos, también se utiliza comúnmente como pieza de repuesto duradera para resolver el problema de fallas repetidas de los tubos de escape flexibles estándar.
Tuberías industriales y de alta temperatura
En los campos no relacionados con los vehículos, los tubos flexibles entrelazados se tratan más a menudo como componentes de conexión estructural que como piezas consumibles. En los grupos electrógenos, equipos de energía estacionarios o tuberías de escape de alta temperatura, los sistemas generalmente operan durante ciclos largos y tienen altos costos de tiempo de inactividad. En tales escenarios, se presta más atención a la estabilidad a largo plazo y a la integridad estructural de los componentes de la conexión. En estos sistemas, el tubo flexible entrelazado desempeña principalmente el papel de 'amortiguador estructural' en lugar de ser un componente reemplazado con frecuencia.
Comparación con otros tubos de escape flexibles
Tubería entrelazada versus tubería flexible trenzada
La ventaja de los tubos de escape flexibles trenzados radica en su estructura simple y menor costo, lo que los hace adecuados para sistemas con un alto grado de estandarización y condiciones de operación relativamente estables. Sin embargo, en la práctica, la malla trenzada sirve principalmente para limitar la forma exterior. Una vez que el fuelle interno sufre fatiga o daño local, la vida útil general disminuirá rápidamente.
Los tubos flexibles Interlock, por otro lado, involucran la capa interna de metal entrelazado para soportar la carga, lo que permite que el cuerpo de la tubería mantenga una forma más estable durante el funcionamiento a largo plazo. Esta diferencia se vuelve gradualmente más evidente en entornos de alta temperatura o de funcionamiento continuo.
Tubería de bloqueo frente a tubería flexible de fuelle estándar
Los tubos flexibles de fuelle estándar pueden funcionar bien a corto plazo, pero bajo cargas repetidas o fuerzas excéntricas, las raíces corrugadas se convierten fácilmente en puntos débiles. El diseño de interbloqueo no pretende reemplazar la estructura del fuelle, sino reforzarla, evitando que la capa del fuelle quede expuesta directamente a las condiciones de trabajo más duras. Desde una perspectiva de lógica estructural, un tubo flexible entrelazado está más cerca de un 'fuelle reforzado' que de un tipo de producto completamente diferente.

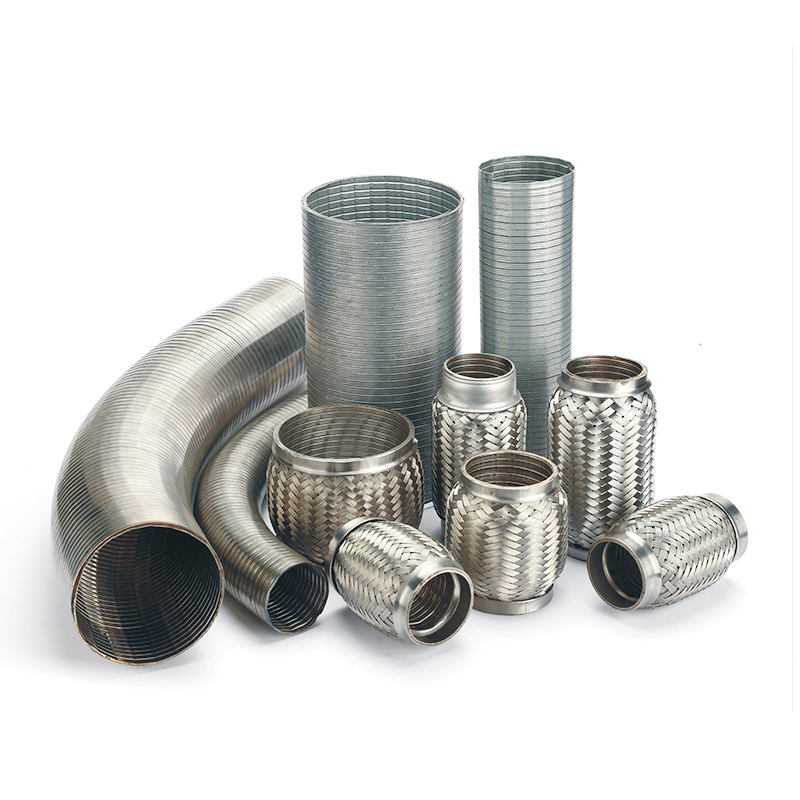

Tamaños comunes y personalización
Los tubos flexibles Interlock ofrecen una flexibilidad considerable en la selección de tamaños. Los diámetros interiores comunes varían de 38 mm a 254 mm, y los diámetros exteriores varían ligeramente según la configuración estructural. La longitud generalmente se determina según el espacio de instalación y el diseño del sistema.
Además de los conjuntos de tuberías completos, también se pueden proporcionar juntas de expansión separadas o tubos interiores entrelazados para combinarlos con secciones de tubos de escape existentes. Para sistemas no estándar, el espesor de la pared, el ancho de la tira de enclavamiento y las configuraciones de los extremos se pueden ajustar de acuerdo con los requisitos reales para adaptarse a diferentes condiciones de instalación y operación.
Ventajas de utilizar tubos flexibles Interlock
Desde una perspectiva estructural, la característica principal de un tubo flexible entrelazado es la adición de una estructura metálica interna que participa en la carga. Esto lo hace menos propenso a fallas causadas por fatiga localizada durante el funcionamiento a largo plazo.
Esto significa intervalos de servicio más largos y una condición del sistema más estable, en lugar de simplemente perseguir indicadores de rendimiento iniciales. En sistemas donde es importante reducir el tiempo de inactividad, la frecuencia de reemplazo o los costos de mano de obra de mantenimiento, esta ventaja estructural se hará evidente gradualmente.
Conclusión
Los tubos flexibles Interlock no son una opción obligatoria para todos los sistemas de escape, pero en escenarios con mayores requisitos de confiabilidad y vida útil, suelen ser una opción más conservadora y estable. Al introducir una estructura entrelazada basada en fuelles tradicionales, este tipo de producto muestra claras diferencias en la integridad estructural y el rendimiento a largo plazo. Comprender su posición en relación con los tubos de escape flexibles comunes le ayuda a tomar decisiones más adecuadas al diseñar o reemplazar sistemas de escape.
