Limitaciones de escape de acciones y compensaciones de ingeniería
Los vehículos producidos en masa enfrentan múltiples restricciones de ingeniería cuando se trata del diseño del sistema de escape, incluido el cumplimiento de las emisiones, las regulaciones de ruido, la eficiencia de rentabilidad, el espacio de empaque, los procesos de ensamblaje y la durabilidad a largo plazo. Para garantizar el cumplimiento regulatorio y mantener la confiabilidad, los fabricantes a menudo usan materiales de pared más gruesos, estructuras de silenciamiento más complejas y convertidores catalíticos cuidadosamente posicionados con la ubicación adecuada del sensor. Estas medidas, aunque efectivas para los requisitos legales y operativos, comprometen el flujo de escape óptimo y el rendimiento acústico. Desde una perspectiva de ajuste, muchas actualizaciones de agotamiento del mercado de accesorios simplemente restauran el potencial original del motor que fue 'sacrificado ' durante los compromisos de producción en masa.

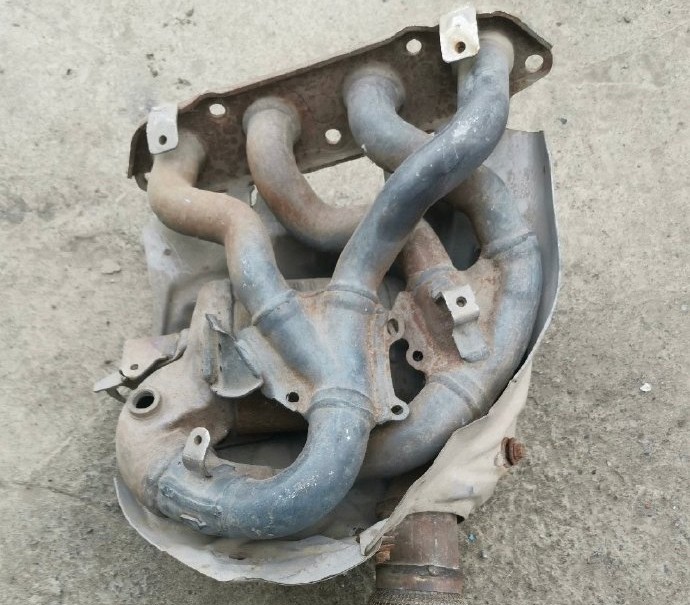

Limitaciones de cumplimiento, embalaje y durabilidad
Los fabricantes de automóviles priorizan las pruebas de emisiones de aprobación y garantizan la confiabilidad a largo plazo sobre el rendimiento máximo. Las geometrías de escape están optimizadas para un riesgo regulatorio mínimo, lo que a menudo conduce a una mayor resistencia al flujo, cámaras de silenciador complejas y diámetros de tubería conservadores. Estos compromisos afectan la respuesta de par y acelerador, particularmente en RPM de rango medio.
Recuperando el rendimiento de la fábrica perdida
Las actualizaciones de agotamiento del mercado de accesorios pueden ayudar a recuperar este potencial perdido. Al abordar la contrapresión, armonizar las ondas de pulso y la optimización de la geometría de la tubería, los sintonizadores pueden lograr un equilibrio que restaura la capacidad de respuesta del motor sin comprometer el cumplimiento legal o la conducción diaria.

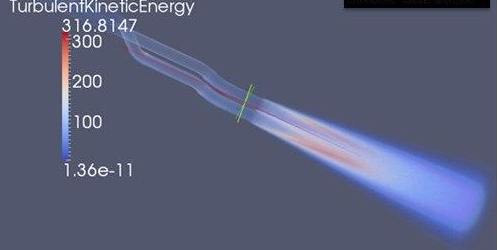

Flujo de escape y principios acústicos
El comportamiento de los gases de escape está dictado por la dinámica de fluidos y la resonancia acústica. Contrariamente a la creencia común, simplemente reducir la contrapresión no siempre mejora el rendimiento del motor. Cada evento de combustión produce pulsos de presión y ondas de rarefacción, que se reflejan y se superponen a las transiciones geométricas como cambios de diámetro, uniones, cámaras de silenciador y salidas de tubo de escape. La contrapresión controlada es esencial para la eliminación adecuada del cilindro, evitando la pérdida de la mezcla no quemada a RPM bajas a medias y evitando el retroceso de escape durante la elevación del acelerador.
Backpressure: por qué Lower no siempre es mejor
Excesivamente baja contrapresión puede reducir el par de rango medio, aumentar el consumo de combustible y generar resonancia de cabina no deseada. La experiencia muestra que aumentar el diámetro de la tubería más allá de la especificación de fábrica en un 10-15% es generalmente el límite seguro para motores de aspiración natural. Las aplicaciones turboalimentadas o de alta potencia pueden tolerar diámetros más grandes, pero se requiere una evaluación cuidadosa de las relaciones A/R de la turbina, los objetivos de impulso y las estrategias de combustible.
Ondas de pulso, barrido y conceptos de igual longitud
El concepto de encabezados 'igual longitud ' no se trata simplemente de hacer que todas las tuberías primarias de la misma longitud. Implica sincronizar las llegadas del pulso de escape para que las ondas de rarefacción regresen durante la superposición de la válvula, creando un efecto de eliminación. La longitud primaria de la tubería influye directamente en el ajuste de las RPM: las tuberías más cortas favorecen la respuesta de rpm más alta, las tuberías más largas admiten un par bajo a mediano. Las tolerancias de fabricación de ± 2–3 mm y el control preciso sobre los ángulos de recolección son críticas para mantener el tiempo de pulso y la resonancia.
Métodos de diseño y flexión de tuberías
El diámetro de la tubería, la longitud y la calidad de la curva afectan significativamente el par y las curvas de potencia. La selección adecuada requiere la velocidad del flujo de equilibrio, las características del motor y las limitaciones de envasado.
Consideraciones de diámetro y longitud
Para los motores de aspiración natural, el aumento de los diámetros de tubo medio y de escape en un 10-15% es generalmente seguro. Los diámetros demasiado grandes reducen la velocidad del gas, comprometiendo el torque de baja rpm. Los motores turboalimentados o las aplicaciones de carreras pueden usar diámetros más grandes, pero deben alinearse con objetivos de impulso y tamaño de turbina. La métrica clave es la velocidad del flujo, que debe permanecer suficiente a bajas RPM para mantener una eliminación efectiva.
Mandrel vs. aplastamiento de la flexión
Las tuberías dobladas de mandril mantienen una sección transversal consistente a través de curvas, minimizando la restricción de flujo y mejorando el control de resonancia. Las tuberías empobrecidas pueden aplanarse en las curvas, creando turbulencia localizada y ruido potencial de alta frecuencia. La flexión del mandril puede mejorar el flujo efectivo en un 5-10% para el mismo diámetro y garantiza una calidad de fabricación constante.
Tuning de encabezado y sección media
Los encabezados y las secciones medias juegan un papel fundamental en la determinación de la entrega de potencia y el comportamiento acústico. Elegir el tipo de encabezado correcto y los componentes de la sección media permiten a los ingenieros dirigirse a rangos de RPM específicos.

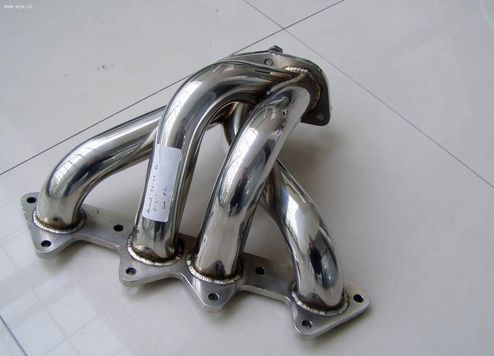

4-1 vs 4-2-1 estrategias de encabezado
Los encabezados 4-1 cuentan con tuberías primarias más cortas que convergen temprano, optimizando el rendimiento de alta potencia de RPM y orientado a la pista. Los encabezados 4-2-1 tienen primarias más largas y fusiones secundarias, mejorando el par de rango medio y la conducción diaria. La diferencia de rendimiento real proviene de longitudes de tubería primaria/secundaria, diámetros y ángulos de fusión, en lugar de consignas de marketing.

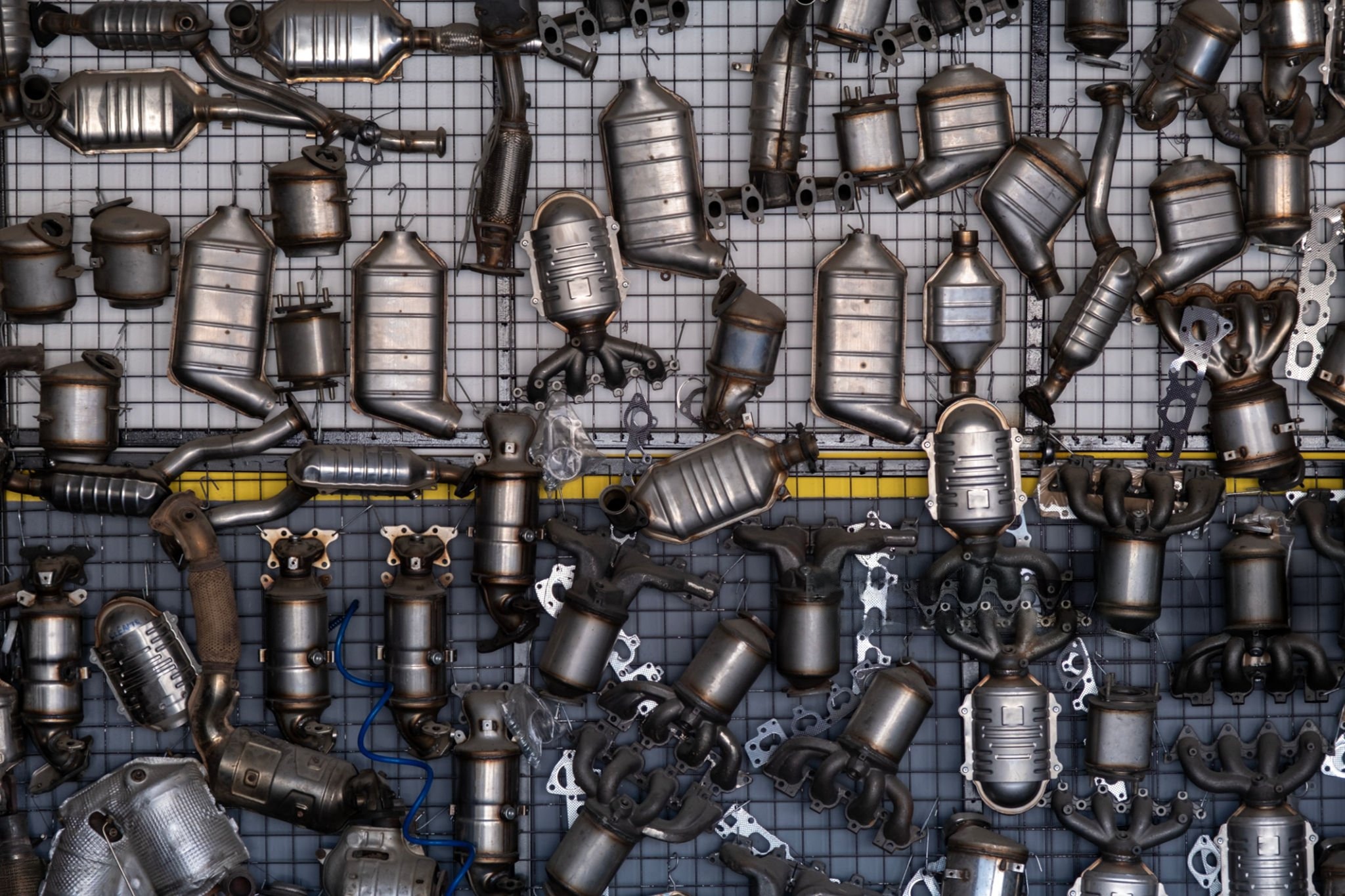

Convertidores catalíticos y resonadores
Los convertidores catalíticos son esenciales para el cumplimiento de las emisiones, pero introducen resistencia al flujo y alteran las características acústicas. Los convertidores catalíticos de alto flujo reducen la caída de presión y mejoran la velocidad de escape, lo que es potencialmente enfatizando el contenido de alta frecuencia que puede requerir resonadores para el control de ruido. Los resonadores de cuartos de onda proporcionan una reducción de frecuencia específica al reflejar ondas destructivas para cancelar picos de sonido específicos, con subsidios para cambios relacionados con la temperatura en la velocidad de los gases de escape.

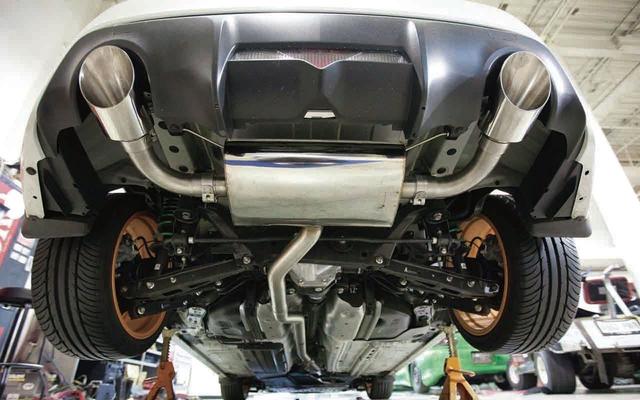

Tubo de escape, silenciadores y nvh
El diseño de tubo de escape y silenciador afectan directamente la calidad del sonido, la contrapresión y el NVH (ruido, vibración, dureza). Diferentes tipos de silenciador y configuraciones de tubo de escape permiten a los sintonizadores priorizar la potencia, la comodidad o el cumplimiento.
Diseños rectos, con cámara y perforada
Los diseños rectos ofrecen una restricción mínima y una respuesta activa de alta frecuencia. Los silenciadores con cámara enfatizan la amortiguación de baja frecuencia pero introducen una mayor backpresa. Perforado con materiales de embalaje se dirige a frecuencias de mediana a alta, pero requiere atención al envejecimiento del material y la tolerancia a la temperatura. Los enfoques híbridos combinan rutas directas con absorción controlada para el rendimiento legal pero receptivo.

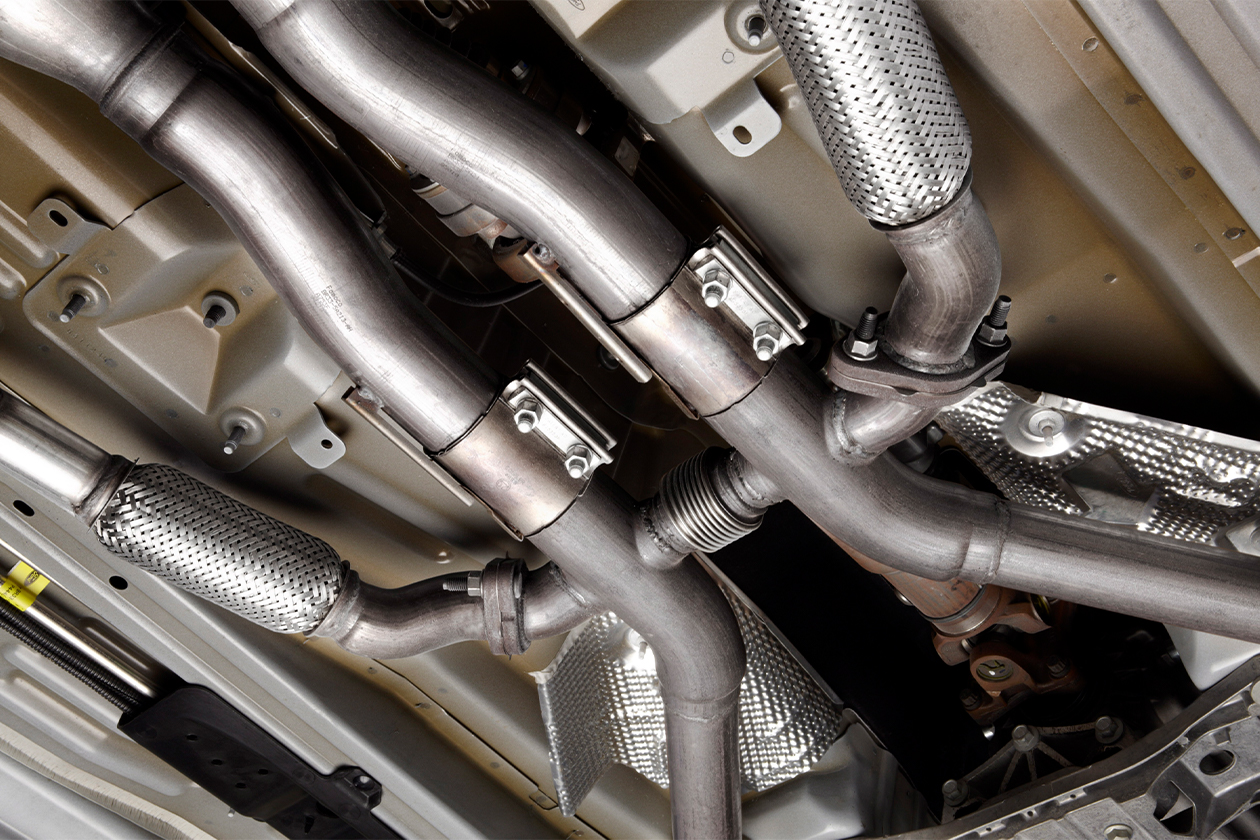

Conexiones, sellos e ingeniería de abrazadera
Fuelles flexibles y juntas de bola acomodan el movimiento del tren motriz y la expansión térmica, reduciendo las concentraciones de estrés y la resonancia en la cabina. Las abrazaderas de banda V permiten el ensamblaje rápido e incluso la compresión, ideal para la extracción repetida o el mantenimiento de la vía, mientras que las pinzas en U son rentables para las juntas fijas pero menos convenientes. El sellado adecuado es crítico para las lecturas precisas del sensor O₂, la estabilidad de la ECU y la integridad del sonido. Los estándares de fabricación recomendados incluyen planitud de brida <0.15 mm, control de redondez en puntos de abrazadera y 100% de presión o prueba de fuga.
Materiales y técnicas de soldadura
La elección del material y el método de soldadura influyen en la durabilidad, la calidad del sonido y el peso. El acero inoxidable (SUS304), el acero inoxidable suave (SUS409) y el titanio ofrecen ventajas únicas, mientras que el grosor de la pared y la precisión de la soldadura afectan NVH y la longevidad.
Grosor de acero inoxidable, titanio y pared
Sus304 proporciona resistencia a la corrosión y sonido neutral, adecuado para modificaciones de mediana a alta gama. SUS409 es rentable, duradero a altas temperaturas y se usa comúnmente en aplicaciones de fábrica. El titanio es ligero, resistente a la alta temperatura y favorece las construcciones orientadas a la pista, produciendo una resonancia metálica pronunciada.
Soldadura TIG/MIG y consideraciones NVH
La soldadura de TIG ofrece soldaduras precisas y densas adecuadas para aplicaciones de pared delgada, mientras que la soldadura de MIG es más rápida y apropiada para la producción en masa. Se recomienda un grosor de la pared alrededor de 2.0 mm para la durabilidad y el control NVH; Las paredes más delgadas pueden conducir a sonar y agrietarse por fatiga. Sin embargo, estos dos métodos de soldadura, también empleamos soldadura por láser, que ofrece precisión excepcional, distorsión de calor mínima y penetración uniforme. Esta tecnología es especialmente ventajosa en la producción de componentes de escape automotriz y fuelles flexibles, donde las tolerancias estrictas, la resistencia a la vibración y la durabilidad a largo plazo son críticos. La soldadura con láser garantiza costuras limpias, reduce los puntos de fuga potenciales y mejora la confiabilidad de las actualizaciones de escape de rendimiento en condiciones de calle y pista.
Pruebas, cumplimiento y resultados del mundo real
Las pruebas adecuadas aseguran que las modificaciones de escape cumplan con los objetivos de diseño, la seguridad y los requisitos reglamentarios. Las mediciones incluyen backpressure, SPL/Spectrum de frecuencia, monitoreo OBD y verificación de fugas.
Verificación de brevepresión, SPL y fugas
Las pruebas de contrapresión cuantifican la caída de presión bajo carga, mientras que los espectros SPL y de frecuencia confirman el comportamiento de sonido en varias RPM. La prueba de fuga, que usa agua o aire a 0.25–0.3 MPa, verifica la integridad de las bridas, las juntas flexibles, las abrazaderas y las soldaduras. El monitoreo OBD garantiza los adornos de combustible estables y el rendimiento del sensor O₂.
Estudios de casos en NA y plataformas turbo
Los ejemplos prácticos muestran el impacto de las modificaciones:
NA Street Cars (Honda D16): convertir a 4-2-1 de igual longitud con mejoras suaves de la sección media mejorada y resonancia de cabina mejorada sin aumentar significativamente la potencia máxima.
Street/Highway de US (Ford Mustang 5.0): Sección de cola de Mandrel-Bent 2.75 'con silenciadores directos mejoró la respuesta de alto RPM mientras mantiene el cumplimiento de SPL.
Turbo Track Builds (BMW N55): catalizadores de alto flujo y conexiones de banda V mejoró la capacidad de servicio y el sonido de alta frecuencia, con resonadores de cámaras largas que manejan la cabina NVH.
Preguntas frecuentes (preguntas frecuentes)
P1: ¿Puedo mejorar el rendimiento actualizando solo la sección de cola media?
R: Para los motores de aspiración natural, la actualización de la cola media y la adición de un resonador mejora la respuesta del acelerador y la aceleración de rango medio. Los motores turboalimentados se benefician de los catalizadores de alto flujo y los tubos de escape correctamente ajustados, pero la estrategia trasera de O₂ debe abordarse.
P2: ¿4-1 es siempre más fuerte que 4-2-1?
A: No necesariamente. 4-1 sobresale a altas RPM y una potencia sostenida, mientras que 4-2-1 prioriza el par de rango medio. El rendimiento depende de longitudes primarias/secundarias y ángulos de fusión.
P3: ¿Siempre ayudará el aumento del diámetro de la tubería?
R: No. Los diámetros demasiado grandes reducen el torque de baja rpm en los motores NA. Un aumento del 10-15% es generalmente seguro para los autos de la calle, mientras que las aplicaciones turbo o de alta potencia requieren una evaluación cuidadosa de las restricciones de impulso y ruido.
P4: ¿Por qué las actualizaciones de bajadas a veces producen ruido metálico?
R: A menudo debido a las paredes delgadas, la rigidez del soporte, la pre-carga de la abrazadera o la desalineación. Verifique los asientos de banda V, la planitud de la brida y agregue fuelles o soporte flexibles según sea necesario.
P5: ¿Por qué la longitud igual hace que suene el escape 'menos animado'?
R: Los encabezados de igual longitud armonizan los pulsos, creando un sonido más ajustado y lineal. Las modificaciones menores del tubo de escape pueden preservar el carácter sin sacrificar el ajuste.
Pautas de conclusión y selección
Las actualizaciones del sistema de escape requieren equilibrio de retroceso, ajuste acústico, durabilidad y cumplimiento. Las modificaciones efectivas comienzan con las condiciones de funcionamiento objetivo y los rangos de RPM, seguidos de optimización de encabezados, sección media, tubos de escape y conexiones. La mayoría de los usuarios de la calle se benefician de una configuración que combina encabezados 4-2-1 de igual longitud, catalizadores de alto flujo, secciones de cola media-carcajadas y resonadores/elementos de absorción para lograr un rendimiento sensible, compatible y cómodo.
Tabla de referencia rápida: configuraciones recomendadas
| Sugerencia de encabezado | del caso de uso objetivo | Recomendación de la sección media | Tail Pipe Tail Pipe y Muffler | Conexión y | Notas de material |
| Viajes diarios / RPM bajas | 4-2-1 de igual longitud, ligeramente largo | TWC o HFC con un pequeño resonador | Recto + absorción | Flex Bellows + V-Band, SUS304 2.0 mm | Monitorear 1–1.5 kHz Resonancia |
| Carretera / pista | 4-1 de igual longitud, ligeramente corto | HFC + a baja presión directa | Flujo grande recto | Monturas completas de banda V y reforzadas | Priorizar el poder, el cumplimiento secundario |
| Turbo Mid-High Power | Fusionar ángulo coincidente con la turbina | Catalyst de alto flujo + ruta recta | Principalmente recta, rama opcional 1/4 de onda | Titanio + 304, Focus de alta temperatura | Administrar O₂ trasero y control térmico |
| Silencio / comodidad | 4-2-1 secundario optimizado | Cámara + Resonador | Absorción perforada | 304 + pared gruesa, soldaduras críticas de tig | Priorizar la cabina nvh |
